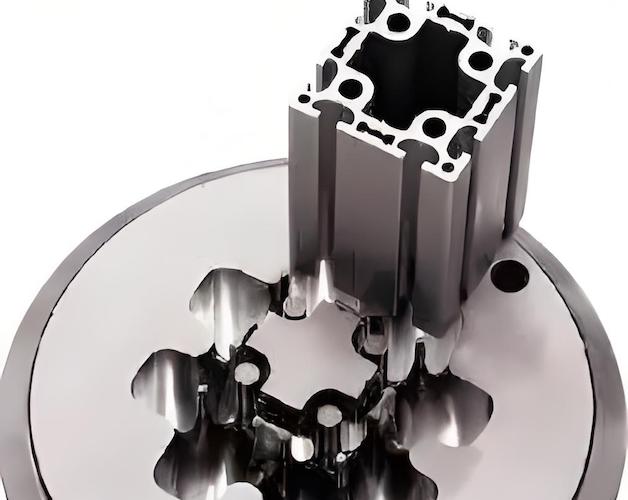

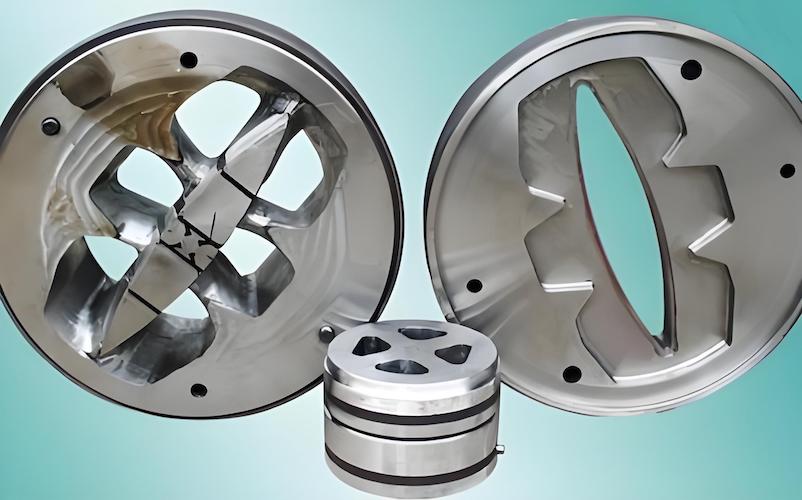

Aluminium-Strangpressmatrizen sind wichtige Komponenten im Herstellungsprozess von Aluminiumprofilen und stellen sicher, dass die Endprodukte bestimmte Form-, Größen- und Präzisionsanforderungen erfüllen. Während der Produktion können jedoch verschiedene Probleme auftreten, die sich auf die Qualität der extrudierten Profile auswirken. In diesem Artikel werden häufige Probleme untersucht, die bei Aluminium-Strangpresswerkzeugen auftreten, insbesondere beim Strangpressen hohler Aluminiumprofile, und detaillierte Reparaturmethoden zur Behebung dieser Probleme bereitgestellt.
1. Konkave oder konvexe Biegeflächen an Profilwänden aus Aluminiumlegierung
1.1 Ursachen konkaver Wölbungsflächen
Konkave Wölbungsflächen an Hohlprofilwänden aus Aluminiumlegierung können aufgrund mehrerer Faktoren auftreten. Eine Hauptursache ist die Fehlausrichtung der Kernarbeitszone relativ zur unteren Werkzeugloch-Arbeitszone. Wenn die Kernarbeitszone tiefer liegt als das untere Matrizenloch, führt dies zu einer nicht ausreichend großen effektiven Länge der Kernarbeitszone, was zu konkaven Oberflächen führt. Diese Fehlausrichtung kann auf unsachgemäße Installation oder Verschleiß im Laufe der Zeit zurückzuführen sein, was die Geometrie der Düse verändern und den Extrusionsprozess beeinträchtigen kann.
Abhilfe
Um dieses Problem zu beheben, kann ein Distanzring zwischen dem Kern und der unteren Matrize platziert werden. Durch diese Einstellung wird sichergestellt, dass sich die Kernarbeitszone unter Last auf der gleichen Höhe wie die untere Matrizenloch-Kalibrierzone befindet. Darüber hinaus ist es wichtig, den unteren Düsenauslass um die gleiche Dicke des Distanzrings zu reduzieren, um die gesamte Düsengeometrie beizubehalten. Regelmäßige Inspektionen und Anpassungen können dazu beitragen, ein erneutes Auftreten dieses Problems zu verhindern und eine gleichbleibende Produktqualität sicherzustellen.
1.2 Ursachen für ausgebeulte Hohlprofilwände aus Aluminiumlegierung
Ausbeulungen in Hohlprofilwänden aus Aluminiumlegierung sind häufig eine Folge einer längeren Werkzeuglebensdauer, was zu starkem Verschleiß in der Kernarbeitszone führen kann. Durch diesen Verschleiß entstehen Rillen, die die Reibung erhöhen, den Metallfluss verlangsamen und zu Ausbeulungen führen. Das Problem kann durch Schwankungen in den Materialeigenschaften der extrudierten Aluminiumlegierung verschärft werden, die sich auf das Verhalten des Metalls unter Druck auswirken können.
Korrekturmethode
Wenn es die Toleranz der Profilwandstärke zulässt, kann die Oberfläche des Arbeitsbandes des Matrizenkerns gefeilt oder poliert werden, um die Reibung zu verringern. In Fällen, in denen das Arbeitsband des Matrizenkerns stark verschlissen ist und die Profilwandstärke die obere Toleranzgrenze erreicht hat, sollte die Matrize auf ca. 300 °C vorgewärmt werden. Nach dem Vorwärmen kann der Matrizenkern erneut geschweißt, auf die erforderlichen Abmessungen gefeilt und vor der Verwendung poliert werden. Wenn das Arbeitsband des Matrizenkerns nicht abgenutzt ist, empfiehlt es sich, alle äußeren Hindernisse und inneren Rückhaltebereiche abzufeilen, um einen gleichmäßigeren Metallfluss zu ermöglichen. Die Implementierung eines regelmäßigen Wartungsplans kann dazu beitragen, Verschleiß frühzeitig zu erkennen und die Lebensdauer der Matrize zu verlängern.
2. Nähte oder schlechte Schweißnähte
Hohlprofile aus Aluminiumlegierung werden typischerweise mit einer flachen Umlenkdüse extrudiert, was das Umleiten und Schweißen von Metall erfordert. Wird der Schweißvorgang nicht korrekt ausgeführt, können Lücken entstehen, die zu Mängeln am Endprodukt führen. Diese Mängel können die strukturelle Integrität der Profile beeinträchtigen und zu erhöhten Ausschussraten bei Qualitätskontrollinspektionen führen.
2.1 Ursachen von Lücken
Es gibt zwei Hauptgründe für die Bildung von Lücken in Schweißbereichen. Erstens: Wenn das Umlenkloch und die Schweißkammer zu eng sind, kann dies zu einem unzureichenden Metallfluss führen. Dieser Mangel an Durchfluss führt zu einem unzureichenden hydrostatischen Druck in der Schweißkammer, wodurch das Produkt aus dem Matrizenloch austritt, bevor eine ordnungsgemäße Schweißung erfolgt. Zweitens kann auch eine unsachgemäße Schmierung – sei es übermäßig oder unzureichend – zu einer schlechten Schweißqualität führen. Um diese Probleme zu vermeiden, ist es wichtig, die Strömungsdynamik des Metalls während des Extrusionsprozesses zu verstehen.
Korrekturmethoden
Um das erste Problem zu lösen, können Schleifen oder Fräsen eingesetzt werden, um die Umlenklöcher und den Schweißkammerbereich zu erweitern. Diese Ausdehnung erhöht den Metallfluss und ermöglicht die Bildung eines ausreichenden hydrostatischen Drucks in der Schweißkammer. Im Hinblick auf die Schmierung kann die Umstellung auf ein nicht geschmiertes Extrusionsverfahren die Schweißqualität verbessern. Darüber hinaus kann die Schulung der Bediener über die Bedeutung der Aufrechterhaltung eines angemessenen Schmierniveaus dazu beitragen, künftige Schweißfehler zu verhindern.
3. Oberflächenstreifen auf Aluminiumlegierungsprofilen
Oberflächenstreifen sind ein häufiger Defekt an der Außenfläche von extrudierten Profilen, der sich besonders nach dem Eloxieren bemerkbar macht. Diese Streifen treten häufig in Bereichen mit erheblichen Wandstärkenunterschieden, in geschweißten Metallbereichen unter der Umlenkbrücke und auf der Rückseite von Bereichen mit „Verzweigungen“ und Gewindelöchern auf. Das Vorhandensein dieser Streifen kann die Ästhetik des Endprodukts beeinträchtigen und zur Unzufriedenheit des Kunden führen.
3.1 Ursachen von Oberflächenstreifen
Unzureichender oder übermäßiger Metallfluss : Aufgrund eines unzureichenden Metallflusses können Streifen in den „Verzweigungs“- und Gewindelöchern auftreten, die durch das Düsendesign und die Extrusionsparameter beeinflusst werden können.
Probleme mit dem Schweißbereich : Auch im Schweißbereich unter der Matrizenumlenkbrücke können Streifen auftreten, wo die Metallflussdynamik zu Inkonsistenzen führen kann.
Probleme bei der Gestaltung des Profilquerschnitts : Große Wanddickenunterschiede können nach dem Eloxieren zu streifigen Farbabweichungen führen, was die Bedeutung einer sorgfältigen Gestaltung unterstreicht.
Unzureichende Kühlkapazität : Eine unzureichende Kühlung kann nach dem Eloxieren zu schwarzen Streifen führen, was die Notwendigkeit wirksamer Kühlsysteme unterstreicht.
Schlechte Qualität des Barrens : Die Qualität des Barrens selbst kann das Auftreten von Streifen nach dem Eloxieren beeinflussen, sodass die Materialauswahl ein entscheidender Faktor ist.
Korrekturmethoden
Überprüfen Sie Kundenzeichnungen : Überprüfen Sie die dekorative Oberfläche des Profils auf Mängel, z. B. große Dickenunterschiede, Verzweigungen und Gewindelöcher. Die Zusammenarbeit mit Kunden, um deren Anforderungen zu verstehen, kann bei der Gestaltung besserer Profile hilfreich sein.
Optimieren Sie das Design der Umlenkbrücke : Die Umlenkbrücke sollte auf der nicht dekorativen Oberfläche des Profils positioniert werden. Unter Gewährleistung der Formfestigkeit sollte die Schweißkammer so groß wie möglich sein, um einen ausreichenden hydrostatischen Druck zu ermöglichen.
Installieren Sie die obere Schweißkammer : Erwägen Sie bei Rohren mit großem Durchmesser oder großen Hohlprofilformen die Installation einer oberen Schweißkammer auf der Patrize, um den Schweißprozess zu verbessern.
Interne Streifen reparieren : „Verzweigungen“ oder Streifen auf der Innenseite des Profils an Gewindelöchern können durch Polieren, Glätten der Matrizenarbeitszone oder Ändern des Übergangsradius dieser Bereiche repariert werden.
Kontrollieren Sie die Qualität des Knüppelmaterials : Sorgen Sie für eine gleichmäßige Erwärmungstemperatur und ein gründliches Homogenisierungsglühen, um durch das Knüppelmaterial verursachte Streifen zu verhindern. Dieser Schritt ist entscheidend für die Aufrechterhaltung gleichbleibender Materialeigenschaften.
Kühlsystem anpassen : Nachdem das extrudierte Material die Düse verlässt, wird die Korngröße durch die Temperatur am Eintritt in die Abschreckzone und die Abkühlgeschwindigkeit beeinflusst. Bediener sollten den Luft- und Wasserdruck des Kühlsystems umgehend anpassen, um zu niedrige Kühltemperaturen oder ungleichmäßige Kühlraten zu vermeiden, die nach dem Eloxieren zu deutlichen Farbunterschieden führen können.
4. Gebogene und verdrehte Aluminiumlegierungsprofile
Gebogene und verdrehte Profile können die Qualität und Verwendbarkeit der extrudierten Produkte erheblich beeinträchtigen. Dieses Problem entsteht häufig durch eine falsche Ausrichtung der Matrizen oder Konstruktionsfehler, die zu erhöhten Produktionskosten und Ausschuss führen können.
4.1 Ursachen für Biegung und Verdrehung
Fehlausrichtung der Matrizenkomponenten : Eine falsche Ausrichtung des Matrizenkerns und der unteren Matrizenöffnung kann zu einem ungleichmäßigen Metallfluss über das Profil führen, was zu Verformungen führt.
Asymmetrische Verteilerlöcher : Wenn die Verteilerlöcher in symmetrischen Hohlprofilformen nicht richtig dimensioniert oder positioniert sind, kann dies zu einem ungleichmäßigen Metallfluss führen, was die Biege- und Verdrehungsprobleme verschlimmert.
Unregelmäßige Bearbeitung : Eine unregelmäßige Bearbeitung der Verteilerlöcher oder Hindernisse am Matrizenkern können den Metallfluss behindern und zu Biegungen und Verdrehungen führen. Regelmäßige Wartung und Kalibrierung der Bearbeitungsausrüstung können dazu beitragen, diese Probleme zu mildern.
Abhilfe
Polieren des Matrizenkerns und der Verteilerauslässe : Verwenden Sie geeignete Methoden, um den Matrizenkern oder die Verteilerauslässe zu polieren. Vergrößern Sie bei Bedarf die Verteilerlöcher, um einen ausgeglichenen Materialfluss zu erreichen. Dieser Schritt ist entscheidend, um eine gleichmäßige Extrusion sicherzustellen und Fehler zu minimieren.
Hindernisse entfernen : Entfernen Sie alle Hindernisse, die den Metallfluss behindern könnten. Die Implementierung eines Routineinspektionsprozesses kann dabei helfen, diese Probleme zu erkennen und zu beheben, bevor sie sich auf die Produktion auswirken.
Abschluss
Die Reparatur von Aluminium-Strangpresswerkzeugen ist für die Aufrechterhaltung der Qualität und Effizienz des Strangpressprozesses unerlässlich. Durch das Verständnis der häufigen Probleme, die während der Produktion auftreten, und die Umsetzung geeigneter Korrekturmaßnahmen können Hersteller sicherstellen, dass ihre Aluminiumprofile den erforderlichen Spezifikationen entsprechen. Regelmäßige Wartung und rechtzeitige Reparaturen verlängern nicht nur die Lebensdauer der Düsen, sondern steigern auch die Gesamtproduktivität des Extrusionsprozesses. Da die Nachfrage nach Aluminiumprodukten weiter wächst, werden Investitionen in die Reparatur und Wartung von Werkzeugen für Hersteller, die auf dem Markt wettbewerbsfähig bleiben wollen, von entscheidender Bedeutung sein.
Durch die Befolgung der beschriebenen Methoden und die kontinuierliche Überwachung des Extrusionsprozesses können Hersteller Fehler minimieren, die Produktqualität verbessern und letztendlich eine höhere Kundenzufriedenheit erreichen. Darüber hinaus kann die Förderung einer Kultur der kontinuierlichen Verbesserung und Schulung innerhalb der Belegschaft zu innovativen Lösungen und einer verbesserten betrieblichen Effizienz führen und so die Position des Herstellers in der Branche weiter festigen.
Häufig gestellte Fragen zur Reparatur von Aluminium-Extrusionswerkzeugen
1.Wie wählt man das Material für Aluminium-Strangpresswerkzeuge aus?
Berücksichtigen Sie bei der Auswahl der Materialien für Aluminium-Strangpresswerkzeuge deren Verschleißfestigkeit, Wärmeleitfähigkeit und Festigkeit. Zu den gängigen Materialien gehören hochchromhaltiger Stahl und Aluminiumlegierungen, die hohen Temperaturen und Drücken standhalten und gleichzeitig gute Verarbeitungseigenschaften aufweisen.
2.Wie wird die Düsentemperatur während des Aluminiumextrusionsprozesses kontrolliert?
Die Temperaturregelung der Form kann durch Heiz- oder Kühlsysteme erreicht werden. Die Aufrechterhaltung der richtigen Düsentemperatur trägt dazu bei, den Metallflusswiderstand zu verringern, Extrusionsfehler zu verhindern und die Produktqualität zu verbessern.
3.Was sind häufige Fehler bei Aluminium-Strangpresswerkzeugen?
Zu den häufigsten Fehlern gehören Werkzeugverschleiß, schlechte Schweißnähte, Oberflächenstreifen, Verbiegungen und Verformungen. Diese Probleme beeinträchtigen häufig die Qualität und Präzision des extrudierten Produkts.
4.Wie kann der Verschleiß von Aluminium-Extrusionswerkzeugen verhindert werden?
Regelmäßige Wartung und Inspektion der Matrizen sind der Schlüssel zur Vermeidung von Verschleiß. Die Verwendung geeigneter Schmiermittel, die Kontrolle der Extrusionsgeschwindigkeit und -temperatur sowie die Durchführung regelmäßiger Düsenreparaturen können die Lebensdauer der Düse verlängern.
5.Was sind die neuesten Technologien für die Reparatur von Aluminium-Strangpresswerkzeugen?
Zu den neuesten Reparaturtechnologien gehören Laserschweißen, 3D-Druck-Reparatur und Oberflächenbeschichtung. Diese Technologien können abgenutzte und beschädigte Formen effektiv reparieren und die Leistung und Lebensdauer der Formen verbessern.
