Neuer Typ mit kurzer Taktpresse

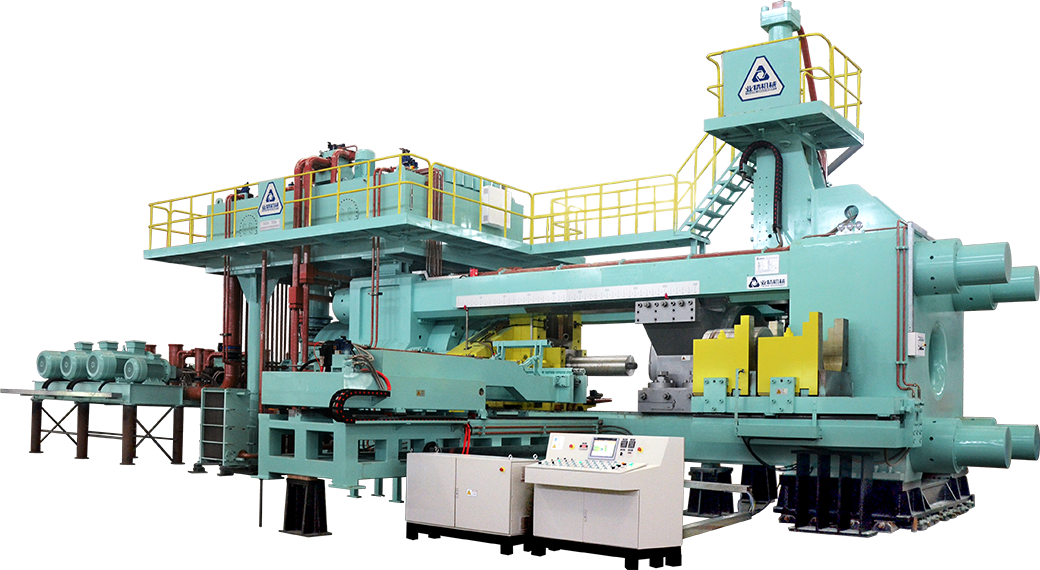

5500T Kurzhubpresse

Vorteil
1. kürzerer toter Zykluszeit, höhere Produktionseffizienz.
2. Das Billet Pushing -System wird vom Servo -Motor gesteuert und der gesamte Billet -Fütterungsbetrieb ist schneller, genauer und zuverlässiger.
3. Der Behälterheizmodus verwendet direkte Heizung mit Plug-in-Heizrohr mit besserer Wärmeeffizienz und kürzerer Heizzeit.
4. Mit quadratischer Hinternscherung entworfen, verbessert es nicht nur die Scher -Präzision, sondern macht auch die Installation und Wartung des Drückengebiets und der Hinternschere bequemer.
5. Die vorstresste Rahmenstruktur reduziert die elastische Verformung der Extrusion erheblich.
S.
7. Das für die Maschine erforderliche hydraulische Öl ist reduziert und die Arbeitskosten sind niedriger, die gesamte Maschine ist umweltfreundlicher.

① Strukturelle Form der Kurzhubpresse der Rückbelastung

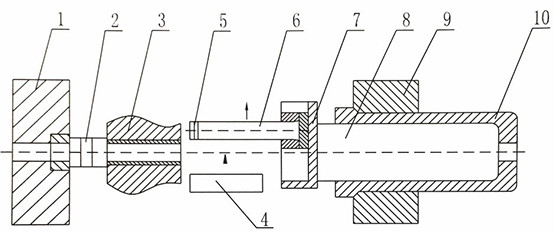

Abbildung 1 schematisches Diagramm der Kurzhubpresse der Rückbelastung

1. Vordertexer 2. Sterben 3. Behälter 4. Billet 5. Fixed Dummy Block
6. Extrusionsstab 7. beweglicher Kreuzkopf 8. Hauptzylinderkolben 9.

Wie in Abbildung 1 gezeigt, lautet die Action -Sequenz der Aluminium -Extrusionspresse der Rückladeladelung: Der Extrusionsstamm bewegt sich von der Extrusionsmitte -Linie weg, die Position der Fütterungsstab reserviert, das Billet -Fütterungsgerät sendet den Billet an die Extrusionsmitte -Linie und schiebt den Billet in die Extusionsmitte -Stange zum Extusions -Zentrum. Die Billet -Fütterungsstab nach dem Billet -Fütterungsgerät auf dem Billet -Fütterungsgerät auf die Main -Plusions -Stange auf die Main -Stange auf die Main -Stange zum Billet -Fütterungsgerät auf dem Billet -Fütterungsgerät auf dem Billet -Fütterungsgerät auf die Main -Stange zum Main -Stab zu den Main -Stab -Stab. Bewegen Sie sich vorwärts und beginnt dann die Extrusion.
Die Billet -Anforderung für eine kurze Hubpress von Rückenladungen ist nicht sehr hoch. Es kann geeignet sind, den Billet zu verwenden, der durch heiße Log -Scherung geschnitten wurde, zwei kleine Teile zusammen. Diese Struktur ist für mittelgroße und kleine Tonnage -Pressen geeignet.

② Strukturelle Form der Frontbeladung kurzer Schlaganfallpresse

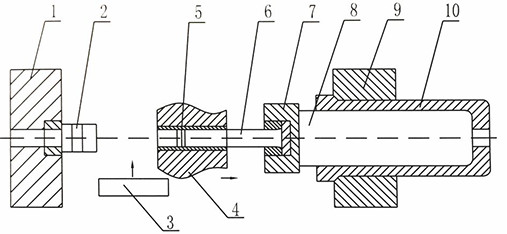

Abbildung 2 schematisches Diagramm der Frontbeladung kurzer Schlaganfallpresse

1. Frontplatten 2. Sterben 3. Billet 4. Behälter 5. Fixed Dummy Block
6. Extrusionsstab 7. Beweglicher Kreuzkopf 8. Hauptzylinderkolben 9. Ende Platten 10. Hauptzylinder

Wie in Abbildung 2 gezeigt, ist die Action -Sequenz der Frontlast -Kurzhub -Extrusionspresse: Der Hauptkolben und der Hauptbehälter werden zurückgezogen, bis die Position des Fütterungsbühne zwischen dem Behälter und dem Schimmel reserviert ist. Der Billet fördert die Lieferung des Billets an der Druckmitte
. Das Laden von Kurzhubpresse ist sehr hoch, der Billet ist nur für heiße Säge oder kühle Säge geeignet. Diese Struktur ist für die größeren Tonnage -Pressen geeignet.

Sehen Sie sich unsere Produkte an

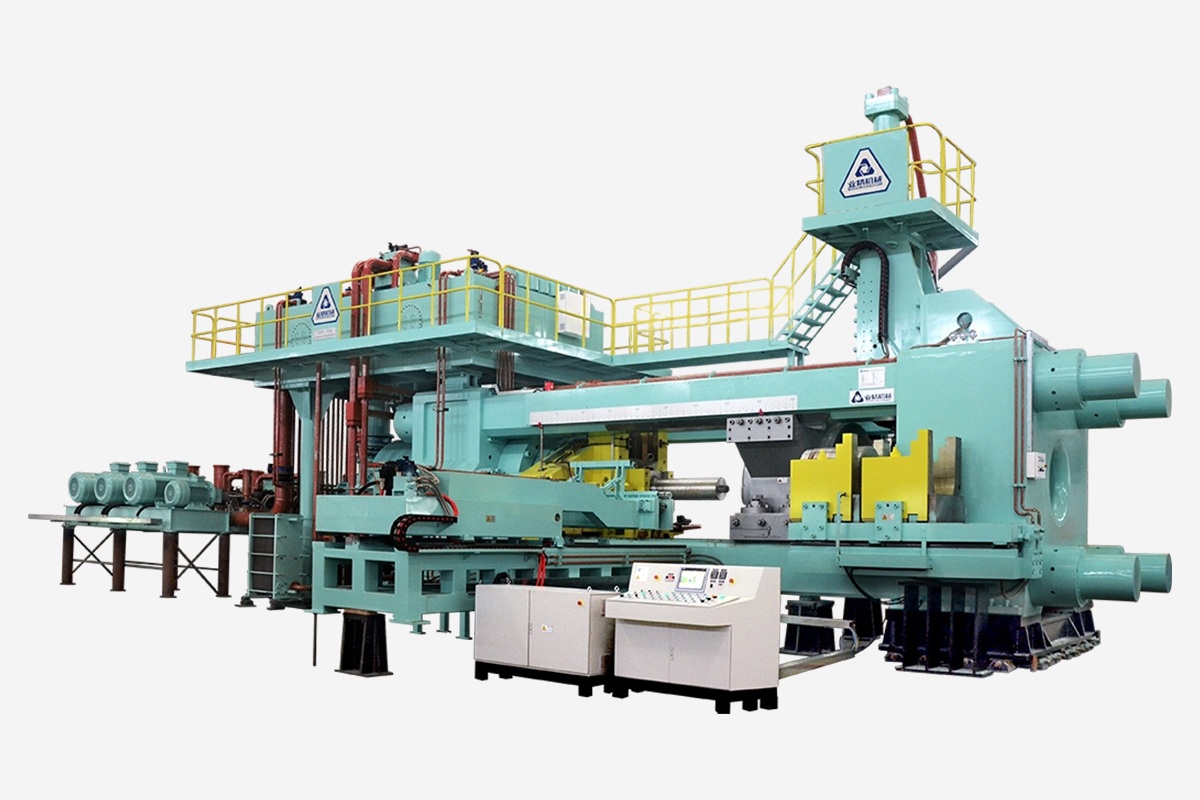

Aluminium -Extrusionsausrüstung

Yejing intelligent extrusion production line system centralizes all equipment (including aluminum billet heating furnace, hot log shear, extrusion press, double puller, run-out table and die heater) of the whole extrusion production line in one control console, The console is equipped with one set of industrial tablet computer with powerful configuration software, which can not only control the whole extrusion line simply and accurately but also save all the data information of the extrusion-related production process, and can be direkt mit dem ERP-Managementsystem des Unternehmens verbunden, bieten Daten in Echtzeit-, True-, Gesamt- und Extrusionsprozessdaten und sind für das Produktionsmanagement des Unternehmens sehr bequem.

Quenching

Das Quenching-System befindet sich im Hochtemperaturabschnitt der Blei-Out-Tischplattform, in der Nähe des Extrusionspresse-Ausgangslochs, das in einem integralen Edelstahlkühlwassertank installiert ist und in zwei Kühlzonen vorne und hinten unterteilt ist, was die Kühlmodus der Windkühlung, Wassernebelkühlung, starke Wasserkühlung, Wasserdurchdringung und andere einzelne Kombinationen realisieren kann.

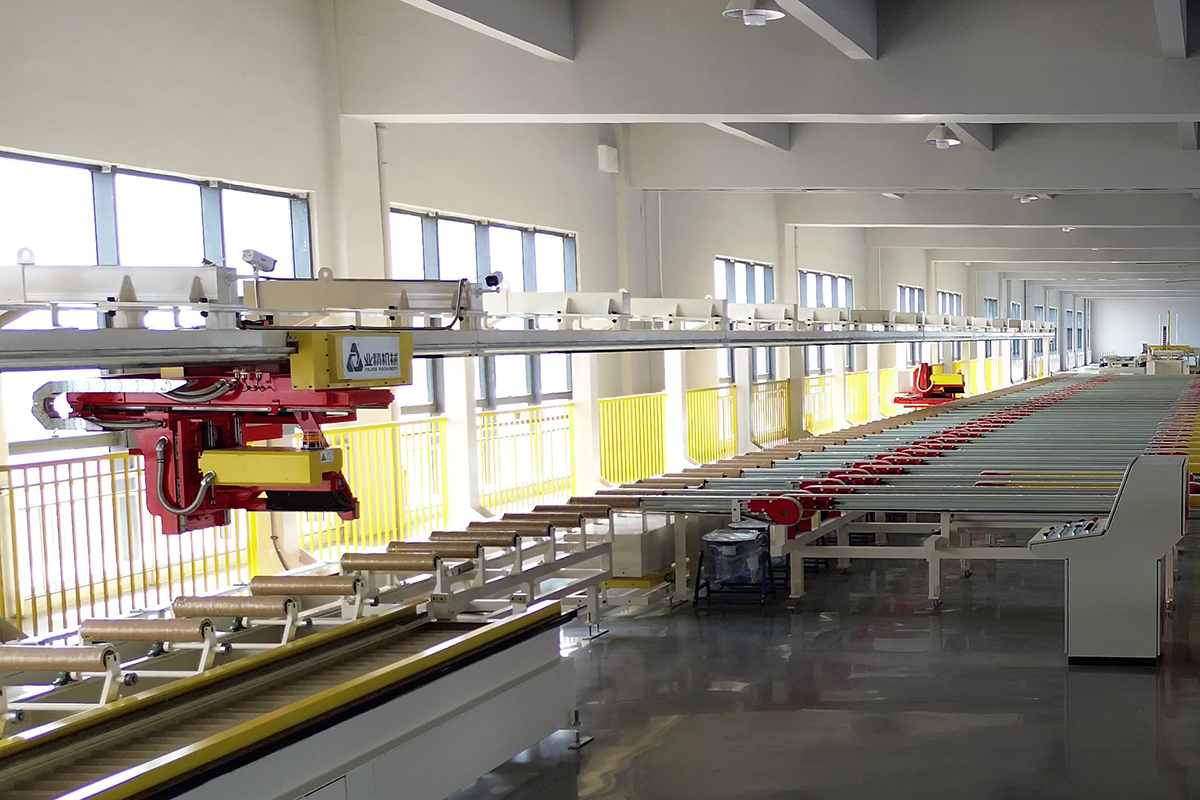

Puller

Dual-Rail-Dreifachkopfdesign, zwei Traktionsköpfe mit einem Sägenkopf. Der intelligente Abzieher besteht aus oberen und unteren Schienen, zwei Servo -Traktionsmaschinen (einschließlich Servoantriebs- und Steuerungssystem) und dem Traktionsvertreter der Schleuderbaugruppe.

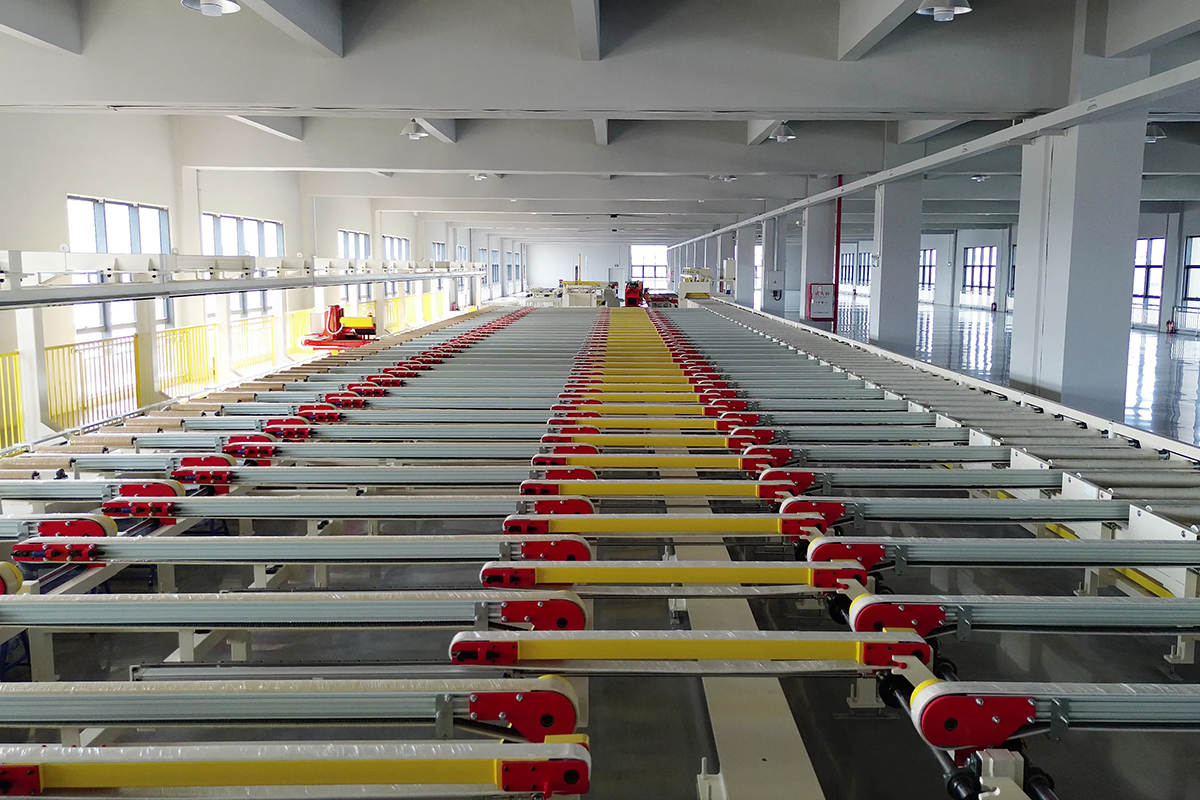

Handhabungstisch

Das Picking -Gerät wird von einem Filzriemen angetrieben, der hauptsächlich die Profile von der Exportplattform auf den Kühltisch überträgt.

Bahre

Die automatische Trage besteht hauptsächlich aus fünf Teilen: der Straßenschiene, dem Hauptzylinder, den vorderen Kiefern und den hinteren Kiefern und dem Förderer der Richtmaschine.

Automatischer Stapler

Das automatische Stapelgerät besteht aus einem Abstandshalterspeichersystem, einem Abstandshalter -Fördersystem, einem Profilübertragungsgerät, einem Ablagerungsgerät und einem Laderahmenförderer.
