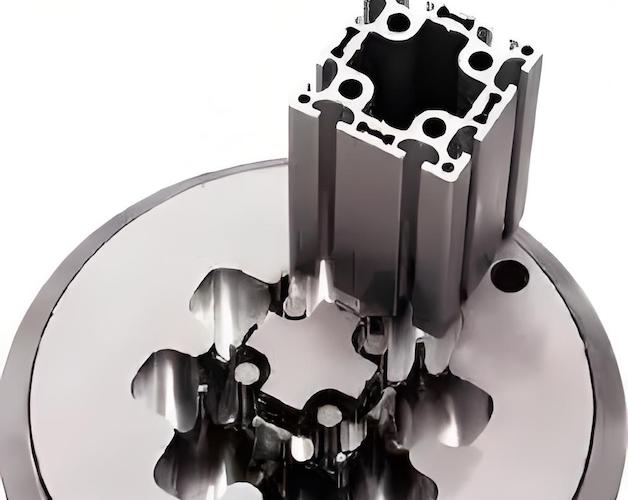

Алюмінієві екструзійні матриці є критично важливими компонентами в процесі виробництва алюмінієвих профілів, гарантуючи, що кінцеві продукти відповідають певним вимогам щодо форми, розміру та точності. Однак під час виробництва можуть виникнути різні проблеми, які впливають на якість екструдованих профілів. У цій статті досліджуються типові проблеми, що виникають при екструзії алюмінієвих штампів, зокрема під час екструдування порожнистих алюмінієвих профілів, і надаються детальні методи ремонту для вирішення цих проблем.
1. Увігнуті або опуклі вигнуті поверхні на стінках профілю з алюмінієвого сплаву
1.1 Причини увігнутих згинальних поверхонь
Увігнуті вигнуті поверхні на порожнистих профільних стінах з алюмінієвого сплаву можуть виникати через кілька факторів. Однією з основних причин є зміщення робочої зони сердечника відносно нижньої робочої зони отвору матриці. Коли робоча зона сердечника знаходиться нижче нижнього отвору матриці, це призводить до недостатньо великої ефективної довжини робочої зони сердечника, що призводить до увігнутих поверхонь. Це зміщення може виникнути через неправильне встановлення або знос з часом, що може змінити геометрію матриці та вплинути на процес екструзії.
Засіб
Щоб вирішити цю проблему, між сердечником і нижньою матрицею можна встановити кільце-розпір. Це регулювання гарантує, що робоча зона сердечника знаходиться на тій самій висоті, що й нижня зона розміру отвору під навантаженням. Крім того, важливо зменшити нижній випускний отвір матриці на таку ж товщину роздільного кільця, щоб зберегти загальну геометрію матриці. Регулярні перевірки та налаштування можуть допомогти запобігти повторенню цієї проблеми, забезпечуючи постійну якість продукції.
1.2 Причини вибухання порожнистих стінок з алюмінієвого сплаву
Здуття порожнистих стінок профілю з алюмінієвого сплаву часто є результатом подовження терміну служби матриці, що може призвести до сильного зносу в робочій зоні сердечника. Цей знос створює канавки, які збільшують тертя, уповільнюючи потік металу та спричиняючи опуклість. Проблема може посилюватися змінами властивостей матеріалу алюмінієвого сплаву, який екструдується, що може вплинути на поведінку металу під тиском.
Спосіб корекції
Якщо дозволяє допуск на товщину стінки профілю, поверхню робочої стрічки сердечника матриці можна напиляти або відполірувати для зменшення тертя. У випадках, коли робоча стрічка серцевини матриці сильно зношена, а товщина стінки профілю досягла верхньої межі допуску, матрицю слід попередньо нагріти приблизно до 300°C. Після попереднього нагрівання серцевину матриці можна повторно зварити, підпиляти до необхідних розмірів і відполірувати перед використанням. Якщо робоча стрічка серцевини матриці не зношена, радимо напиляти будь-які зовнішні перешкоди та внутрішні зони утримання, щоб сприяти більш плавному потоку металу. Впровадження регулярного графіку технічного обслуговування може допомогти визначити знос на ранній стадії та продовжити термін служби матриці.
2. Шви або погане зварювання
Порожнисті профілі з алюмінієвого сплаву зазвичай екструдують за допомогою плоского відвідного штампа, що вимагає відведення та зварювання металу. Якщо процес зварювання виконується неправильно, можуть утворитися зазори, що призведе до дефектів кінцевого продукту. Ці дефекти можуть порушити структурну цілісність профілів і призвести до збільшення кількості відмов під час контролю якості.
2.1 Причини прогалин
Є дві основні причини утворення зазорів у зварних ділянках. По-перше, якщо отвір і зварювальна камера занадто вузькі, це може призвести до недостатнього потоку металу. Ця відсутність потоку призводить до неадекватного гідростатичного тиску в зварювальній камері, в результаті чого продукт виходить з отвору матриці до того, як відбудеться належне зварювання. По-друге, неправильне змащення — надмірне або недостатнє — також може сприяти зниженню якості зварювання. Розуміння динаміки потоку металу під час процесу екструзії має вирішальне значення для запобігання цим проблемам.
Методи корекції
Щоб вирішити першу проблему, можна застосувати шліфування або фрезерування, щоб розширити діверторні отвори та площу зварювальної камери. Це розширення збільшує потік металу та дозволяє створювати достатній гідростатичний тиск у зварювальній камері. Що стосується змащення, перехід на процес екструзії без змащення може покращити якість зварювання. Крім того, навчання операторів важливості підтримки належного рівня змащення може допомогти запобігти випадкам поганого зварювання в майбутньому.
3. Поверхневі смуги на профілях з алюмінієвих сплавів
Поверхневі смуги є поширеним дефектом, який спостерігається на зовнішній поверхні екструдованих профілів, особливо помітний після анодування. Ці смуги часто з’являються на ділянках зі значною різницею товщини стінок, зварених металевих ділянках під перемичкою перемикача та на тильній стороні ділянок із «розгалуженнями» та різьбовими отворами. Наявність цих смуг може погіршити естетичну привабливість кінцевого продукту та викликати незадоволення споживачів.
3.1 Причини поверхневих смуг
Недостатній або надмірний потік металу : смуги можуть виникнути в 'розгалуженнях' і різьбових отворах через неправильне потік металу, на що можуть вплинути конструкція матриці та параметри екструзії.
Проблеми з зоною зварного шва : смуги також можуть виникати в зоні зварного шва під перехідним мостом матриці, де динаміка потоку металу може створювати невідповідності.
Проблеми конструкції поперечного перерізу профілю : Велика різниця в товщині стінок може призвести до смугастих змін кольору після анодування, що підкреслює важливість ретельного проектування.
Недостатня потужність охолодження : Неадекватне охолодження може призвести до появи чорних смуг після анодування, що підкреслює потребу в ефективних системах охолодження.
Погана якість зливка : якість самого зливка може вплинути на появу смуг після анодування, що робить вибір матеріалу критичним фактором.
Методи корекції
Перегляньте креслення замовника : перевірте наявність дефектів декоративної поверхні профілю, таких як велика різниця товщини, гілки та різьбові отвори. Взаємодія з клієнтами, щоб зрозуміти їхні вимоги, може допомогти в розробці кращих профілів.
Оптимізуйте конструкцію перехідного мосту : перехідний міст слід розташувати на недекоративній поверхні профілю. Забезпечуючи міцність форми, зварювальна камера повинна бути якомога більшою, щоб забезпечити достатній гідростатичний тиск.
Встановіть верхню зварювальну камеру : для труб великого діаметру або великорозмірних порожнистих профільних форм розгляньте можливість встановлення верхньої зварювальної камери на зовнішню форму, щоб покращити процес зварювання.
Відновлення внутрішніх смуг : для 'гілок' або смуг на внутрішній стороні профілю в різьбових отворах ремонт можна досягти шляхом полірування робочої зони матриці, гладкого шліфування або зміни радіуса переходу цих ділянок.
Контроль якості матеріалу заготовки : Забезпечте рівномірну температуру нагрівання та ретельний гомогенізаційний відпал, щоб запобігти появі смуг, спричинених матеріалом заготовки. Цей крок має вирішальне значення для збереження стабільних властивостей матеріалу.
Відрегулюйте систему охолодження : після того, як екструдований матеріал виходить із фільєри, на розмір зерна впливає температура, що надходить у зону загартування, і швидкість охолодження. Оператори повинні негайно відрегулювати тиск повітря та води в системі охолодження, щоб уникнути надмірно низьких температур охолодження або нерівномірних швидкостей охолодження, що може призвести до помітних різниць кольорів після анодування.
4. Гнуті та скручені профілі з алюмінієвих сплавів
Зігнуті та скручені профілі можуть істотно вплинути на якість і зручність екструдованих виробів. Ця проблема часто виникає через неправильне вирівнювання матриці або недоліки конструкції, що може призвести до збільшення виробничих витрат і відходів.
4.1 Причини згинання та скручування
Невідповідність компонентів матриці : Неправильне вирівнювання серцевини матриці та нижнього отвору матриці може призвести до нерівномірного потоку металу по профілю, що призведе до спотворення.
Асиметричні отвори колектора : якщо отвори колектора в формах із симетричним порожнистим профілем мають неправильний розмір або положення, це може призвести до нерівномірного потоку металу, посилюючи проблеми згинання та скручування.
Нерегулярна обробка : Нерегулярна обробка отворів колектора або перешкод на серцевині матриці може перешкоджати потоку металу, що призводить до згинання та скручування. Регулярне технічне обслуговування та калібрування обробного обладнання може допомогти пом’якшити ці проблеми.
Засіб
Відполіруйте серцевину матриці та вихідні отвори колектора : використовуйте відповідні методи для полірування серцевини матриці або вихідних отворів колектора. Якщо необхідно, збільште отвори колектора, щоб досягти збалансованого потоку матеріалу. Цей етап має вирішальне значення для забезпечення рівномірної екструзії та мінімізації дефектів.
Усуньте перешкоди : видаліть будь-які перешкоди, які можуть перешкоджати потоку металу. Впровадження процесу планової перевірки може допомогти виявити та вирішити ці проблеми до того, як вони вплинуть на виробництво.
Висновок
Ремонт алюмінієвих екструзійних штампів важливий для підтримки якості та ефективності процесу екструзії. Розуміючи загальні проблеми, які виникають під час виробництва, і впроваджуючи відповідні коригувальні заходи, виробники можуть гарантувати, що їхні алюмінієві профілі відповідають необхідним специфікаціям. Регулярне технічне обслуговування та своєчасний ремонт не тільки подовжують термін служби матриць, але й підвищують загальну продуктивність процесу екструзії. Оскільки попит на алюмінієву продукцію продовжує зростати, інвестиції в ремонт і технічне обслуговування штампів будуть вирішальними для виробників, які прагнуть залишатися конкурентоспроможними на ринку.
Дотримуючись описаних методів і постійно контролюючи процес екструзії, виробники можуть звести до мінімуму дефекти, покращити якість продукції та, зрештою, досягти більшої задоволеності клієнтів. Крім того, виховання культури безперервного вдосконалення та навчання серед робочої сили може призвести до інноваційних рішень і підвищення ефективності роботи, ще більше зміцнюючи позиції виробника в галузі.
Часті запитання та відповіді на ремонт екструзійних штампів алюмінію
1. Як вибрати матеріал для алюмінієвих екструзійних штампів?
При виборі матеріалів алюмінієвих екструзійних матриць враховуйте їх зносостійкість, теплопровідність і міцність. Звичайні матеріали включають високохромисту сталь і алюмінієві сплави, які витримують високі температури та тиск, демонструючи хороші властивості обробки.
2.Як контролюється температура матриці під час процесу екструзії алюмінію?
Контроль температури матриці можна досягти за допомогою систем нагрівання або охолодження. Підтримка належної температури матриці допомагає зменшити опір текучості металу, запобігти дефектам екструзії та покращити якість продукції.
3. Які поширені несправності алюмінієвих екструзійних штампів?
Поширені несправності включають знос матриці, погані зварні шви, поверхневі смуги, вигин і деформацію. Ці проблеми часто впливають на якість і точність екструдованого продукту.
4. Як запобігти зносу алюмінієвих екструзійних штампів?
Регулярне технічне обслуговування та перевірка матриці є ключовими для запобігання зносу. Використання відповідних мастильних матеріалів, контроль швидкості та температури екструзії, а також виконання регулярного ремонту матриці може продовжити термін служби матриці.
5.Які новітні технології ремонту екструзійних штампів алюмінію?
Новітні технології ремонту включають лазерне зварювання, ремонт 3D-друком і покриття поверхні. Ці технології можуть ефективно відновлювати зношені та пошкоджені прес-форми та покращувати продуктивність і термін служби форм.
