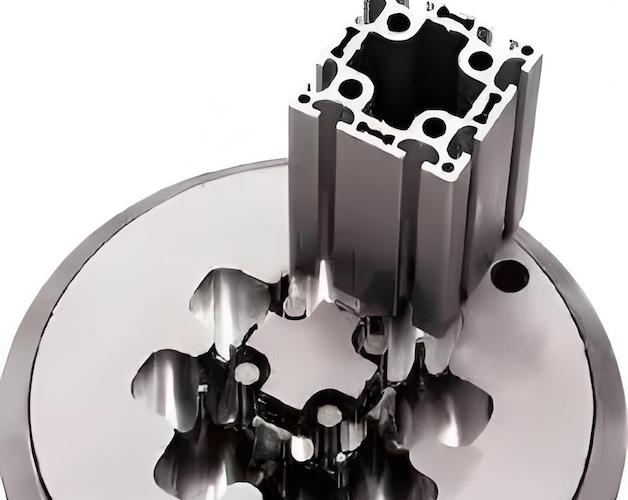

แม่พิมพ์อัดขึ้นรูปอะลูมิเนียม เป็นส่วนประกอบที่สำคัญในกระบวนการผลิตโปรไฟล์อะลูมิเนียม เพื่อให้มั่นใจว่าผลิตภัณฑ์ขั้นสุดท้ายจะตรงตามข้อกำหนดด้านรูปร่าง ขนาด และความแม่นยำเฉพาะ อย่างไรก็ตาม ในระหว่างการผลิต อาจเกิดปัญหาต่างๆ ขึ้นซึ่งส่งผลต่อคุณภาพของโปรไฟล์ที่อัดขึ้นรูป บทความนี้สำรวจปัญหาทั่วไปที่พบกับแม่พิมพ์อัดขึ้นรูปอะลูมิเนียม โดยเฉพาะอย่างยิ่งเมื่อทำการอัดโปรไฟล์อะลูมิเนียมกลวง และให้วิธีการซ่อมแซมโดยละเอียดเพื่อแก้ไขปัญหาเหล่านี้
1. พื้นผิวโค้งเว้าหรือนูนบนผนังโปรไฟล์อลูมิเนียมอัลลอยด์
1.1 สาเหตุของพื้นผิวโค้งเว้า
พื้นผิวโค้งเว้าบนผนังโปรไฟล์อลูมิเนียมอัลลอยด์กลวงสามารถเกิดขึ้นได้เนื่องจากปัจจัยหลายประการ สาเหตุหลักประการหนึ่งคือการวางแนวของโซนทำงานของแกนไม่ตรงเมื่อเทียบกับโซนการทำงานของรูดายด้านล่าง เมื่อพื้นที่ทำงานของแกนอยู่ต่ำกว่ารูแม่พิมพ์ด้านล่าง ส่งผลให้พื้นที่ทำงานของแกนมีความยาวที่มีประสิทธิภาพไม่เพียงพอ ส่งผลให้เกิดพื้นผิวเว้า การวางแนวที่ไม่ตรงนี้อาจเกิดจากการติดตั้งที่ไม่เหมาะสมหรือการสึกหรอเมื่อเวลาผ่านไป ซึ่งสามารถเปลี่ยนแปลงรูปทรงของแม่พิมพ์และส่งผลต่อกระบวนการอัดขึ้นรูป
การเยียวยา
เพื่อแก้ไขปัญหานี้ คุณสามารถวางแหวนเว้นระยะระหว่างแกนและดายล่างได้ การปรับนี้ช่วยให้แน่ใจว่าโซนการทำงานหลักอยู่ที่ความสูงเดียวกันกับโซนกำหนดขนาดรูดายด้านล่างภายใต้ภาระ นอกจากนี้ จำเป็นอย่างยิ่งที่จะต้องลดช่องดายด้านล่างลงด้วยความหนาเท่ากันของแหวนสเปเซอร์ เพื่อรักษารูปทรงโดยรวมของดาย การตรวจสอบและการปรับเปลี่ยนเป็นประจำสามารถช่วยป้องกันปัญหานี้ไม่ให้เกิดขึ้นอีก เพื่อให้มั่นใจว่าคุณภาพของผลิตภัณฑ์มีความสม่ำเสมอ
1.2 สาเหตุของผนังโปรไฟล์โลหะผสมอลูมิเนียมกลวงโป่ง
การปูดนูนของผนังโปรไฟล์อะลูมิเนียมอัลลอยด์แบบกลวงมักเป็นผลมาจากอายุการใช้งานของแม่พิมพ์ที่ยาวนานขึ้น ซึ่งอาจนำไปสู่การสึกหรออย่างรุนแรงในบริเวณทำงานหลักได้ การสึกหรอนี้ทำให้เกิดร่องที่เพิ่มการเสียดสี ทำให้การไหลของโลหะช้าลงและทำให้เกิดการปูด ปัญหาอาจรุนแรงขึ้นได้เนื่องจากคุณสมบัติของวัสดุที่แตกต่างกันของโลหะผสมอลูมิเนียมที่ถูกอัดขึ้นรูป ซึ่งอาจส่งผลต่อพฤติกรรมของโลหะภายใต้แรงกดดัน
วิธีการแก้ไข
หากความทนทานต่อความหนาของผนังโปรไฟล์เอื้ออำนวย พื้นผิวของแถบการทำงานของแกนแม่พิมพ์ก็สามารถยื่นหรือขัดเงาเพื่อลดแรงเสียดทานได้ ในกรณีที่แถบการทำงานของแกนแม่พิมพ์สึกหรออย่างรุนแรง และความหนาของผนังโปรไฟล์ถึงขีดจำกัดความคลาดเคลื่อนด้านบน ควรอุ่นแม่พิมพ์ที่อุณหภูมิประมาณ 300°C หลังจากอุ่นแล้ว แกนแม่พิมพ์สามารถเชื่อมใหม่ ตะไบตามขนาดที่ต้องการ และขัดเงาก่อนใช้งาน หากแถบใช้งานของแกนแม่พิมพ์ไม่สึกหรอ แนะนำให้จัดวางสิ่งกีดขวางด้านนอกและพื้นที่กักด้านในเพื่อช่วยให้การไหลของโลหะราบรื่นขึ้น การกำหนดตารางการบำรุงรักษาตามปกติสามารถช่วยระบุการสึกหรอได้ตั้งแต่เนิ่นๆ และยืดอายุการใช้งานของแม่พิมพ์
2. ตะเข็บหรือการเชื่อมไม่ดี
โดยทั่วไปแล้ว โปรไฟล์โลหะผสมอลูมิเนียมกลวงจะถูกอัดโดยใช้แม่พิมพ์ไดเวอร์เตอร์แบบแบน ซึ่งจำเป็นต้องเปลี่ยนทิศทางและเชื่อมโลหะ หากกระบวนการเชื่อมไม่ได้รับการดำเนินการอย่างถูกต้อง อาจเกิดช่องว่างซึ่งนำไปสู่ข้อบกพร่องในผลิตภัณฑ์ขั้นสุดท้าย ข้อบกพร่องเหล่านี้อาจทำให้ความสมบูรณ์ของโครงสร้างของโปรไฟล์ลดลง และส่งผลให้อัตราการปฏิเสธเพิ่มขึ้นในระหว่างการตรวจสอบการควบคุมคุณภาพ
2.1 สาเหตุของช่องว่าง
มีเหตุผลหลักสองประการที่ทำให้เกิดช่องว่างในบริเวณที่มีรอยเชื่อม ประการแรก หากรูไดเวอร์เตอร์และห้องเชื่อมแคบเกินไป อาจส่งผลให้การไหลของโลหะไม่เพียงพอ การขาดการไหลนี้นำไปสู่แรงดันอุทกสถิตในห้องเชื่อมไม่เพียงพอ ทำให้ผลิตภัณฑ์ออกจากรูแม่พิมพ์ก่อนที่จะมีการเชื่อมที่เหมาะสม ประการที่สอง การหล่อลื่นที่ไม่เหมาะสม ไม่ว่าจะมากเกินไปหรือไม่เพียงพอ ก็อาจทำให้คุณภาพการเชื่อมไม่ดีได้เช่นกัน การทำความเข้าใจไดนามิกของการไหลของโลหะในระหว่างกระบวนการอัดขึ้นรูปถือเป็นสิ่งสำคัญในการป้องกันปัญหาเหล่านี้
วิธีการแก้ไข
ในการแก้ไขปัญหาแรก สามารถใช้การบดหรือการกัดเพื่อขยายรูเปลี่ยนเส้นทางและพื้นที่ห้องเชื่อมได้ การขยายตัวนี้จะเพิ่มการไหลของโลหะและทำให้เกิดแรงดันไฮโดรสแตติกที่เพียงพอภายในห้องเชื่อม สำหรับปัญหาการหล่อลื่น การเปลี่ยนมาใช้กระบวนการอัดรีดที่ไม่มีการหล่อลื่นอาจช่วยปรับปรุงคุณภาพการเชื่อมได้ นอกจากนี้ การฝึกอบรมผู้ปฏิบัติงานเกี่ยวกับความสำคัญของการรักษาระดับการหล่อลื่นที่เหมาะสมสามารถช่วยป้องกันการเกิดการเชื่อมที่ไม่ดีในอนาคตได้
3. เส้นพื้นผิวบนโปรไฟล์อลูมิเนียมอัลลอยด์
เส้นพื้นผิวเป็นข้อบกพร่องทั่วไปที่สังเกตได้บนพื้นผิวด้านนอกของโปรไฟล์ที่ถูกอัดขึ้นรูป โดยเฉพาะอย่างยิ่งจะสังเกตเห็นได้ชัดเจนหลังจากการชุบอโนไดซ์ เส้นเหล่านี้มักปรากฏในพื้นที่ที่มีความหนาของผนังแตกต่างกันมาก พื้นที่โลหะเชื่อมใต้สะพานไดเวอร์เตอร์ และที่ด้านหลังของพื้นที่ที่มี 'กิ่งก้าน' และมีรูเกลียว การปรากฏของเส้นเหล่านี้สามารถเบี่ยงเบนความสวยงามของผลิตภัณฑ์ขั้นสุดท้าย และอาจนำไปสู่ความไม่พอใจของลูกค้า
3.1 สาเหตุของริ้วรอยบนพื้นผิว
การไหลของโลหะไม่เพียงพอหรือมากเกินไป : อาจเกิดเส้นริ้วใน 'การแตกแขนง' และรูเกลียว เนื่องจากการไหลของโลหะไม่เหมาะสม ซึ่งอาจได้รับอิทธิพลจากการออกแบบแม่พิมพ์และพารามิเตอร์การอัดขึ้นรูป
ปัญหาบริเวณรอยเชื่อม : รอยริ้วอาจเกิดขึ้นในบริเวณรอยเชื่อมใต้สะพานเปลี่ยนทิศทางของแม่พิมพ์ ซึ่งการเปลี่ยนแปลงการไหลของโลหะอาจทำให้เกิดความไม่สอดคล้องกัน
ปัญหาการออกแบบหน้าตัดโปรไฟล์ : ความหนาของผนังที่แตกต่างกันมากอาจทำให้เกิดสีเป็นเส้นๆ หลังจากการชุบอโนไดซ์ ซึ่งเน้นถึงความสำคัญของการออกแบบอย่างระมัดระวัง
ความสามารถในการทำความเย็นไม่เพียงพอ : การระบายความร้อนที่ไม่เพียงพออาจส่งผลให้เกิดเส้นสีดำหลังการชุบอโนไดซ์ โดยเน้นย้ำถึงความจำเป็นของระบบระบายความร้อนที่มีประสิทธิภาพ
คุณภาพของแท่งโลหะไม่ดี : คุณภาพของแท่งโลหะเองอาจส่งผลต่อลักษณะที่ปรากฏของเส้นริ้วหลังจากการชุบอโนไดซ์ ทำให้การเลือกวัสดุเป็นปัจจัยสำคัญ
วิธีการแก้ไข
ตรวจสอบแบบของลูกค้า : ตรวจสอบข้อบกพร่องในพื้นผิวการตกแต่งของโปรไฟล์ เช่น ความหนาที่แตกต่างกันมาก กิ่งก้าน และรูเกลียว การมีส่วนร่วมกับลูกค้าเพื่อทำความเข้าใจความต้องการของพวกเขาสามารถช่วยในการออกแบบโปรไฟล์ที่ดีขึ้นได้
ปรับการออกแบบสะพานเปลี่ยนทิศทางให้เหมาะสม : สะพานเปลี่ยนทิศทางควรวางอยู่บนพื้นผิวที่ไม่ได้ตกแต่งของโปรไฟล์ ในขณะที่มั่นใจในความแข็งแรงของแม่พิมพ์ ห้องเชื่อมควรมีขนาดใหญ่ที่สุดเท่าที่จะเป็นไปได้เพื่อให้มีแรงดันไฮโดรสแตติกเพียงพอ
ติดตั้ง Upper Welding Chamber : สำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือแม่พิมพ์กลวงขนาดใหญ่ ให้พิจารณาติดตั้งห้องเชื่อมส่วนบนบนแม่พิมพ์ตัวผู้เพื่อเพิ่มกระบวนการเชื่อม
ซ่อมแซมรอยทางภายใน : สำหรับ 'กิ่งก้าน' หรือรอยทางด้านในของโปรไฟล์ที่รูเกลียว การซ่อมแซมสามารถทำได้โดยการขัดบริเวณการทำงานของแม่พิมพ์ เจียรให้เรียบ หรือปรับเปลี่ยนรัศมีการเปลี่ยนแปลงของพื้นที่เหล่านี้
ควบคุมคุณภาพของวัสดุบิลเล็ต : ตรวจสอบให้แน่ใจว่าอุณหภูมิความร้อนสม่ำเสมอและการอบอ่อนที่ทำให้เป็นเนื้อเดียวกันอย่างละเอียดเพื่อป้องกันการเกิดริ้วที่เกิดจากวัสดุบิลเล็ต ขั้นตอนนี้มีความสำคัญอย่างยิ่งต่อการรักษาคุณสมบัติของวัสดุให้สม่ำเสมอ
ปรับระบบทำความเย็น : หลังจากที่วัสดุที่อัดรีดออกจากแม่พิมพ์ ขนาดเกรนจะได้รับอิทธิพลจากอุณหภูมิที่เข้าสู่โซนการดับและอัตราการเย็นตัว ผู้ปฏิบัติงานควรปรับแรงดันอากาศและน้ำของระบบทำความเย็นทันทีเพื่อหลีกเลี่ยงอุณหภูมิการทำความเย็นที่ต่ำเกินไปหรืออัตราการทำความเย็นที่ไม่สม่ำเสมอ ซึ่งอาจนำไปสู่ความแตกต่างของสีที่เห็นได้ชัดเจนหลังจากการชุบอโนไดซ์
4. โปรไฟล์อลูมิเนียมอัลลอยด์แบบโค้งและบิด
โปรไฟล์ที่โค้งงอและบิดงออาจส่งผลกระทบอย่างมากต่อคุณภาพและการใช้งานของผลิตภัณฑ์ที่อัดขึ้นรูป ปัญหานี้มักเกิดขึ้นจากการจัดตำแหน่งแม่พิมพ์ที่ไม่เหมาะสมหรือข้อบกพร่องด้านการออกแบบ ซึ่งอาจนำไปสู่ต้นทุนการผลิตที่เพิ่มขึ้นและความสิ้นเปลือง
4.1 สาเหตุของการโค้งงอและการบิดตัว
การวางแนวที่ไม่ถูกต้องของส่วนประกอบแม่พิมพ์ : การวางแนวที่ไม่เหมาะสมของแกนแม่พิมพ์และช่องเปิดแม่พิมพ์ด้านล่างอาจทำให้โลหะไหลผ่านโปรไฟล์ไม่สม่ำเสมอ ส่งผลให้เกิดการบิดเบี้ยว
รูท่อร่วมแบบอสมมาตร : หากรูท่อร่วมในแม่พิมพ์โปรไฟล์กลวงแบบสมมาตรไม่ได้ขนาดหรือวางตำแหน่งอย่างถูกต้อง อาจส่งผลให้โลหะไหลไม่สม่ำเสมอ ส่งผลให้ปัญหาการโก่งตัวและการบิดตัวรุนแรงขึ้น
การตัดเฉือนที่ไม่สม่ำเสมอ : การตัดเฉือนรูร่วมที่ไม่สม่ำเสมอหรือสิ่งกีดขวางบนแกนแม่พิมพ์อาจขัดขวางการไหลของโลหะ ซึ่งนำไปสู่การดัดและบิด การบำรุงรักษาและการสอบเทียบอุปกรณ์การตัดเฉือนเป็นประจำสามารถช่วยบรรเทาปัญหาเหล่านี้ได้
การเยียวยา
การขัด Die Core และ Manifold Outlets : ใช้วิธีการที่เหมาะสมในการขัด Die core หรือ Manifold Outlets หากจำเป็น ให้ขยายรูท่อร่วมเพื่อให้การไหลของวัสดุมีความสมดุล ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการรับรองการอัดขึ้นรูปที่สม่ำเสมอและลดข้อบกพร่องให้เหลือน้อยที่สุด
ขจัดสิ่งกีดขวาง : บดสิ่งกีดขวางที่อาจขัดขวางการไหลของโลหะออกไป การใช้กระบวนการตรวจสอบตามปกติสามารถช่วยระบุและแก้ไขปัญหาเหล่านี้ก่อนที่จะส่งผลกระทบต่อการผลิต
บทสรุป
การซ่อมแซมแม่พิมพ์อัดขึ้นรูปอะลูมิเนียมถือเป็นสิ่งสำคัญในการรักษาคุณภาพและประสิทธิภาพของกระบวนการอัดขึ้นรูป ด้วยการทำความเข้าใจปัญหาทั่วไปที่เกิดขึ้นระหว่างการผลิตและการใช้มาตรการแก้ไขที่เหมาะสม ผู้ผลิตจึงสามารถมั่นใจได้ว่าโปรไฟล์อะลูมิเนียมของตนมีคุณสมบัติตรงตามข้อกำหนดที่กำหนด การบำรุงรักษาตามปกติและการซ่อมแซมตามกำหนดเวลาไม่เพียงแต่ช่วยยืดอายุของแม่พิมพ์เท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพการผลิตโดยรวมของกระบวนการอัดขึ้นรูปอีกด้วย เนื่องจากความต้องการผลิตภัณฑ์อะลูมิเนียมยังคงเติบโตอย่างต่อเนื่อง การลงทุนในการซ่อมแซมและบำรุงรักษาแม่พิมพ์จึงเป็นสิ่งสำคัญสำหรับผู้ผลิตที่ต้องการรักษาความสามารถในการแข่งขันในตลาด
ด้วยการปฏิบัติตามวิธีการที่ระบุไว้และติดตามกระบวนการอัดขึ้นรูปอย่างต่อเนื่อง ผู้ผลิตสามารถลดข้อบกพร่อง ปรับปรุงคุณภาพผลิตภัณฑ์ และบรรลุความพึงพอใจของลูกค้าได้มากขึ้นในท้ายที่สุด นอกจากนี้ การส่งเสริมวัฒนธรรมของการปรับปรุงอย่างต่อเนื่องและการฝึกอบรมภายในบุคลากรสามารถนำไปสู่โซลูชั่นที่เป็นนวัตกรรมและประสิทธิภาพการดำเนินงานที่เพิ่มขึ้น ซึ่งช่วยเสริมความแข็งแกร่งให้กับตำแหน่งของผู้ผลิตในอุตสาหกรรม
คำถามที่พบบ่อยและคำถามเกี่ยวกับการซ่อมแซมแม่พิมพ์อัดขึ้นรูปอลูมิเนียม
1.วิธีการเลือกวัสดุสำหรับแม่พิมพ์อัดขึ้นรูปอลูมิเนียม
เมื่อเลือกวัสดุแม่พิมพ์อัดขึ้นรูปอะลูมิเนียม ให้คำนึงถึงความต้านทานการสึกหรอ การนำความร้อน และความแข็งแรง วัสดุทั่วไป ได้แก่ เหล็กโครเมียมสูงและโลหะผสมอลูมิเนียม ซึ่งสามารถทนต่ออุณหภูมิและแรงกดดันสูงในขณะที่แสดงคุณสมบัติการประมวลผลที่ดี
2. อุณหภูมิของแม่พิมพ์จะถูกควบคุมอย่างไรในระหว่างกระบวนการอัดขึ้นรูปอลูมิเนียม?
การควบคุมอุณหภูมิของแม่พิมพ์สามารถทำได้ผ่านระบบทำความร้อนหรือความเย็น การรักษาอุณหภูมิแม่พิมพ์ที่เหมาะสมจะช่วยลดความต้านทานการไหลของโลหะ ป้องกันข้อบกพร่องจากการอัดขึ้นรูป และปรับปรุงคุณภาพของผลิตภัณฑ์
3. ความล้มเหลวทั่วไปของการอัดขึ้นรูปอลูมิเนียมคืออะไร?
ความล้มเหลวทั่วไป ได้แก่ การสึกหรอของแม่พิมพ์ รอยเชื่อมที่ไม่ดี เส้นพื้นผิว การโค้งงอ และการบิดเบี้ยว ปัญหาเหล่านี้มักส่งผลต่อคุณภาพและความแม่นยำของผลิตภัณฑ์ที่อัดขึ้นรูป
4.จะป้องกันการสึกหรอของแม่พิมพ์อัดขึ้นรูปอลูมิเนียมได้อย่างไร?
การบำรุงรักษาและการตรวจสอบแม่พิมพ์เป็นประจำเป็นกุญแจสำคัญในการป้องกันการสึกหรอ การใช้สารหล่อลื่นที่เหมาะสม การควบคุมความเร็วและอุณหภูมิของการอัดขึ้นรูป และการซ่อมแซมแม่พิมพ์เป็นประจำสามารถยืดอายุการใช้งานของแม่พิมพ์ได้
5.เทคโนโลยีล่าสุดสำหรับการซ่อมแซมแม่พิมพ์อัดขึ้นรูปอลูมิเนียมมีอะไรบ้าง?
เทคโนโลยีการซ่อมแซมล่าสุด ได้แก่ การเชื่อมด้วยเลเซอร์ การซ่อมแซมด้วยการพิมพ์ 3 มิติ และการเคลือบผิว เทคโนโลยีเหล่านี้สามารถซ่อมแซมแม่พิมพ์ที่สึกหรอและเสียหายได้อย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพและอายุการใช้งานของแม่พิมพ์
