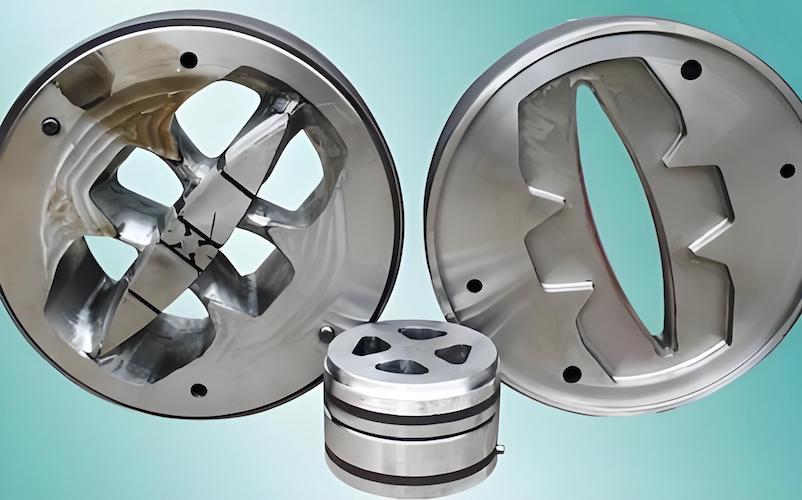

Алюминий экструзия қалыптары алюминий профильдерін өндіру процесіндегі маңызды құрамдас бөліктер болып табылады, бұл соңғы өнімдердің нақты пішінге, өлшемдерге және дәлдік талаптарына сәйкес келуін қамтамасыз етеді. Дегенмен, өндіріс кезінде экструдталған профильдердің сапасына әсер ететін әртүрлі мәселелер туындауы мүмкін. Бұл мақала алюминий экструзиялық қалыптармен, әсіресе қуыс алюминий профильдерін экструдтау кезінде кездесетін жалпы проблемаларды зерттейді және осы мәселелерді шешу үшін егжей-тегжейлі жөндеу әдістерін ұсынады.
1. Алюминий қорытпасынан жасалған профиль қабырғаларындағы ойыс немесе дөңес иілу беттері
1.1 Ойыс иілу беттерінің пайда болу себептері
Қуыс алюминий қорытпасының профильді қабырғаларында ойыс иілу беттері бірнеше факторларға байланысты пайда болуы мүмкін. Негізгі себептердің бірі төменгі саңылау жұмыс аймағына қатысты негізгі жұмыс аймағының сәйкес келмеуі болып табылады. Керннің жұмыс аймағы төменгі қалып тесігінен төмен болған кезде, бұл өзек жұмыс аймағының жеткіліксіз ұзақ тиімді ұзындығына әкеледі, бұл ойыс беттерге әкеледі. Бұл тураланбау дұрыс орнатылмағандықтан немесе уақыт өте тозудан туындауы мүмкін, бұл матрицаның геометриясын өзгертіп, экструзия процесіне әсер етуі мүмкін.
Емдеу
Бұл мәселені шешу үшін өзек пен төменгі қалып арасына аралық сақинаны қоюға болады. Бұл реттеу өзек жұмыс аймағының жүктеме астында төменгі саңылауларды өлшеу аймағымен бірдей биіктікте болуын қамтамасыз етеді. Сонымен қатар, жалпы қалып геометриясын сақтау үшін төменгі қалып шығысын аралық сақинаның бірдей қалыңдығына азайту қажет. Тұрақты тексерулер мен түзетулер өнімнің тұрақты сапасын қамтамасыз ете отырып, бұл мәселенің қайталануын болдырмауға көмектеседі.
1.2 Қуыс алюминий қорытпасы профильді қабырғалардың дөңес болу себептері
Алюминий қорытпасынан жасалған қуыс профиль қабырғаларының дөңес болуы көбінесе өзек жұмыс аймағының қатты тозуына әкеліп соқтыратын ұзақ қызмет мерзімінің нәтижесі болып табылады. Бұл тозу үйкелісті арттыратын, металл ағынын бәсеңдететін және дөңес пайда болатын ойықтар жасайды. Мәселе экструдталған алюминий қорытпасының материал қасиеттерінің өзгеруімен қиындауы мүмкін, бұл металдың қысым астында әрекет етуіне әсер етуі мүмкін.
Түзету әдісі
Егер профиль қабырғасының қалыңдығына төзімділік рұқсат етсе, үйкелісті азайту үшін өзекшенің жұмыс жолағының бетін тегістеуге немесе жылтыратуға болады. Қалыптың өзегінің жұмыс жолағы қатты тозған және профиль қабырғасының қалыңдығы жоғарғы төзімділік шегіне жеткен жағдайларда, штампты шамамен 300°C дейін алдын ала қыздыру керек. Алдын ала қыздырғаннан кейін өзегін қайта дәнекерлеуге, қажетті өлшемдерге салуға және қолданар алдында жылтыратуға болады. Егер өзекшенің жұмыс жолағы тозбаса, металдың тегіс ағуын жеңілдету үшін кез келген сыртқы кедергілерді және ішкі ұстау орындарын түсірген жөн. Тұрақты техникалық қызмет көрсету кестесін енгізу тозуды ерте анықтауға және матрицаның қызмет ету мерзімін ұзартуға көмектеседі.
2. Тігістер немесе нашар дәнекерлеу
Алюминий қорытпасынан жасалған қуыс профильдер әдетте металды бұру және дәнекерлеуді қажет ететін жалпақ бағыттағыштың көмегімен экструдталған. Егер дәнекерлеу процесі дұрыс орындалмаса, соңғы өнімдегі ақауларға әкелетін бос орындар пайда болуы мүмкін. Бұл ақаулар профильдердің құрылымдық тұтастығын бұзуы және сапаны бақылау тексерулері кезінде бас тарту көрсеткіштерінің жоғарылауына әкелуі мүмкін.
2.1 Бостардың пайда болу себептері
Дәнекерленген жерлерде саңылаулардың пайда болуының екі негізгі себебі бар. Біріншіден, бұру тесігі мен дәнекерлеу камерасы тым тар болса, бұл металл ағынының жеткіліксіз болуына әкелуі мүмкін. Бұл ағынның болмауы дәнекерлеу камерасындағы жеткіліксіз гидростатикалық қысымға әкеледі, бұл дұрыс дәнекерлеу басталмай тұрып өнімнің қалып тесігінен шығуына әкеледі. Екіншіден, дұрыс емес майлау - шамадан тыс немесе жеткіліксіз - дәнекерлеу сапасының нашарлауына ықпал етуі мүмкін. Экструзия процесі кезінде металдың ағынының динамикасын түсіну осы мәселелердің алдын алу үшін өте маңызды.
Түзету әдістері
Бірінші мәселені шешу үшін бұрғылау саңылаулары мен дәнекерлеу камерасының аумағын кеңейту үшін тегістеу немесе фрезерлеуді қолдануға болады. Бұл кеңею металл ағынын арттырады және дәнекерлеу камерасында жеткілікті гидростатикалық қысымның пайда болуына мүмкіндік береді. Майлау мәселесі үшін майланбаған экструзия процесіне ауысу дәнекерлеу сапасын жақсартуы мүмкін. Оған қоса, операторларды дұрыс майлау деңгейін сақтаудың маңыздылығына үйрету болашақта нашар дәнекерлеудің пайда болуының алдын алуға көмектеседі.
3. Алюминий қорытпасының профильдеріндегі беттік жолақтар
Беттік жолақтар экструдталған профильдердің сыртқы бетінде байқалатын жалпы ақау болып табылады, әсіресе анодтаудан кейін байқалады. Бұл жолақтар көбінесе қабырға қалыңдығының айтарлықтай айырмашылығы бар жерлерде, бұру көпірінің астындағы дәнекерленген металл учаскелерде және 'тармақталған' және бұрандалы тесіктері бар аймақтардың артқы жағында пайда болады. Бұл жолақтардың болуы түпкілікті өнімнің эстетикалық тартымдылығын бұзуы және тұтынушылардың қанағаттанбауына әкелуі мүмкін.
3.1 Беткейлік жолақтардың пайда болу себептері
Металлдың жеткіліксіз немесе шамадан тыс ағыны : «тармақталу» және бұрандалы саңылауларда дұрыс емес металл ағыны салдарынан жолақтар пайда болуы мүмкін, бұл қалып конструкциясы мен экструзия параметрлеріне әсер етуі мүмкін.
Дәнекерлеу аймағының ақаулары : метал ағынының динамикасы сәйкессіздіктер тудыруы мүмкін болатын бұрғылау көпірінің астындағы дәнекерлеу аймағында да жолақтар пайда болуы мүмкін.
Профильдің көлденең қимасының дизайны мәселелері : Қабырға қалыңдығының үлкен айырмашылықтары анодтаудан кейін жолақ түсті өзгерістерге әкелуі мүмкін, бұл мұқият дизайнның маңыздылығын көрсетеді.
Салқындату сыйымдылығының жеткіліксіздігі : жеткіліксіз салқындату тиімді салқындату жүйесінің қажеттілігіне баса назар аудара отырып, анодизациядан кейін қара жолақтардың пайда болуына әкелуі мүмкін.
Құйма сапасының нашарлығы : құйма сапасының өзі анодтаудан кейінгі жолақтардың пайда болуына әсер етуі мүмкін, бұл материалды таңдауды маңызды фактор етеді.
Түзету әдістері
Тұтынушы сызбаларын қарап шығу : Профильдің сәндік бетіндегі үлкен қалыңдық айырмашылықтары, бұтақтар және бұрандалы тесіктер сияқты ақауларды тексеріңіз. Клиенттермен олардың талаптарын түсіну үшін араласу жақсы профильдерді жасауға көмектеседі.
Ауыстырушы көпірдің дизайнын оңтайландыру : Ауыстыру көпірі профильдің сәндік емес бетінде орналасуы керек. Қалыптың беріктігін қамтамасыз ету кезінде дәнекерлеу камерасы жеткілікті гидростатикалық қысымды қамтамасыз ету үшін мүмкіндігінше үлкен болуы керек.
Жоғарғы дәнекерлеу камерасын орнату : Үлкен диаметрлі құбырлар немесе үлкен өлшемді қуыс профильді қалыптар үшін дәнекерлеу процесін жақсарту үшін еркек қалыпқа жоғарғы дәнекерлеу камерасын орнатуды қарастырыңыз.
Ішкі жолақтарды жөндеу : профильдің ішкі жағындағы бұрандалы саңылаулардағы жолақтар үшін жөндеуге қалып жұмыс аймағын жылтырату, оны тегіс тегістеу немесе осы аймақтардың өту радиусын өзгерту арқылы қол жеткізуге болады.
Дайындама материалының сапасын бақылау : дайындама материалынан туындаған жолақтардың алдын алу үшін біркелкі қыздыру температурасын және мұқият гомогенизацияны жасытуды қамтамасыз етіңіз. Бұл қадам материалдың тұрақты қасиеттерін сақтау үшін өте маңызды.
Салқындату жүйесін реттеу : Экструдталған материал қалыптан шыққаннан кейін дән өлшеміне сөндіру аймағына түсетін температура және салқындату жылдамдығы әсер етеді. Операторлар салқындату жүйесінің тым төмен температураларын немесе біркелкі емес салқындату жылдамдығын болдырмау үшін салқындату жүйесінің ауа мен су қысымын дереу реттеуі керек, бұл анодизациядан кейін айтарлықтай түс айырмашылықтарына әкелуі мүмкін.
4. Алюминий қорытпасының майысқан және бұралған профильдері
Майысқан және бұралған профильдер экструдталған өнімдердің сапасы мен жарамдылығына айтарлықтай әсер етуі мүмкін. Бұл мәселе көбінесе өндіріс шығындары мен қалдықтардың өсуіне әкелетін қалыптарды дұрыс реттемеу немесе дизайн ақауларынан туындайды.
4.1 Иілу және бұралу себептері
Қалыптың құрамдас бөліктерінің тураланбауы : Қалыптың өзегі мен төменгі қалып саңылауының дұрыс тураланбауы профиль бойынша біркелкі емес металл ағынына, нәтижесінде бұрмалануға әкелуі мүмкін.
Асимметриялық коллектор саңылаулары : симметриялы қуыс профильді қалыптардағы коллектор саңылаулары дұрыс өлшемде немесе дұрыс орналаспаса, бұл металл ағынының біркелкі болмауына әкелуі мүмкін, бұл майыстыру мен бұралу мәселелерін күшейтеді.
Тұрақты емес өңдеу : коллектордың саңылауларын немесе қалып өзегіндегі кедергілерді ретсіз өңдеу металл ағынына кедергі келтіруі мүмкін, бұл майысуға және бұралуға әкеледі. Өңдеу жабдығына жүйелі техникалық қызмет көрсету және калибрлеу осы мәселелерді азайтуға көмектеседі.
Емдеу
Поляк штангасының өзегі мен коллекторлық розеткалары : Қалыптың өзегін немесе коллектор розеткаларын жылтырату үшін тиісті әдістерді пайдаланыңыз. Қажет болса, теңдестірілген материал ағынына қол жеткізу үшін коллектор саңылауларын үлкейтіңіз. Бұл қадам біркелкі экструзияны қамтамасыз ету және ақауларды азайту үшін өте маңызды.
Кедергілерді алып тастаңыз : металл ағынына кедергі келтіруі мүмкін кез келген кедергілерді жойыңыз. Кәдімгі тексеру процесін жүзеге асыру бұл мәселелерді өндіріске әсер етпес бұрын анықтауға және шешуге көмектеседі.
Қорытынды
Алюминий экструзия қалыптарын жөндеу экструзия процесінің сапасы мен тиімділігін сақтау үшін өте маңызды. Өндіріс кезінде туындайтын жалпы мәселелерді түсіну және тиісті түзету шараларын қолдану арқылы өндірушілер алюминий профильдерінің қажетті техникалық сипаттамаларға сәйкес келетініне көз жеткізе алады. Тұрақты техникалық қызмет көрсету және уақтылы жөндеу қалыптардың қызмет ету мерзімін ұзартып қана қоймайды, сонымен қатар экструзия процесінің жалпы өнімділігін арттырады. Алюминий өнімдеріне сұраныс өсіп келе жатқандықтан, қалыптарды жөндеуге және техникалық қызмет көрсетуге инвестициялау нарықта бәсекеге қабілетті болып қалуды мақсат ететін өндірушілер үшін өте маңызды болады.
Белгіленген әдістерге сүйене отырып және экструзия процесін үздіксіз бақылай отырып, өндірушілер ақауларды азайта алады, өнім сапасын жақсарта алады және сайып келгенде тұтынушылардың қанағаттанушылығына қол жеткізе алады. Сонымен қатар, жұмыс күші ішінде үздіксіз жетілдіру және оқыту мәдениетін қалыптастыру инновациялық шешімдерге және операциялық тиімділікті арттыруға, өндірушінің саладағы позициясын одан әрі нығайтуға әкелуі мүмкін.
Алюминий экструзия қалыптарын жөндеуге қатысты жиі қойылатын сұрақтар және сұрақтар
1.Алюминий экструзиясы үшін материалды қалай таңдауға болады?
Алюминий экструзиясының материалдарын таңдағанда, олардың тозуға төзімділігін, жылу өткізгіштігін және беріктігін ескеріңіз. Жалпы материалдарға жоғары хромды болат пен алюминий қорытпалары жатады, олар жақсы өңдеу қасиеттерін көрсете отырып, жоғары температура мен қысымға төтеп бере алады.
2.Алюминий экструзия процесі кезінде қалыптар температурасы қалай бақыланады?
Қалып температурасын реттеуге жылыту немесе салқындату жүйелері арқылы қол жеткізуге болады. Қалыптың дұрыс температурасын сақтау металл ағынының кедергісін азайтуға, экструзия ақауларын болдырмауға және өнім сапасын жақсартуға көмектеседі.
3.Алюминий экструзия қалыптарының жалпы ақаулары қандай?
Кең таралған сәтсіздіктерге матаның тозуы, нашар дәнекерлеу, беткі жолақтар, майысу және бұрмалану жатады. Бұл проблемалар көбінесе экструдталған өнімнің сапасы мен дәлдігіне әсер етеді.
4.Алюминий экструзия қалыптарының тозуын қалай болдырмауға болады?
Тұрақты техникалық қызмет көрсету және тексеру тозуды болдырмаудың кілті болып табылады. Сәйкес майлау материалдарын пайдалану, экструзия жылдамдығы мен температурасын бақылау және қалыпты жөндеу жұмыстарын орындау штамптың қызмет ету мерзімін ұзартуы мүмкін.
5.Алюминий экструзия қалыптарын жөндеудің соңғы технологиялары қандай?
Жөндеудің соңғы технологиялары лазермен дәнекерлеуді, 3D басып шығаруды жөндеуді және бетті жабуды қамтиды. Бұл технологиялар тозған және зақымдалған қалыптарды тиімді жөндеуге және қалыптардың өнімділігі мен қызмет ету мерзімін жақсартуға мүмкіндік береді.
