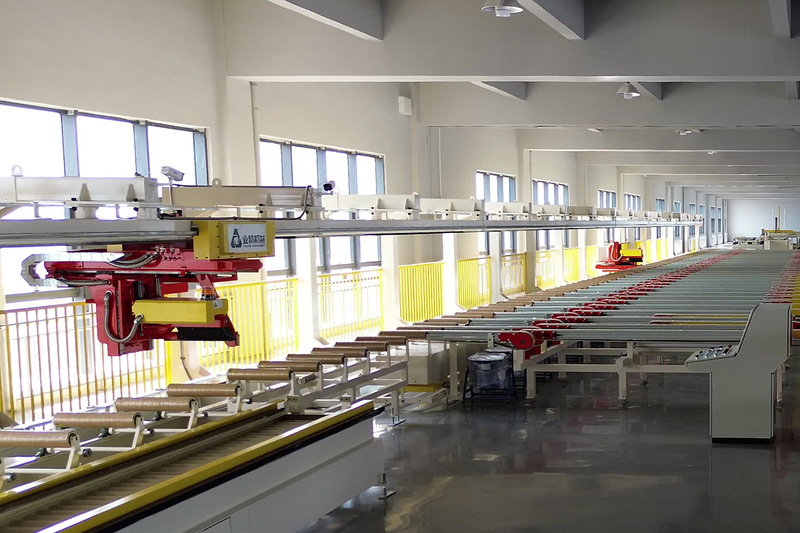

Алюминий экструзия желілеріне арналған интеллектуалды қос рельсті үш басты тартқыш жүйесі
YJING Extrusion компаниясының қос рельсті үш басты тартқышы - бұл жоғары тиімді алюминий экструзиясының өндірістік желілерімен үздіксіз интеграциялау үшін арнайы жасалған жетілдірілген интеллектуалды шешім. Жаңашылдығымен, сенімділігімен және автоматтандыру мүмкіндіктерімен танымал бұл тартқыштар жүйесі заманауи алюминий экструзия зауыттарының қатаң стандарттарына сәйкес келетін жоғары тарту дәлдігін, профиль бетінің минималды ақауларын және жоғары үйлестірілген операцияларды қамтамасыз етеді.
Қос рельсті үш жақты дизайн
Жүйе екі серво тартым басынан және бір жоғары жылдамдықты аралау басынан тұратын қос рельсті, үш басты құрылымды ұсынады. Бұл біріктірілген конфигурация үздіксіз және үйлестірілген тарту мен аралауды қолдайды, өндіріс өнімділігін және профиль бетінің сапасын айтарлықтай жақсартады.
Интеллектуалды тартқыш жинағы жоғарғы және төменгі рельстерді, қос серво тартым қондырғыларын (әрқайсысында біріктірілген сервожетекті және басқару жүйелері бар) және дәлме-дәл әзірленген тартқыш жетекті сырғанақ жинағын қамтиды. Бұл құрамдас бөліктер жоғары температура және жоғары жылдамдықты экструзия орталарында сенімді жұмыс істеу үшін жасалған.
Интеллектуалды басқару және жоғары дәлдіктегі қозғалыс
Сервомен басқарылатын функциялар
Жоғарғы және төменгі тартқыштар Siemens сервобасқару жүйелерімен жабдықталған, олар дәл басқарады:
* Тарту саяхаты
* Паллеттерді көтеру және түсіру
* Паллет тұтқасын кеңейту және тарту
* Қысқыш жүйені көтеру және айналдыру
* Материалды блоктау механизмі
Сервожүйелер біркелкі қозғалысты басқаруды, дәл орналастыруды және жылдам жауап беру уақытын қамтамасыз етеді, тіпті жоғары жылдамдықты экструзия кезінде де сенімді өңдеуді қамтамасыз етеді.
Сөре және пинион және бұрандалы жетек жүйелері
* Жоғарғы және төменгі түсіру механизмдері нақты уақыттағы кері байланыс пен позицияны басқару үшін тірек пен тісжетектерді пайдаланады.
* Жоғары дәлдіктегі бұрандалы және сызықты бағыттаушы жүйелер көтеру, қысу, айналу және блоктау қозғалыстарын жүргізу үшін қолданылады — 0,2 мм деңгейінде позициялық дәлдікке қол жеткізу.
Бұл мүмкіндіктер жүйенің сәулеттік және өнеркәсіптік деңгейдегі алюминий профильдерінде талап етілетін қатаң рұқсаттарға сұранысты қанағаттандыратынына кепілдік береді.
Оңтайландырылған тарту және қайтару операциялары
* Жоғарғы тартқыш экспорттық платформаның үстіндегі бағыттаушы рельске орнатылған.
* Төменгі тартқыш экспорттық платформаның астындағы бағыттаушы рельске орнатылған.
Жұмыс кезінде тартқыштың болат конструкциядан жасалған серво басқарылатын қысқыш тұтқасы экструдталған алюминийді ұстау үшін созылады, оны сыртқа шығарады, содан кейін оның жоғары жылдамдықты қайтару циклі кезінде кері тартылады. Жеңіл және сезімтал дизайн қозғалыс сезімталдығы мен жұмыс тұрақтылығын арттырады.
Үйлестірілген қос тартқыш жұмыс процесі
Бірінші алюминий штангасы экструдталған кезде:
* Төменгі тартқыш тартылуды бастау үшін пресстің алдыңғы көлденең розеткасына жылжиды.
* Екі тартқыш кезектесіп жұмыс істейді, бір-бірін қабаттастырмай тарту және қайтару әрекеттерін дербес орындайды, үзіліссіз үздіксіз экструзияны қамтамасыз етеді.
Бұл бағдарламаланған ынтымақтастық дайындамаларды ауыстыру кезінде тегіс аралау және қысқыш ауысуларға мүмкіндік береді, профиль бетіндегі діріл сызықтарын тиімді түрде жояды және беттің жалпы өңдеуін жақсартады.
Біріктірілген үзіліс аралау жүйесі
Нақты уақыттағы профильді аралау
Экспорттық платформаның жоғары температуралық бөлігіндегі сөндіру бөлімінен кейін экструдталған алюминийді нақты уақыт режимінде дәл кесуді жүзеге асыру үшін үзіліс кесу арасы орнатылады.
Сервомен жұмыс істейтін жоғары жылдамдықты аралау
* Тегіс, тұрақты қозғалыс үшін қос сызықтық бағыттағыштарды пайдаланады.
* Сервомотор тізбегі экструзия жылдамдығын синхронды бақылауға мүмкіндік береді.
* Оптикалық байланыс жүйесі дәл аралау орындары үшін жылдам жауап беруге және дәл орналастыруға мүмкіндік береді.
Жетілдірілген аралау механизмі
* Аралау қозғалтқышы сервомотормен және бұрандамен басқарылатын беру механизмімен жұмыс істейді.
* Алюминий жоңқаларын тиімді жинау және таза жұмыс ортасын сақтау үшін ара дискінің үстіне жоғары қысымды центрифугалық желдеткіш орнатылған.
* Серво жетекті цилиндр қысқышы арқылы кесу ұштарын қажетті орынға айналдыратын жылдам қабылдау басы мен құйрық құрылғысымен жабдықталған.
Неліктен YJING Extrusion тартқыш жүйесін таңдау керек?
* Дәлелденген тәжірибе: алюминий экструзиясын автоматтандыруда он жылдан астам салалық тәжірибеге негізделген.
* Біріктірілген инновация : Тасымалдау және аралау операциялары арасындағы үздіксіз байланыс тиімділік пен өнім сапасын арттырады.
* Сенімділік және дәлдік : Неміс Siemens серво жүйелері, жоғары дәлдіктегі механикалық жинақтар және модульдік дизайн ұзақ мерзімді өнімділікті және ең аз тоқтау уақытын қамтамасыз етеді.
* Қол жетімді теңшеу: әртүрлі экструзия желісі конфигурациялары мен өндірістік қуаттарға бейімделуі мүмкін.
