Сақтау үстелі
Жинау құрылғысы киіз таспамен қозғалады, ол негізінен профильдерді экспорттық платформадан салқындату үстеліне көлденең тасымалдайды. Теру құрылғысы 480°C температураға дейін төзімді жоғары температуралы киіз белбеумен жабдықталған. Ол инвертор қозғалтқышымен + бұрандалы тісті турбиналық-құрт редукторымен қозғалады және алға және кері бағытта берілуі мүмкін; ол әртүрлі алюминий материалдарына сәйкес стандартты дизайнмен қамтамасыз етілуі мүмкін. Осьтік ағынды салқындату желдеткіші жинау құрылғысының астында жабдықталған және энергияны үнемдеу үшін салқындатқышты профильдердің ұзындығына сәйкес топтарға қосуға және тоқтатуға болады.

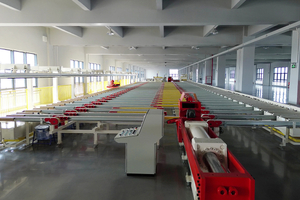

Салқындату үстелі - профильді түзету алдында сақтау және салқындату платформасы, трансмиссияға арналған жоғары температуралы киіз таспамен және жылжымалы тірекке арналған роликті тізбекпен, температураға төзімділігі 480 ℃ жоғары температуралы киіз белдікпен, инвертор қозғалтқышымен + бұрандалы тісті турбинаның құрт редукторымен басқарылады, кері бұрылып, әртүрлі беріліс материалдарымен және стандартты сәйкес алюминиймен қамтамасыз етілуі мүмкін.
Шамадан тыс түзететін машина механизмі 280°С температураға төзімді, төмен температуралы киіз таспамен жабдықталған. Ол инвертор қозғалтқышы + бұрандалы беріліс және червякты редуктор арқылы қозғалады және алға және кері бағытта берілуі мүмкін; шамадан тыс түзететін алюминий арқалық көтергіш роликпен жабдықталған, ол конвейер таспасына тиген кезде профильді сызатпау үшін оны түзеткенде профильді 10 мм-ге көтереді. Асқын түзеткіш механизмнің қызметі салқындатылған профильдерді зембілге беру, содан кейін түзетілген профильдерді сақтау үстеліне жіберу; әртүрлі алюминий материалдары үшін сәйкес стандартты конструкциялар бар.
Сақтау үстелі түзетілген профильдерді сақтауға және оларды дайын ара үстеліне көлденең тасымалдау үшін орталықтандыруға арналған конвейер болып табылады. Сақтау үстелі 280°С температураға төзімді төмен температуралы киіз белбеумен жабдықталған. Ол жиілікпен басқарылатын қозғалтқыш + бұрандалы беріліс және червякты редуктор арқылы басқарылады және алға және кері беріліс үшін пайдалануға болады; әртүрлі алюминий материалдарына сәйкес келетін стандартты дизайн ұсынылуы мүмкін.
Аяқталған аралау үстелі
Дайын аралау үстелі үш бөліктен тұрады: аралау үстелі, дайын аралау үстелі және бекіту үстелі, функциясы профильдерді қажетті ұзындыққа аралау болып табылады, оның артықшылығы жоғары аралау дәлдігі мен жалпақ аралау жиегі.
Аралау үстелі – бұл материалды алу үшін биіктік айырмашылығын қалыптастыру үшін сақтау үстелімен ынтымақтаса отырып, бүкіл қондырғыны көтеру және түсіру үшін гидравликалық цилиндрлермен басқарылатын, содан кейін қуат жетегі бар төмен температуралы киіз роликтің көмегімен профильдерді мөлшерлеу үстеліне жіберетін конвейер роликті конвейердің бөлімі. Ол түрлендіргіш қозғалтқышпен + бұрандалы тісті турбиналық құрт редукторымен қозғалады және алға және кері бағытта берілуі мүмкін.
Дайын аралау өлшемді кестемен анықталатын ұзындығы профильдерді аралау үшін қолданылады, оны қолмен немесе автоматты түрде басқаруға болады, цилиндрмен итеріледі, көлденең қоректенеді және беру жылдамдығы реттеледі. Дайын аралау дискінің диаметрі, максималды аралау сыйымдылығын әртүрлі алюминий профильді өндіріс қажеттіліктеріне сәйкес келтіруге болады, жоғары қуатты алюминий чипті сору құрылғысымен жабдықталған, таза және экологиялық таза.
Өлшемді белгілеу үстелінде әр түрлі алюминий профильдерінің қажеттіліктеріне сәйкес келетін максималды тексеру ұзындығы бар сервомотормен басқарылатын берілістер арқылы қозғалатын және орналастырылатын аспалы өлшем тақтасы бар. Тоқтатқышты орналастырғаннан кейін үстелдің конвейер роликті конвейеріне профильді тығынға тиетін жағдайға жеткізу үшін қуатпен басқарылатын төмен температуралы киіз ролик көмектеседі, содан кейін оны белгіленген ұзындықта аралайды. Криогенді киіз роликтердің ені мен аралығы әртүрлі алюминий профильдерінің талаптарына бейімделуі мүмкін және алға және кері айналымда тасымалдана алады. Өлшемді үстелдің конвейерлік роликті конвейері де гидравликалық цилиндрлер арқылы тұтастай көтеріліп, түсіріліп, кесілген профильдерді жинақтау құрылғысына беру үшін жинақтау құрылғысымен бірге биіктік айырмашылығын қалыптастыруға болады.
