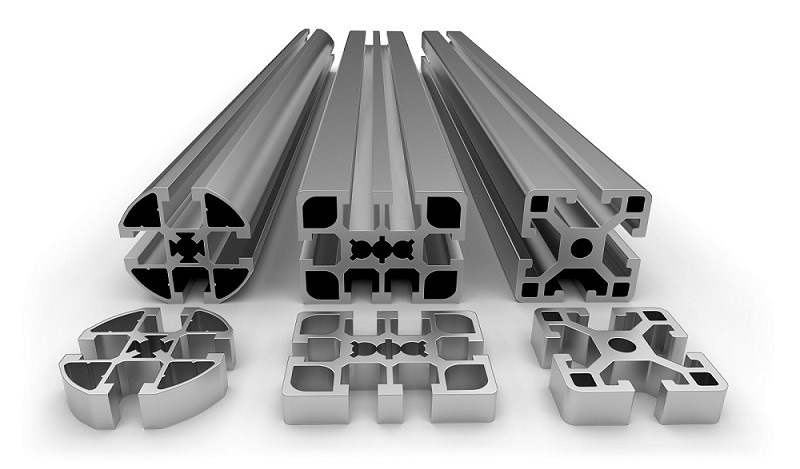

Alyuminiy ekstruziyasi ishlab chiqarish jarayoni bo'lib, alyuminiy qotishmasini qolipdan o'tkazish orqali kerakli kesma profilga shakllantirishni o'z ichiga oladi. Bu jarayon alyuminiyning engilligi, mustahkamligi va korroziyaga chidamliligi tufayli turli sohalarda keng qo'llaniladi. Biroq, alyuminiy ekstruziyasida eng yaxshi natijalarga erishish uchun ekstrudirovka qilinadigan komponentlarning dizaynini optimallashtirish juda muhimdir. Ushbu maqola alyuminiy ekstruziyasi uchun dizaynlarni optimallashtirish, samaradorlik, iqtisodiy samaradorlik va yuqori sifatli natijalarni ta'minlash bo'yicha turli strategiyalar va fikrlarni o'rganadi.
Alyuminiy ekstruziyasini tushunish
Optimallashtirish strategiyalariga sho'ng'ishdan oldin alyuminiy ekstruziyasining asoslarini tushunish kerak. Jarayon alyuminiy ignabargli plitalarni ma'lum bir haroratga qizdirish bilan boshlanadi, bu esa ularni egiluvchan qiladi. Keyin isitiladigan ignabargli plitalar gidravlik press yordamida matritsa orqali itarilib, uzun uzunlikdagi alyuminiy profillarni hosil qiladi. Ushbu profillar o'lchamiga qarab kesilishi va turli xil ilovalar uchun qayta ishlanishi mumkin.
Dizaynni optimallashtirishning asosiy omillari
Materialni tanlash
To'g'ri alyuminiy qotishmasini tanlash juda muhimdir. Turli xil qotishmalar turli xil mexanik xususiyatlarga, korroziyaga chidamliligiga va ish qobiliyatiga ega. Ekstruziya uchun keng tarqalgan qotishmalar 6061, 6063 va 7075 ni o'z ichiga oladi, ularning har biri muayyan ilovalar uchun mos keladi. Misol uchun, 6063 ko'pincha arxitektura ilovalari uchun mukammal tugatish va ekstrudativlik tufayli ishlatiladi. Ilovangizning o'ziga xos talablarini tushunish sizga eng mos qotishma tanlashda yordam beradi.
Die dizayn
Kalıp ekstruziya jarayonida hal qiluvchi komponent hisoblanadi. Yaxshi ishlab chiqilgan qolip ekstrudirovka qilingan mahsulot sifatini sezilarli darajada oshirishi mumkin. Ko'rib chiqilishi kerak bo'lgan omillarga qolipning shakli, o'lchami va matritsa orqali material oqimi kiradi. Balanslangan oqim burish va sirt kamchiliklari kabi kamchiliklarni kamaytirishi mumkin. Bundan tashqari, matritsa ekstruziya jarayonida alyuminiyning termal kengayishini ta'minlash uchun mo'ljallangan bo'lishi kerak, bu esa izchil natijalarni ta'minlaydi.
Profil dizayni
Profilning geometriyasi ekstruziya jarayonida muhim rol o'ynaydi. Oddiy shakllarni siqib chiqarish osonroq va kamroq kuch talab qiladi, murakkab shakllar esa xarajatlarning oshishiga va potentsial nuqsonlarga olib kelishi mumkin. Dizaynerlar funksionallik va ishlab chiqarish o'rtasidagi muvozanatni maqsad qilib qo'yishlari kerak. Misol uchun, qovurg'alar yoki gardishlar kabi xususiyatlarni o'z ichiga olish ekstruziya jarayonini sezilarli darajada murakkablashtirmasdan profilning mustahkamligini oshirishi mumkin.
Devor qalinligi
Bir xil devor qalinligi barqaror ekstruziya sifati uchun juda muhimdir. O'zgaruvchan devor qalinligi notekis sovutish va buzilish kabi muammolarga olib kelishi mumkin. Dizaynerlar strukturaviy yaxlitlik uchun minimal qalinlik talablarini hisobga olgan holda profil bo'ylab izchil devor qalinligiga intilishlari kerak. Bundan tashqari, devor qalinligining yakuniy mahsulotning umumiy og'irligi va kuchiga ta'sirini hisobga olish kerak.
Qoralama burchaklar
Dizayndagi qoralama burchaklarni kiritish ekstrudirovka qilingan profilni matritsadan osonroq olib tashlashni osonlashtirishi mumkin. Shaklning murakkabligiga qarab, odatda 1-3 graduslik qoralama burchagi tavsiya etiladi. Bu e'tibor, ekstraksiya jarayonida profil va matritsaga zarar yetkazmaslikka yordam beradi. To'g'ri ishlab chiqilgan qoralama burchaklar, shuningdek, ekstrudirovka qilingan mahsulotning sirtini yaxshilashi mumkin.
Tolerantliklar
Tegishli tolerantliklarni o'rnatish ekstrudirovka qilingan profillarning talab qilinadigan spetsifikatsiyalarga javob berishini ta'minlash uchun juda muhimdir. Qattiq toleranslar ishlab chiqarish xarajatlarining oshishiga va etkazib berish muddatini uzaytirishi mumkin. Dizaynerlar dastur asosida kerakli tolerantliklarni baholashlari va iloji bo'lsa, standart toleranslardan foydalanishni ko'rib chiqishlari kerak. Tushunmovchiliklarga yo'l qo'ymaslik uchun ushbu tolerantliklarni ishlab chiqarish jamoasiga aniq etkazish juda muhimdir.
Yuzaki tugatish
Ekstrudirovka qilingan profilning sirt qoplamasi uning estetik jozibasi va ishlashiga ta'sir qilishi mumkin. Dizaynerlar anodlangan, bo'yalgan yoki tegirmon qoplamasi bo'ladimi, kerakli qoplamani va ekstruziya jarayoniga qanday ta'sir qilishini hisobga olishlari kerak. Ba'zi tugatishlar qo'shimcha ishlov berish bosqichlarini talab qilishi mumkin, bu umumiy dizaynga kiritilishi kerak. Masalan, anodizatsiya korroziyaga chidamliligini oshirishi mumkin, ammo anodlangan qatlamni joylashtirish uchun dizaynda qo'shimcha qalinlikni talab qilishi mumkin.
Qayta ishlashdan keyingi mulohazalar
Ekstruziyadan so'ng profillar kesish, ishlov berish yoki yig'ish kabi qo'shimcha ishlov berishni talab qilishi mumkin. Dizaynerlar muvofiqlik va samaradorlikni ta'minlash uchun dizayn bosqichida ushbu qayta ishlashdan keyingi bosqichlarni hisobga olishlari kerak. Masalan, oson ishlov berishni osonlashtiradigan xususiyatlarni loyihalash vaqtni tejash va xarajatlarni kamaytirish imkonini beradi. Bundan tashqari, ishlov berishdan keyingi uskunaning imkoniyatlarini tushunish, ular bilan ishlash osonroq bo'lgan profillarni loyihalashda yordam beradi.
Dizaynni optimallashtirish bo'yicha eng yaxshi amaliyotlar
Ekstruziya bo'yicha mutaxassislar bilan hamkorlik qiling
Dizayn bosqichida tajribali ekstruziya muhandislari bilan ishlash qimmatli tushunchalarni berishi va jarayonning boshida yuzaga kelishi mumkin bo'lgan muammolarni aniqlashga yordam beradi. Ularning tajribasi material tanlash, qolip dizayni va profil geometriyasini boshqarishi mumkin. Hamkorlik, shuningdek, umumiy dizaynni yaxshilaydigan innovatsion echimlarga olib kelishi mumkin.
SAPR dasturidan foydalaning
Kompyuter yordamida loyihalash (SAPR) dasturi ekstruziya jarayonini vizuallashtirish va simulyatsiya qilishda yordam berishi mumkin. Ushbu texnologiya dizaynerlarga ishlab chiqarishdan oldin turli stsenariylarni sinab ko'rish va dizaynlarni optimallashtirish imkonini beradi, bu esa qimmatbaho xatolar ehtimolini kamaytiradi. Murakkab SAPR vositalari, shuningdek, ekstrudirovka qilingan profillarning termal va mexanik harakatlarini simulyatsiya qilishi mumkin, bu esa mumkin bo'lgan ishlash muammolari haqida chuqurroq ma'lumot beradi.
Prototip sinovi
Ekstrudirovka qilingan profillarning prototiplarini yaratish dizayndagi kamchiliklarni va yaxshilash joylarini aniqlashga yordam beradi. Haqiqiy sharoitlarda prototiplarni sinovdan o'tkazish to'liq miqyosli ishlab chiqarishdan oldin zarur tuzatishlar kiritish imkonini beruvchi ishlash va chidamlilik haqida tushuncha beradi. 3D bosib chiqarish kabi tezkor prototiplash usullari, ayniqsa, murakkab dizaynlarni tez va tejamkorlik bilan sinab ko'rish uchun foydali bo'lishi mumkin.
Barqarorlikni ko'rib chiqing
Sanoat yanada barqaror amaliyotga o'tayotganda, dizaynerlar o'z dizaynlarining atrof-muhitga ta'sirini hisobga olishlari kerak. Qayta ishlangan alyuminiydan foydalanish va qayta ishlashga mo'ljallangan dizayn ekstruziya jarayonining barqarorligini oshirishi mumkin. Bundan tashqari, ishlab chiqarish jarayonida chiqindilarni minimallashtirish uchun dizaynlarni optimallashtirish yanada ekologik toza ishlab chiqarish jarayoniga hissa qo'shishi mumkin.
Doimiy takomillashtirish
Alyuminiy ekstruziya dizaynini optimallashtirish doimiy jarayondir. Ishlab chiqarish va oxirgi foydalanuvchilarning fikr-mulohazalarini to'plash takomillashtirish sohalarini aniqlashga yordam beradi va kelajakdagi dizaynlarda innovatsiyalarni rag'batlantiradi. Dizayn va ishlab chiqarish guruhlarida doimiy takomillashtirish madaniyatini o'rnatish vaqt o'tishi bilan yaxshi mahsulot va jarayonlarga olib kelishi mumkin.
Xulosa
Alyuminiy ekstruziyasi uchun dizaynlarni optimallashtirish ko'p qirrali jarayon bo'lib, u turli omillarni, jumladan, material tanlash, qolip dizayni, profil geometriyasi va qayta ishlashdan keyingi ehtiyojlarni diqqat bilan ko'rib chiqishni talab qiladi. Eng yaxshi amaliyotlarga rioya qilish va mutaxassislar bilan hamkorlik qilish orqali dizaynerlar o'zlarining ilovalari talablariga javob beradigan samarali, tejamkor va yuqori sifatli alyuminiy ekstruziyalarini yaratishlari mumkin.
Tez-tez so'raladigan savollar
1. Ekstruziya uchun ishlatiladigan eng keng tarqalgan alyuminiy qotishmasi nima?
Ekstruziya uchun eng keng tarqalgan alyuminiy qotishmalari 6061 va 6063 bo'lib, ularning mukammal ekstrudativligi va mexanik xususiyatlari bilan mashhur.
2. Devor qalinligi ekstruziya jarayoniga qanday ta'sir qiladi?
Bir xil devor qalinligi barqaror sifat uchun juda muhimdir. Turli qalinlik nuqsonlarga va notekis sovutishga olib kelishi mumkin.
3. Ekstruziyada qoralama burchaklar qanday rol o'ynaydi?
Chizma burchaklari extruded profilni matritsadan olib tashlashni osonlashtiradi, ekstraksiya paytida shikastlanishning oldini oladi.
4. SAPR dasturi ekstruziya dizaynlarini optimallashtirishda yordam bera oladimi?
Ha, SAPR dasturi dizaynerlarga ekstruziya jarayonini tasavvur qilish va simulyatsiya qilish imkonini beradi, bu esa yuzaga kelishi mumkin bo'lgan muammolarni erta aniqlashga yordam beradi.
5. Ekstrudirovka qilingan alyuminiy profillar uchun qanday keyingi ishlov berish bosqichlari mavjud?
Umumiy ishlov berishdan keyingi bosqichlar dastur talablariga qarab kesish, ishlov berish, anodlash va bo'yashni o'z ichiga oladi.
