Aké materiály sa používajú v sťahovacích valcoch na vytláčanie hliníka?

Zobrazenia: 222 Autor: Rebecca Čas vydania: 2025-02-08 Pôvod: stránky

Opýtajte sa

Ponuka obsahu

● Úloha spätných valcov v lisoch na vytláčanie hliníka

● Kľúčové požiadavky na materiál pre valce so spätným chodom

● Bežné materiály používané v sťahovacích valcoch

>> 1. Vysokopevnostné oceľové zliatiny

>> 2. Nerezová oceľ

>> 3. Zliatiny na báze niklu

>> 4. Zliatiny titánu

>> 5. Pokročilé kompozitné materiály

● Výrobné procesy pre sťahovacie valce

● Dôležitosť správnej údržby

● Budúce trendy v materiáloch sťahovacích valcov

● Environmentálne aspekty

● Prípadové štúdie: Výkon materiálu v aplikáciách v reálnom svete

>> Prípadová štúdia 1: Vysokopevnostná oceľ vo veľkoobjemovej výrobe

>> Prípadová štúdia 2: Nerezová oceľ v korozívnom prostredí

>> Prípadová štúdia 3: Zliatiny titánu v aplikáciách s kritickou hmotnosťou

● Úloha hydrauliky vo výkone ťahacieho valca

● Proces extrúzie a funkcia vyťahovacieho valca

● Záver

● Často kladené otázky (FAQ)

>> 1. Aká je primárna funkcia vyťahovacích valcov v lise na vytláčanie hliníka?

>> 2. Prečo je výber materiálu dôležitý pre vytláčacie valce pre lisovanie hliníka?

>> 3. Aké sú najbežnejšie materiály používané v hliníkových extrúznych lisovacích valcoch?

>> 4. Ako správna údržba ovplyvňuje výkon spätných valcov?

>> 5. Aké budúce trendy môžeme očakávať v materiáloch pre hliníkové extrúzne lisovacie valce?

● Citácie:

Extrúzia hliníka je kľúčovým výrobným procesom v rôznych priemyselných odvetviach, od stavebníctva až po automobilový priemysel. Srdcom tohto procesu je extrúzny lis, komplexný stroj s mnohými komponentmi pracujúcimi v harmónii na tvarovaní hliníka do požadovaných profilov. Jednou z kľúčových súčastí vytláčacieho lisu je vyťahovací valec, ktorý hrá zásadnú úlohu pri prevádzke lisu. V tomto obsiahlom článku preskúmame materiály používané v extrúznych lisovacích valcoch hliníka, ich vlastnosti a prečo sú zvolené pre túto kritickú aplikáciu.

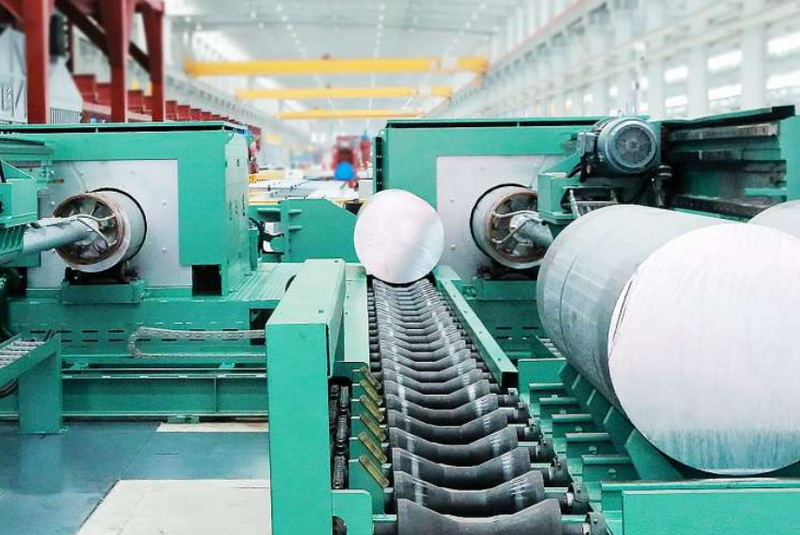

Lis na vytláčanie hliníka_02

Úloha spätných valcov v lisoch na vytláčanie hliníka

Sťahovacie valce, tiež známe ako spätné valce, sú hydraulické valce zodpovedné za vrátenie barana lisu do jeho 'hore' polohy po procese extrúzie. Sú rozhodujúce pre udržanie presnosti pohybujúcej sa úrovne taniera pri pohybe smerom nadol aj pri spätnom pohybe.[5]

Tieto valce si musia udržiavať vysokú úroveň presnosti, typicky udržujú pohyb pohyblivej dosky v rozmedzí 0,001 palca v celom rozsahu pohybu. Okrem toho sú navrhnuté tak, aby vyžadovali minimálnu údržbu a sú prijaté opatrenia na zabránenie úniku oleja, ktorý by mohol kontaminovať extrudovaný produkt.[5]

Kľúčové požiadavky na materiál pre valce so spätným chodom

Materiály použité v spätných valcoch musia mať špecifické vlastnosti, aby odolali náročným podmienkam procesu extrúzie:

1. Vysoká pevnosť, aby odolala extrémnym tlakom

2. Vynikajúca odolnosť proti opotrebovaniu

3. Odolnosť proti korózii

4. Tepelná stabilita

5. Dobrá opracovateľnosť pre presnú výrobu

Pri výbere materiálov pre komponenty lisu na vytláčanie hliníka, vrátane spätných valcov, je potrebné zvážiť niekoľko faktorov:

1. Prevádzková teplota: Materiál si musí zachovať svoju pevnosť a rozmerovú stabilitu pri vysokých teplotách spojených s vytláčaním hliníka.

2. Odolnosť voči tlaku: Posuvné valce musia vydržať obrovské tlaky spojené s procesom vytláčania, ktoré môžu dosiahnuť až 15 000 ton.

3. Odolnosť proti opotrebeniu: Materiál by mal odolať opotrebovaniu pri opakovanom použití a kontaktu s inými komponentmi lisu.

4. Odolnosť proti korózii: Odolnosť proti korózii je kľúčová, najmä v prostrediach, kde môže byť valec vystavený chladiacej kvapaline alebo iným potenciálne korozívnym látkam.

5. Tepelná vodivosť: Dobrá tepelná vodivosť môže pomôcť pri riadení tepla počas procesu vytláčania.

6. Efektívnosť nákladov: Zatiaľ čo výkon je rozhodujúci, výber materiálu musí byť aj ekonomicky životaschopný pre výrobu vo veľkom meradle.

7. Obrobiteľnosť: Materiál by sa mal dať relatívne ľahko opracovať podľa presných špecifikácií požadovaných pre valce s posuvnými lisovníkmi.[1]

Bežné materiály používané v sťahovacích valcoch

Pozrime sa na niektoré z najbežnejšie používaných materiálov v hliníkových extrúznych lisovacích valcoch:

1. Vysokopevnostné oceľové zliatiny

Vysokopevnostné oceľové zliatiny patria medzi najbežnejšie materiály používané na lisovacie valce. Tieto zliatiny ponúkajú vynikajúcu pevnosť, trvanlivosť a odolnosť proti opotrebovaniu. Niektoré populárne zliatiny ocele zahŕňajú:

- Oceľ 4140: Táto chróm-molybdénová legovaná oceľ ponúka vysokú pevnosť a dobrú húževnatosť. Často sa používa v aplikáciách vyžadujúcich vysokú odolnosť voči namáhaniu.

- Oceľ 4340: Oceľ 4340, známa svojou vynikajúcou pevnosťou a húževnatosťou, je ideálna pre komponenty vystavené vysokému namáhaniu a rázovému zaťaženiu.

- Nástrojová oceľ H13: Táto nástrojová oceľ spracovaná za tepla je známa svojou vynikajúcou odolnosťou voči tepelnej únave a pevnosťou pri vysokých teplotách, vďaka čomu je vhodná pre lisovacie valce pri vysokoteplotných procesoch vytláčania.[1]

2. Nerezová oceľ

Nehrdzavejúca oceľ je ďalšou vynikajúcou voľbou pre posuvné valce vďaka svojej odolnosti proti korózii a vysokej pevnosti. Niektoré vhodné druhy nehrdzavejúcej ocele zahŕňajú:

- Nerezová oceľ 17-4 PH: Táto nehrdzavejúca oceľ vytvrdzujúca zrážaním ponúka vysokú pevnosť a dobrú odolnosť proti korózii.

- Nehrdzavejúca oceľ 316: Nerezová oceľ 316, ktorá je známa svojou vynikajúcou odolnosťou proti korózii a dobrou pevnosťou pri zvýšených teplotách, je vhodná pre tlakové valce v korozívnom prostredí.[1]

3. Zliatiny na báze niklu

Pre odolnosť voči extrémnym teplotám a korózii môžu byť zliatiny na báze niklu vynikajúcou voľbou pre posuvné valce:

- Inconel 718: Táto zliatina niklu a chrómu ponúka výnimočnú pevnosť a odolnosť proti korózii pri vysokých teplotách, vďaka čomu je vhodná pre vysokoteplotné procesy extrúzie.

- Hastelloy C-276: Hastelloy C-276, známy svojou vynikajúcou odolnosťou proti korózii, môže byť použitý vo valcoch s posuvnými lismi pre extrúzne lisy pracujúce vo vysoko korozívnych prostrediach.[1]

4. Zliatiny titánu

Aj keď sú zliatiny titánu menej bežné kvôli ich vyššej cene, môžu ponúkať jedinečné výhody pre valce s posuvnými zápustkami:

- Ti-6Al-4V: Táto zliatina titánu ponúka vynikajúci pomer pevnosti k hmotnosti a dobrú odolnosť proti korózii. Môže byť prínosom v aplikáciách, kde je redukcia hmotnosti rozhodujúca.[1]

5. Pokročilé kompozitné materiály

V posledných rokoch sa skúmali pokročilé kompozitné materiály na použitie v komponentoch extrúznych lisov vrátane posuvných valcov:

- Polyméry vystužené uhlíkovými vláknami (CFRP): Tieto materiály ponúkajú vysokú pevnosť a tuhosť, pričom sú výrazne ľahšie ako tradičné kovy. Môžu byť navrhnuté tak, aby odolali vysokým teplotám a tlakom.

- Keramické matricové kompozity (CMCs): Tieto pokročilé materiály ponúkajú vynikajúci výkon pri vysokých teplotách a odolnosť proti opotrebeniu, čo z nich robí potenciálnych kandidátov pre budúce aplikácie lisovacích valcov.[1]

Lis na vytláčanie hliníka_1

Výrobné procesy pre sťahovacie valce

Výrobný proces hliníkových extrúznych lisovacích valcov je rozhodujúci pre zabezpečenie ich výkonu a dlhej životnosti. Tu je niekoľko kľúčových krokov:

1. Výber materiálu: Na základe špecifických požiadaviek vytlačovacieho lisu sa zvolí vhodný materiál.

2. Kovanie alebo odlievanie: Základný tvar valca je vytvorený procesom kovania alebo odlievania.

3. Obrábanie: Pre dosiahnutie požadovaných rozmerov a povrchovej úpravy sa používa presné obrábanie.

4. Tepelné spracovanie: Procesy tepelného spracovania sa aplikujú na zlepšenie vlastností materiálu.

5. Povrchová úprava: Na zlepšenie odolnosti proti opotrebovaniu a korózii je možné použiť rôzne povrchové úpravy.

Dôležitosť správnej údržby

Na zabezpečenie dlhej životnosti a optimálneho výkonu hliníkových extrúznych lisovacích valcov je kľúčová správna údržba. Pravidelná analýza oleja a používanie technológie odstredivky môžu výrazne znížiť opotrebovanie kovov a predĺžiť životnosť hydraulických komponentov. Analýzy oleja od zákazníkov centrifúg ukazujú zníženie opotrebovania kovov do bodu, kedy dochádza k minimálnemu alebo žiadnemu opotrebovaniu čerpadiel. Toto výrazné zníženie opotrebovania kovov môže zvýšiť životnosť nových čerpadiel dvakrát až štyrikrát a podobne predĺžiť životnosť použitých čerpadiel.[3]

Okrem toho by spoločnosti zaoberajúce sa extrúziou mali vyrovnávať svoje ťahadlá ako každý týždeň (najlepšie pomocou laserového zarovnania). Toto zosúladenie tiež predĺži životnosť ich hydraulických zariadení a ich vyrobených častí.[3]

Budúce trendy v materiáloch sťahovacích valcov

Ako technológia napreduje, môžeme očakávať nové materiály a výrobné procesy pre hliníkové extrúzne lisovacie valce. Niektoré potenciálne budúce trendy zahŕňajú:

1. Nano-inžinierstvo materiálov so zlepšenými vlastnosťami

2. Hybridné materiály spájajúce výhody rôznych typov materiálov

3. Techniky aditívnej výroby pre zložité konštrukcie valcov

4. Inteligentné materiály so samoliečivými alebo samomazacími vlastnosťami

Environmentálne aspekty

Keďže udržateľnosť sa vo výrobe stáva čoraz dôležitejšou, výber materiálov pre spätné valce musí zohľadňovať aj environmentálne faktory. To zahŕňa:

1. Recyklovateľnosť materiálov

2. Energetická efektívnosť vo výrobných procesoch

3. Zníženie škodlivých emisií pri výrobe a používaní

4. Dlhá životnosť a odolnosť na zníženie odpadu

Prípadové štúdie: Výkon materiálu v aplikáciách v reálnom svete

Aby sme lepšie porozumeli výkonu rôznych materiálov v hliníkových extrúznych lisovacích valcoch, pozrime sa na niekoľko prípadových štúdií:

Prípadová štúdia 1: Vysokopevnostná oceľ vo veľkoobjemovej výrobe

Veľké zariadenie na extrúziu hliníka implementovalo 4340 oceľových valcov so spätným ťahom vo svojom 14 000-tonovom lise. Vytláčacie valce sa posúvajú rýchlosťou 4,7 palca/s a vracajú sa rýchlosťou 4,5 palca/s. Hlavný baran má pôsobivých 65 palcov. vŕtanie a zdvih 13,4 stôp. Dva bočné barany majú 48-palcový vývrt a zdvih 13,4 stôp, zatiaľ čo dva vratné barany majú 16-palcový. vývrty a rovnaký zdvih.[2] Po dvoch rokoch prevádzky vykazovali valce minimálne opotrebovanie a zachovali si vynikajúci výkon, čo dokazuje odolnosť vysokopevnostnej ocele v náročných podmienkach.

Prípadová štúdia 2: Nerezová oceľ v korozívnom prostredí

Pobrežný závod na extrúziu hliníka si vybral nehrdzavejúcu oceľ 316 pre svoje spätné valce kvôli korozívnemu morskému vzduchu. Po piatich rokoch prevádzky vykazovali valce vynikajúcu odolnosť proti korózii v porovnaní s predchádzajúcimi valcami z uhlíkovej ocele, čo viedlo k zníženiu nákladov na údržbu a zlepšeniu spoľahlivosti.

Prípadová štúdia 3: Zliatiny titánu v aplikáciách s kritickou hmotnosťou

Špecializované zariadenie na extrúziu pre letecký priemysel implementovalo do svojho vysoko presného lisu valce z titánovej zliatiny Ti-6Al-4V. Zníženie hmotnosti umožnilo skrátiť časy cyklov a zlepšiť energetickú účinnosť, čím sa vykompenzovali vyššie počiatočné náklady na materiál.

Úloha hydrauliky vo výkone ťahacieho valca

Hydraulický systém hrá kľúčovú úlohu vo výkone spätných valcov. V moderných extrúznych lisoch sú štyri hlavné čerpadlá, ktoré ovládajú extrúzne valce, často čerpadlá s premenlivým objemom servoriadenia. Každý môže mať návrhový tok až 150 gpm. Systém zahŕňa reguláciu otáčok a tlaku v uzavretej slučke, čo zaisťuje presnú činnosť spätných valcov.[2]

Proces extrúzie a funkcia vyťahovacieho valca

Aby ste plne pochopili úlohu valcov s vyťahovaním, je dôležité pochopiť celý proces vytláčania:

Proces vytláčania možno prirovnať k vytláčaniu zubnej pasty z tuby. Nepretržitý prúd zubnej pasty nadobúda tvar okrúhleho hrotu, rovnako ako hliníkový výlisok nadobúda tvar matrice. Výmenou hrotu alebo matrice je možné vytvoriť rôzne profily vytláčania. Ak by ste sploštili otvor tuby zubnej pasty, objavil by sa plochý pásik zubnej pasty. Pomocou výkonného hydraulického lisu, ktorý dokáže vyvinúť tlak od 100 ton do 15 000 ton, možno hliník vytlačiť do takmer akéhokoľvek predstaviteľného tvaru.[4]

Proces vo všeobecnosti prebieha podľa týchto krokov:

1. Kocka sa odleje z prierezu tvaru, ktorý chcete vytvoriť.

2. Hliníkové predvalky sa zahrievajú v peci na približne 750 až 925 °F, čo je bod, kedy sa hliník stáva mäkkou pevnou látkou.

3. Po dosiahnutí požadovanej teploty sa na predvalok a baranidlo nanesie špina alebo mazivo, aby sa časti nezlepili, a predvalok sa prenesie do oceľového vytlačovacieho lisu.

4. Baranidlo vyvíja tlak na predvalok, tlačí ho cez kontajner a cez matricu. Mäkký, ale pevný kov sa vytlačí cez otvor v matrici a opustí lis.

5. Ďalší predvalok sa naloží a privarí k predchádzajúcemu a proces pokračuje. Z extrúzneho lisu môžu vychádzať zložité tvary tak pomaly ako jedna stopa za minútu. Jednoduchšie tvary sa môžu objaviť rýchlosťou 200 stôp za minútu.[4]

Sťahovacie valce vstupujú do hry po dokončení vytláčania, čím sa piest sťahuje do jeho východiskovej polohy pre ďalší cyklus.

Záver

Výber materiálov pre vytláčacie valce pre lisovanie hliníka je kritickým faktorom výkonu, účinnosti a životnosti procesu vytláčania. Zliatiny ocele s vysokou pevnosťou, nehrdzavejúca oceľ, zliatiny na báze niklu, zliatiny titánu a pokročilé kompozitné materiály ponúkajú jedinečné výhody v závislosti od špecifických požiadaviek operácie vytláčania.

Keďže technológia pokračuje v napredovaní, môžeme očakávať, že uvidíme nové materiály a výrobné procesy, ktoré ešte viac zlepšia výkon spätných valcov. Bez ohľadu na zvolený materiál je však pre optimálny výkon a dlhú životnosť rozhodujúca správna údržba a zarovnanie.

Priemysel lisovania hliníka sa neustále vyvíja, poháňaný požiadavkami na vyššiu účinnosť, presnosť a udržateľnosť. Starostlivým výberom materiálov pre kritické komponenty, ako sú spätné valce, môžu výrobcovia zabezpečiť, že budú spĺňať tieto požiadavky pri zachovaní nákladovej efektívnosti a spoľahlivosti ich prevádzky.

Lis na vytláčanie hliníka_01

Často kladené otázky (FAQ)

1. Aká je primárna funkcia vyťahovacích valcov v lise na vytláčanie hliníka?

Sťahovacie valce, tiež známe ako spätné valce, sú zodpovedné za stiahnutie barana lisu do jeho východiskovej polohy po dokončení procesu vytláčania. Zohrávajú kľúčovú úlohu pri udržiavaní presnosti a účinnosti extrúzneho cyklu.

2. Prečo je výber materiálu dôležitý pre vytláčacie valce pre lisovanie hliníka?

Výber materiálu pre spätné valce je kritický, pretože tieto komponenty musia odolávať extrémnym tlakom, vysokým teplotám a opakovaným cyklom namáhania. Správny materiál zaisťuje dlhú životnosť, presnosť a spoľahlivosť v procese extrúzie.

3. Aké sú najbežnejšie materiály používané v hliníkových extrúznych lisovacích valcoch?

Medzi najbežnejšie materiály patria zliatiny ocele s vysokou pevnosťou (napríklad oceľ 4140 a 4340), nehrdzavejúca oceľ (napríklad nehrdzavejúca oceľ 316) a zliatiny na báze niklu (napríklad Inconel 718). Každý materiál ponúka iné výhody, pokiaľ ide o pevnosť, odolnosť proti korózii a tepelnú stabilitu.

4. Ako správna údržba ovplyvňuje výkon spätných valcov?

Pravidelná údržba vrátane analýzy oleja, technológie odstredivky na čistenie oleja a správneho vyrovnania môže výrazne predĺžiť životnosť spätných valcov. Pomáha znižovať opotrebovanie, predchádzať kontaminácii a zaisťuje konzistentný výkon v priebehu času.

5. Aké budúce trendy môžeme očakávať v materiáloch pre hliníkové extrúzne lisovacie valce?

Budúce trendy môžu zahŕňať použitie materiálov vytvorených nanotechnológiou, hybridných materiálov kombinujúcich výhody rôznych typov materiálov, pokročilé výrobné techniky, ako je aditívna výroba, a vývoj inteligentných materiálov so samoliečivými alebo samomazacími vlastnosťami.
