Alyuminiy ekstrusion presslarni orqaga tortish tsilindrlarida qanday materiallar ishlatiladi?

Ko'rishlar: 222 Muallif: Rebekka Nashr qilish vaqti: 2025-02-08 Kelib chiqishi: Sayt

Surishtiring

Kontent menyusi

● Alyuminiy ekstruziya presslarida orqaga tortiladigan tsilindrlarning roli

● Orqaga tortish tsilindrlari uchun asosiy materiallarga qo'yiladigan talablar

● Orqaga tortish tsilindrlarida ishlatiladigan umumiy materiallar

>> 1. Yuqori quvvatli po'lat qotishmalar

>> 2. Zanglamaydigan po'lat

>> 3. Nikel asosidagi qotishmalar

>> 4. Titan qotishmalari

>> 5. Murakkab kompozit materiallar

● Orqaga tortish tsilindrlari uchun ishlab chiqarish jarayonlari

● To'g'ri parvarishlashning ahamiyati

● Silindrni tortib olish materiallarining kelajakdagi tendentsiyalari

● Ekologik mulohazalar

● Case Studies: Haqiqiy dunyo ilovalarida moddiy ishlash

>> 1-tadqiqot: Yuqori hajmli ishlab chiqarishda yuqori quvvatli po'lat

>> 2-tadqiqot: korroziy muhitda zanglamaydigan po'lat

>> 3-tadqiqot: Og'irligi muhim ilovalarda titanium qotishmalari

● Tsilindrni orqaga tortishda gidravlikaning roli

● Ekstruziya jarayoni va tsilindrni orqaga tortish funktsiyasi

● Xulosa

● Tez-tez so'raladigan savollar (FAQ)

>> 1. Alyuminiy ekstruziya pressida orqaga tortiladigan tsilindrlarning asosiy vazifasi nimadan iborat?

>> 2. Nima uchun alyuminiy ekstruziya pressining orqaga tortiladigan silindrlari uchun material tanlash muhim?

>> 3. Alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlarida ishlatiladigan eng keng tarqalgan materiallar qanday?

>> 4. To'g'ri parvarishlash tsilindrlarning ishlashiga qanday ta'sir qiladi?

>> 5. Alyuminiy ekstruziya pressini tortib olish tsilindrlari uchun materiallarda qanday kelajakdagi tendentsiyalarni kutishimiz mumkin?

● Iqtiboslar:

Alyuminiy ekstruziyasi qurilishdan tortib avtomobilsozlikgacha bo'lgan turli sohalarda hal qiluvchi ishlab chiqarish jarayonidir. Ushbu jarayonning markazida alyuminiydan kerakli profillarni shakllantirish uchun uyg'unlikda ishlaydigan ko'plab komponentlarga ega murakkab mashina ekstrusion press yotadi. Ekstrusion pressning asosiy tarkibiy qismlaridan biri bu pressning ishlashida muhim rol o'ynaydigan orqaga tortuvchi silindrdir. Ushbu keng qamrovli maqolada biz alyuminiy ekstruziya pressining orqaga tortish tsilindrlarida ishlatiladigan materiallarni, ularning xususiyatlarini va nima uchun ular ushbu muhim dastur uchun tanlanganligini o'rganamiz.

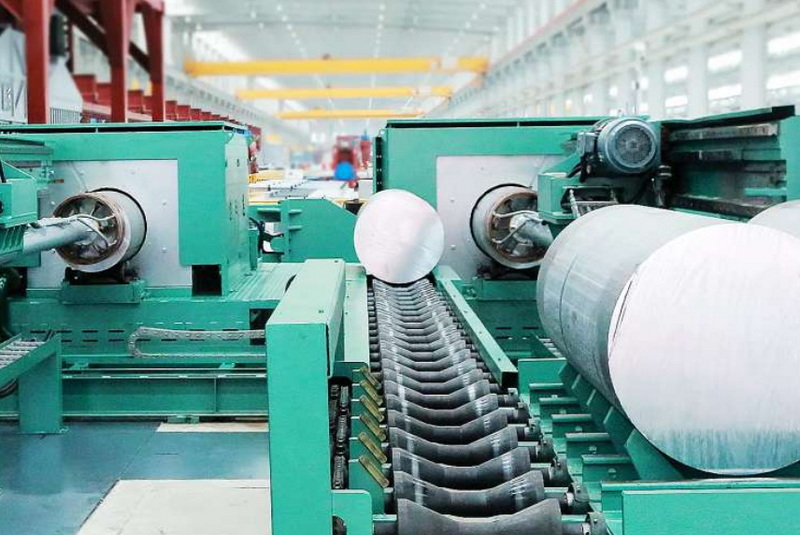

Alyuminiy ekstruziya pressi_02

Alyuminiy ekstruziya presslarida orqaga tortiladigan tsilindrlarning roli

Qaytish tsilindrlari sifatida ham tanilgan orqaga tortiladigan tsilindrlar gidravlik silindrlar bo'lib, ekstruziya jarayonidan so'ng press rampasini 'yuqoriga' holatiga qaytarish uchun javobgardir. Ular pastga va orqaga qarab harakatlanuvchi plastinka darajasining aniqligini saqlab qolish uchun juda muhimdir.[5]

Ushbu tsilindrlar yuqori aniqlik darajasini saqlab turishi kerak, odatda harakatlanuvchi plastinka darajasini butun sayohat oralig'ida 0,001 dyuym ichida ushlab turishi kerak. Bundan tashqari, ular minimal texnik xizmat ko'rsatishni talab qiladigan tarzda ishlab chiqilgan va ekstrude qilingan mahsulotni ifloslantirishi mumkin bo'lgan yog 'oqishining oldini olish uchun choralar ko'riladi.[5]

Orqaga tortish tsilindrlari uchun asosiy materiallarga qo'yiladigan talablar

Orqaga tortish tsilindrlarida ishlatiladigan materiallar ekstruziya jarayonining qiyin sharoitlariga bardosh beradigan o'ziga xos xususiyatlarga ega bo'lishi kerak:

1. Haddan tashqari bosimlarga bardosh beradigan yuqori quvvat

2. Ajoyib aşınma qarshilik

3. Korroziyaga chidamliligi

4. Termik barqarorlik

5. Aniq ishlab chiqarish uchun yaxshi ishlov berish qobiliyati

Alyuminiy ekstrusion press komponentlari uchun materiallarni, shu jumladan orqaga tortiladigan silindrlarni tanlashda bir nechta omillarni hisobga olish kerak:

1. Ishlash harorati: alyuminiy ekstruziyasida ishtirok etadigan yuqori haroratlarda material o'zining mustahkamligi va o'lchov barqarorligini saqlab turishi kerak.

2. Bosimga qarshilik: Qolib slayd tsilindrlari 15000 tonnagacha yetishi mumkin bo'lgan ekstruziya jarayonida ishtirok etadigan ulkan bosimlarga bardosh berishi kerak.

3. Aşınmaya qarshilik: Materiallar takroriy foydalanish va boshqa press komponentlari bilan aloqa qilish natijasida aşınmaya qarshi turishi kerak.

4. Korroziyaga chidamlilik: Korroziyaga chidamlilik, ayniqsa silindr sovutish suvi yoki boshqa potentsial korroziy moddalarga ta'sir qilishi mumkin bo'lgan muhitda juda muhimdir.

5. Issiqlik o'tkazuvchanligi: Yaxshi issiqlik o'tkazuvchanligi ekstruziya jarayonida issiqlikni boshqarishga yordam beradi.

6. Iqtisodiy samaradorlik: ishlash juda muhim bo'lsa-da, moddiy tanlov ham keng ko'lamli ishlab chiqarish uchun iqtisodiy jihatdan foydali bo'lishi kerak.

7. Ishlov berish qobiliyati: Materialni slayd tsilindrlari uchun zarur bo'lgan aniq xususiyatlarga mos ravishda ishlov berish nisbatan oson bo'lishi kerak.[1]

Orqaga tortish tsilindrlarida ishlatiladigan umumiy materiallar

Keling, alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlarida eng ko'p ishlatiladigan materiallarni ko'rib chiqaylik:

1. Yuqori quvvatli po'lat qotishmalar

Yuqori quvvatli po'lat qotishmalari slayd silindrlari uchun ishlatiladigan eng keng tarqalgan materiallardan biridir. Ushbu qotishmalar mukammal kuch, chidamlilik va aşınmaya va yirtiqqa chidamliligini ta'minlaydi. Ba'zi mashhur po'lat qotishmalariga quyidagilar kiradi:

- 4140 Chelik: Bu xrom-molibdenli qotishma po'lat yuqori quvvat va yaxshi pishiqlikni ta'minlaydi. Ko'pincha yuqori stressga chidamliligini talab qiladigan ilovalarda qo'llaniladi.

- 4340 Chelik: O'zining yuqori quvvati va pishiqligi bilan mashhur 4340 po'lat yuqori stress va zarba yuklariga duchor bo'lgan komponentlar uchun idealdir.

- H13 asboblar po'lati: Bu issiq ishlaydigan asbob po'lati termal charchoqqa mukammal qarshilik va yuqori haroratga chidamliligi bilan mashhur bo'lib, uni yuqori haroratli ekstruziya jarayonlarida slayd tsilindrlari uchun mos qiladi.[1]

2. Zanglamaydigan po'lat

Zanglamaydigan po'lat - korroziyaga chidamliligi va yuqori quvvati tufayli siljish silindrlari uchun yana bir ajoyib tanlovdir. Ba'zi mos zanglamaydigan po'lat navlari quyidagilarni o'z ichiga oladi:

- 17-4 PH zanglamaydigan po'lat: Bu yog'ingarchilik bilan qotib qoladigan zanglamaydigan po'latdan yuqori quvvat va yaxshi korroziyaga chidamlilik mavjud.

- 316 zanglamaydigan po'lat: Ajoyib korroziyaga chidamliligi va yuqori haroratlarda yaxshi mustahkamligi bilan mashhur bo'lgan 316 zanglamaydigan po'lat korroziy muhitda siljish silindrlari uchun mos keladi.[1]

3. Nikel asosidagi qotishmalar

Haddan tashqari harorat va korroziyaga chidamlilik uchun nikel asosidagi qotishmalar slayd silindrlari uchun ajoyib tanlov bo'lishi mumkin:

- Inconel 718: Ushbu nikel-xrom qotishmasi yuqori haroratlarda ajoyib kuch va korroziyaga chidamliligini ta'minlaydi, bu uni yuqori haroratli ekstruziya jarayonlari uchun mos qiladi.

- Hastelloy C-276: Ajoyib korroziyaga chidamliligi bilan mashhur bo'lgan Hastelloy C-276 yuqori korroziyali muhitda ishlaydigan ekstrusion presslar uchun qolipli tsilindrlarda ishlatilishi mumkin.[1]

4. Titan qotishmalari

Yuqori narx tufayli kamroq tarqalgan bo'lsa-da, titanium qotishmalari slayd silindrlari uchun noyob afzalliklarni taqdim etishi mumkin:

- Ti-6Al-4V: Bu titanium qotishmasi mukammal kuch-og'irlik nisbati va yaxshi korroziyaga chidamliligini ta'minlaydi. Bu vaznni kamaytirish juda muhim bo'lgan ilovalarda foydali bo'lishi mumkin.[1]

5. Murakkab kompozit materiallar

So'nggi yillarda ilg'or kompozit materiallar ekstrusion press komponentlarida, shu jumladan siljish silindrlarida foydalanish uchun o'rganildi:

- Uglerod tolasi bilan mustahkamlangan polimerlar (CFRP): Ushbu materiallar yuqori quvvat va qattiqlikni ta'minlaydi, shu bilan birga an'anaviy metallarga qaraganda sezilarli darajada engilroqdir. Ular yuqori harorat va bosimlarga bardosh beradigan tarzda ishlab chiqilishi mumkin.

- Seramika matritsa kompozitlari (CMCs): Ushbu ilg'or materiallar yuqori haroratda mukammal ishlash va aşınmaya bardoshliligini ta'minlaydi, bu ularni kelajakda slayd silindrli ilovalari uchun potentsial nomzod qiladi.[1]

Alyuminiy ekstruziya pressi_1

Orqaga tortish tsilindrlari uchun ishlab chiqarish jarayonlari

Alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlarini ishlab chiqarish jarayoni ularning ishlashi va uzoq umr ko'rishini ta'minlash uchun juda muhimdir. Mana bir necha asosiy qadamlar:

1. Materialni tanlash: Ekstruziya pressining o'ziga xos talablariga asoslanib, tegishli material tanlanadi.

2. Soxta yoki quyma: silindrning asosiy shakli zarb yoki quyma jarayonlari orqali hosil bo'ladi.

3. Ishlov berish: Nozik ishlov berish kerakli o'lchamlarga va sirt qoplamasiga erishish uchun ishlatiladi.

4. Issiqlik bilan ishlov berish: Materialning xususiyatlarini yaxshilash uchun issiqlik bilan ishlov berish jarayonlari qo'llaniladi.

5. Yuzaki ishlov berish: Aşınma va korroziyaga chidamliligini yaxshilash uchun turli sirt ishlov berish usullari qo'llanilishi mumkin.

To'g'ri parvarishlashning ahamiyati

Alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlarining uzoq umr ko'rishi va optimal ishlashini ta'minlash uchun to'g'ri parvarish qilish juda muhimdir. Muntazam ravishda yog 'tahlil qilish va santrifüj texnologiyasidan foydalanish gidravlik komponentlarning ishlash muddatini uzaytirib, aşınma metallarini sezilarli darajada kamaytirishi mumkin. Santrifüj iste'molchilarining yog 'tahlillari nasoslarda minimal aşınma yoki umuman yo'q bo'ladigan darajada aşınma metallarining kamayganligini ko'rsatadi. Metalllarning eskirishi sezilarli darajada kamayishi yangi nasoslarning ishlash muddatini ikki-to'rt baravar oshirishi va xuddi shu tarzda ishlatilgan nasoslarning ishlash muddatini uzaytirishi mumkin.[3]

Bundan tashqari, ekstruziya kompaniyalari har haftada bo'lgani kabi o'zlarining orqaga tortiladigan qo'chqorlarini tekislashlari kerak (afzalroq lazer bilan tekislash). Bu hizalama, shuningdek, ularning gidravlika uskunalari va uning ishlab chiqarilgan qismlarining ishlash muddatini uzaytiradi.[3]

Silindrni tortib olish materiallarining kelajakdagi tendentsiyalari

Texnologiyaning rivojlanishi bilan biz alyuminiy ekstruziya pressining orqaga tortiladigan silindrlari uchun yangi materiallar va ishlab chiqarish jarayonlarini ko'rishni kutishimiz mumkin. Ba'zi potentsial kelajakdagi tendentsiyalarga quyidagilar kiradi:

1. Yaxshilangan xususiyatlarga ega nano-muhandislik materiallari

2. Har xil turdagi materiallarning afzalliklarini birlashtirgan gibrid materiallar

3. Murakkab silindrli konstruktsiyalar uchun qo'shimcha ishlab chiqarish texnikasi

4. O'z-o'zini davolash yoki o'z-o'zini moylash xususiyatiga ega aqlli materiallar

Atrof-muhitga oid mulohazalar

Ishlab chiqarishda barqarorlik tobora muhim ahamiyat kasb etayotganligi sababli, tsilindrni tortib olish uchun materiallarni tanlashda atrof-muhit omillarini ham hisobga olish kerak. Bunga quyidagilar kiradi:

1. Materiallarning qayta ishlanishi

2. Ishlab chiqarish jarayonlarida energiya samaradorligi

3. Ishlab chiqarish va foydalanish jarayonida zararli chiqindilarni kamaytirish

4. Chiqindilarni kamaytirish uchun uzoq umr va chidamlilik

Case Studies: Haqiqiy dunyo ilovalarida moddiy ishlash

Alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlarida turli xil materiallarning ishlashini yaxshiroq tushunish uchun keling, ba'zi misollarni ko'rib chiqaylik:

1-tadqiqot: Yuqori hajmli ishlab chiqarishda yuqori quvvatli po'lat

Katta alyuminiy ekstruziya zavodi 14000 tonnalik presslarida 4340 ta po'latdan tortib olinadigan tsilindrni o'rnatdi. Ekstruziya qo'chqorlari 4,7 dyuym/sek tezlikda oldinga siljiydi va 4,5 dyuym/sek tezlikda qaytib keladi. Asosiy qo'chqor ta'sirchan 65 dyuymga ega. teshik va 13,4 futlik zarba. Ikki lateral qo'chqor 48 dyuymli teshikka va 13,4 futlik zarbalarga ega, ikkita qaytib qo'chqor esa 16 dyuymga ega. teshiklar va bir xil zarba.[2] Ikki yillik ishlagandan so'ng, silindrlar minimal eskirishni ko'rsatdi va yuqori quvvatli po'latning qiyin sharoitlarda chidamliligini ko'rsatib, mukammal ishlashni saqlab qoldi.

2-tadqiqot: korroziy muhitda zanglamaydigan po'lat

Sohil bo'yidagi alyuminiy ekstruziya zavodi korroziy dengiz havosi tufayli tsilindrni tortib olish uchun 316 zanglamaydigan po'latni tanladi. Besh yillik ishlagandan so'ng, silindrlar oldingi karbonli po'lat tsilindrlarga nisbatan yuqori korroziyaga chidamliligini ko'rsatdi, bu esa texnik xizmat ko'rsatish xarajatlarini kamaytirishga va ishonchlilikni oshirishga olib keldi.

3-tadqiqot: Og'irligi muhim ilovalarda titanium qotishmalari

Ixtisoslashgan aerokosmik ekstruziya qurilmasi Ti-6Al-4V titanium qotishma tsilindrlarini yuqori aniqlikdagi presslarida o'rnatdi. Og'irligining kamayishi tez aylanish vaqtini va energiya samaradorligini oshirishga imkon berdi, bu esa materialning yuqori boshlang'ich narxini qopladi.

Tsilindrni orqaga tortishda gidravlikaning roli

Shlangi tizim orqaga tortiladigan tsilindrlarning ishlashida hal qiluvchi rol o'ynaydi. Zamonaviy ekstruziya presslarida ekstruziya tsilindrlarini ishlaydigan to'rtta asosiy nasoslar ko'pincha o'zgaruvchan o'zgaruvchan servo-nazoratli nasoslardir. Har biri 150 gpm gacha dizayn oqimiga ega bo'lishi mumkin. Tizim ham yopiq aylanish tezligini, ham bosimni nazorat qilishni o'z ichiga oladi, bu esa tsilindrlarning aniq ishlashini ta'minlaydi.[2]

Ekstruziya jarayoni va tsilindrni orqaga tortish funktsiyasi

Orqaga tortish tsilindrlarining rolini to'liq tushunish uchun butun ekstruziya jarayonini tushunish muhimdir:

Ekstruziya jarayonini naychadan tish pastasini siqish bilan solishtirish mumkin. Tish pastasining uzluksiz oqimi dumaloq uchi shaklini oladi, xuddi alyuminiy ekstruziya qolip shaklini oladi. Uchini yoki qolipni o'zgartirib, turli xil ekstruziya profillarini yaratish mumkin. Agar siz tish pastasi trubasining ochilishini tekis qilsangiz, tish pastasining tekis lentasi paydo bo'ladi. 100 tonnadan 15 000 tonnagacha bosim o'tkaza oladigan kuchli gidravlik press yordamida alyuminiyni har qanday tasavvurga ega bo'lgan shaklga chiqarish mumkin.[4]

Jarayon odatda quyidagi bosqichlardan iborat:

1. Siz yaratmoqchi bo'lgan shaklning ko'ndalang kesimidan matritsa quyiladi.

2. Alyuminiy ignabargli pechda taxminan 750 dan 925ºF gacha qizdiriladi, bunda alyuminiy yumshoq qattiq holga keladi.

3. Kerakli haroratga erishgandan so'ng, qismlar bir-biriga yopishmasligi uchun ignabargli va qo'chqorga smut yoki moy surtiladi va ignabargli po'lat ekstruziya press konteyneriga o'tkaziladi.

4. Qo'chqor igna bilan bosim o'tkazadi, uni idish va matritsa orqali itarib yuboradi. Yumshoq, ammo qattiq metall qolipdagi teshikdan siqib chiqariladi va matbuotdan chiqadi.

5. Yana bir igna yuklanadi va oldingisiga payvandlanadi va jarayon davom etadi. Ekstrusion pressdan murakkab shakllar daqiqada bir futgacha sekin paydo bo'lishi mumkin. Oddiyroq shakllar daqiqada 200 fut tezlikda paydo bo'lishi mumkin.[4]

Orqaga tortish tsilindrlari ekstruziya tugagandan so'ng o'yinga kiradi va qo'chqorni keyingi tsikl uchun boshlang'ich holatiga qaytaradi.

Xulosa

Alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlari uchun materiallarni tanlash ekstruziya jarayonining ishlashi, samaradorligi va uzoq umr ko'rishda hal qiluvchi omil hisoblanadi. Yuqori quvvatli po'lat qotishmalari, zanglamaydigan po'lat, nikel asosidagi qotishmalar, titanium qotishmalari va ilg'or kompozit materiallarning har biri ekstruziya operatsiyasining o'ziga xos talablariga qarab noyob afzalliklarni taqdim etadi.

Texnologiya taraqqiyotda davom etar ekan, biz yangi materiallar va ishlab chiqarish jarayonlarini ko'rishni kutishimiz mumkin, bu esa tsilindrlarning ish faoliyatini yanada yaxshilaydi. Biroq, tanlangan materialdan qat'i nazar, to'g'ri parvarishlash va hizalama optimal ishlash va uzoq umr ko'rish uchun hal qiluvchi ahamiyatga ega.

Alyuminiy ekstruziya sanoati yuqori samaradorlik, aniqlik va barqarorlik talablaridan kelib chiqqan holda rivojlanishda davom etmoqda. Orqaga tortish tsilindrlari kabi muhim komponentlar uchun materiallarni diqqat bilan tanlab, ishlab chiqaruvchilar o'z operatsiyalarida iqtisodiy samaradorlik va ishonchlilikni saqlab, ushbu talablarga javob berishini ta'minlashi mumkin.

Alyuminiy ekstruziya pressi_01

Tez-tez so'raladigan savollar (FAQ)

1. Alyuminiy ekstruziya pressida orqaga tortiladigan tsilindrlarning asosiy vazifasi nimadan iborat?

Qaytish tsilindrlari deb ham ataladigan orqaga tortiladigan tsilindrlar, ekstruziya jarayoni tugagandan so'ng, press ramini boshlang'ich holatiga qaytarish uchun javobgardir. Ular ekstruziya aylanishining aniqligi va samaradorligini ta'minlashda hal qiluvchi rol o'ynaydi.

2. Nima uchun alyuminiy ekstruziya pressining orqaga tortiladigan silindrlari uchun material tanlash muhim?

Orqaga tortish tsilindrlari uchun material tanlash juda muhim, chunki bu komponentlar haddan tashqari bosimlarga, yuqori haroratlarga va takroriy kuchlanish davrlariga bardosh berishi kerak. To'g'ri material ekstruziya jarayonida uzoq umr, aniqlik va ishonchlilikni ta'minlaydi.

3. Alyuminiy ekstruziya pressining orqaga tortiladigan tsilindrlarida ishlatiladigan eng keng tarqalgan materiallar qanday?

Eng keng tarqalgan materiallarga yuqori quvvatli po'lat qotishmalari (masalan, 4140 va 4340 po'lat), zanglamaydigan po'lat (masalan, 316 zanglamaydigan po'lat) va nikel asosidagi qotishmalar (Inconel 718 kabi) kiradi. Har bir material mustahkamlik, korroziyaga chidamlilik va termal barqarorlik nuqtai nazaridan turli xil afzalliklarni beradi.

4. To'g'ri parvarishlash tsilindrlarning ishlashiga qanday ta'sir qiladi?

Muntazam texnik xizmat ko'rsatish, shu jumladan yog 'tahlili, yog'ni tozalash uchun santrifüj texnologiyasi va to'g'ri tekislash, orqaga tortiladigan tsilindrlarning ishlash muddatini sezilarli darajada uzaytirishi mumkin. Bu eskirishni kamaytirish, ifloslanishni oldini olish va vaqt o'tishi bilan barqaror ishlashni ta'minlashga yordam beradi.

5. Alyuminiy ekstruziya pressini tortib olish tsilindrlari uchun materiallarda qanday kelajakdagi tendentsiyalarni kutishimiz mumkin?

Kelajakdagi tendentsiyalar nano-muhandislik materiallaridan foydalanishni, turli materiallar turlarining afzalliklarini birlashtirgan gibrid materiallarni, qo'shimchalar ishlab chiqarish kabi ilg'or ishlab chiqarish texnikasini va o'z-o'zini davolash yoki o'z-o'zini moylash xususiyatiga ega aqlli materiallarni ishlab chiqishni o'z ichiga olishi mumkin.
