Odkladací stôl
Vychystávacie zariadenie je poháňané plsteným pásom, ktorý prevažne priečne prenáša profily z exportnej plošiny na chladiaci stôl. Vychystávacie zariadenie je vybavené vysokoteplotným plsteným pásom, ktorý je teplotne odolný až do 480°C. Je poháňaný invertorovým motorom + reduktorom závitovkovej turbíny so špirálovým prevodom a môže sa prenášať vpred a vzad; môže byť vybavený zodpovedajúcim štandardným dizajnom podľa rôznych hliníkových materiálov. Jednotka axiálneho chladiaceho ventilátora je vybavená pod vychystávacím zariadením a chladiaci ventilátor je možné spúšťať a zastavovať v skupinách podľa dĺžky profilov, aby sa šetrila spotreba energie.

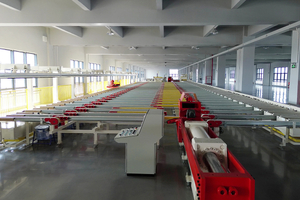

Chladiaci stôl je skladovacia a chladiaca platforma pred vyrovnávaním profilu, vybavená vysokoteplotným plsteným pásom na prenos a valčekovou reťazou na posuvnú podporu, vysokoteplotným plsteným pásom s teplotnou odolnosťou 480 ℃, poháňaným invertorovým motorom + závitovkovým reduktorom špirálovej turbíny, môže byť reverzný a dopredný prevod a môže byť vybavený zodpovedajúcim štandardným dizajnom podľa rôznych hliníkových materiálov.
Mechanizmus narovnávacieho stroja je vybavený nízkoteplotným plsteným pásom, ktorý je teplotne odolný do 280°C. Je poháňaný invertorovým motorom + špirálovým prevodom a závitovkovým reduktorom a môže byť prenášaný dopredu a dozadu; narovnávaný hliníkový nosník je vybavený zdvíhacím valčekom, ktorý pri narovnávaní zdvihne profil o 10 mm, aby sa zabránilo poškriabaniu profilu pri kontakte s dopravným pásom. Funkciou mechanizmu nadmerného vyrovnávania je podávanie vychladených profilov do naťahovača a následné odoslanie narovnaných profilov na odkladací stôl; zodpovedajúce štandardné prevedenia sú k dispozícii pre rôzne hliníkové materiály.
Skladovací stôl je dopravník na ukladanie narovnaných profilov a ich centralizáciu pre priečny transport k hotovému stolu píly. Odkladací stolík je vybavený nízkoteplotným plsteným pásom, ktorý je teplotne odolný do 280°C. Je poháňaný frekvenčne riadeným motorom + špirálovým prevodom a závitovkovým reduktorom a môže byť použitý na prevod vpred a vzad; štandardný dizajn môže byť poskytnutý tak, aby zodpovedal rôznym hliníkovým materiálom.
Hotový stôl na pílenie
Hotový pílový stôl sa skladá z troch častí: pílového stola, hotového pílového stola a fixačného meracieho stola, funkciou je napíliť profily na požadovanú dĺžku, čo má výhody vysokej presnosti pílenia a plochého rezu píly.
Pílací stôl je časť dopravníkového valčekového dopravníka, poháňaného hydraulickými valcami na zdvíhanie a spúšťanie celej jednotky, ktorá spolupracuje so skladovacím stolom na vytváraní výškového rozdielu pre naberanie materiálu a následne posiela profily na kalibračný stôl pomocou nízkoteplotného plsteného valca s pohonom. Je poháňaný invertorovým motorom + závitovkovou turbínou so závitovkovým reduktorom a môže byť prenášaný vpred aj vzad.
Hotová píla sa používa na pílenie profilov s dĺžkou určenou rozmerovým stolom, ktoré je možné ovládať ručne alebo automaticky, posúvať valcom, podávať horizontálne a rýchlosť posuvu je nastaviteľná. Hotový priemer pílového kotúča, maximálna kapacita pílenia môže byť prispôsobená rôznym potrebám výroby hliníkových profilov, vybavená vysoko výkonným zariadením na odsávanie hliníkových triesok, čistá a šetrná k životnému prostrediu.
Dimenzovací stôl má zavesenú meraciu dosku, ktorá sa pohybuje a umiestňuje pomocou servomotorom poháňaných ozubených kolies na hrebeni a pastorku s maximálnou dĺžkou kontroly, ktorú možno prispôsobiť potrebám rôznych hliníkových profilov. Po umiestnení zátky napomáha dopravníkovému valčekovému dopravníku stola mechanicky poháňaný nízkoteplotný plstený valec, ktorý dopraví profil do polohy, kde sa dotkne zátky a následne ho rozpíli na definovanú dĺžku. Šírka a rozstup kryogénnych plstených valcov môže byť prispôsobený požiadavkám rôznych hliníkových profilov a môžu byť dopravované v smere dopredu a dozadu. Dopravníkový valčekový dopravník kalibrovacieho stola môže byť tiež zdvíhaný a spúšťaný ako celok pomocou hydraulických valcov na vytvorenie výškového rozdielu v spojení so stohovacím zariadením, aby sa napílené profily podávali do stohovacieho zariadenia.
