Extrúzia hliníka je široko používaný výrobný proces, ktorý zahŕňa tvarovanie hliníkovej zliatiny jej pretláčaním cez matricu, aby sa vytvorili špecifické profily prierezu. Táto metóda je obľúbená pre svoju všestrannosť, ľahké vlastnosti a pevnosť, vďaka čomu je vhodná pre rôzne aplikácie, od automobilového až po architektonické komponenty. Výkon hliníkových výliskov je však silne ovplyvnený konštrukčnými pokynmi dodržiavanými počas procesu vytláčania. Tento článok skúma, ako tieto pokyny ovplyvňujú výkonnosť produktu, pričom sa zameriava na kľúčové aspekty dizajnu, osvedčené postupy a ich dôsledky na funkčnosť a náklady.
Pochopenie extrudovania hliníka
Vytláčanie hliníka zahŕňa niekoľko etáp, vrátane zahrievania hliníkového bloku, aplikácie tlaku na jeho pretlačenie cez matricu a ochladzovania vytlačeného tvaru. Výsledný produkt je možné prispôsobiť z hľadiska veľkosti, tvaru a mechanických vlastností na základe použitej zliatiny a konštrukčných parametrov nastavených počas procesu.
Hlavné výhody extrúzie hliníka:
- Univerzálnosť: Umožňuje zložité tvary a vzory.
- Pomer pevnosti a hmotnosti: Ľahký, ale pevný.
- Odolnosť proti korózii: Prirodzene odolná voči korózii.
- Prispôsobenie: Ľahko prispôsobené konkrétnym aplikáciám.
Konštrukčné pokyny pre hliníkové výlisky
Aby sa maximalizoval výkon hliníkových výliskov, dizajnéri musia dodržiavať špecifické pokyny, ktoré ovplyvňujú výrobný proces aj funkčnosť konečného produktu.
1. Konfigurácia tvaru
Prvým krokom pri navrhovaní hliníkového výlisku je určenie jeho tvaru. Dizajnéri by sa mali zamerať na profily, ktoré spĺňajú funkčné požiadavky a zároveň umožňujú efektívnu výrobu. Tri hlavné kategórie extrudovaných tvarov sú:
- Pevné tvary: Jednoduché geometrie, ktoré poskytujú pevnosť.
- Duté tvary: Užitočné na zníženie hmotnosti pri zachovaní štrukturálnej integrity.
- Poloduté tvary: Kombinujte vlastnosti plného aj dutého dizajnu.
Tip na dizajn: Udržujte tvary symetrické, aby ste znížili koncentrácie stresu a zlepšili životnosť lisovnice.
Príklady aplikácií:
- Pevné tvary: Používajú sa v konštrukčných nosníkoch, kde je pevnosť prvoradá.
- Duté tvary: Bežne sa vyskytujú v rámoch okien a zábradlí, kde je nevyhnutné zníženie hmotnosti bez obetovania sily.
2. Hrúbka steny
Výber vhodnej hrúbky steny je rozhodujúci pre vyváženie požiadaviek na pevnosť s nákladovou efektívnosťou. Jednotné hrúbky stien sa vyrábajú jednoduchšie, ale nemusia vždy spĺňať požiadavky na pevnosť.
Úvahy:
- Výber zliatiny ovplyvňuje, ako tenké alebo hrubé môžu byť steny bez kompromisov v pevnosti.
- Zmeny hrúbky steny by mali byť minimalizované, aby sa predišlo problémom s chladením počas výroby.
Vplyv na výkon:
Hrubšia stena môže zvýšiť nosnosť, ale môže tiež zvýšiť náklady na materiál. Naopak, tenšie steny znižujú hmotnosť, ale môžu ohroziť štrukturálnu integritu pri zaťažení.
3. Zaoblené rohy a hladké prechody
Ostré rohy môžu viesť k oslabeniu extrudovaných profilov v dôsledku koncentrácie napätia. Dizajnéri by mali začleniť zaoblené rohy s polomerom aspoň 0,5 mm, aby sa zvýšila pevnosť a jednoduchosť vytláčania.
Výhody:
- Znižuje pravdepodobnosť prasknutia alebo zlomenia počas spracovania.
- Zlepšuje tok materiálu cez matricu.
Vizuálna reprezentácia:
*Obrázok 1: Porovnanie ostrých a zaoblených rohov pri hliníkových výliskoch.*

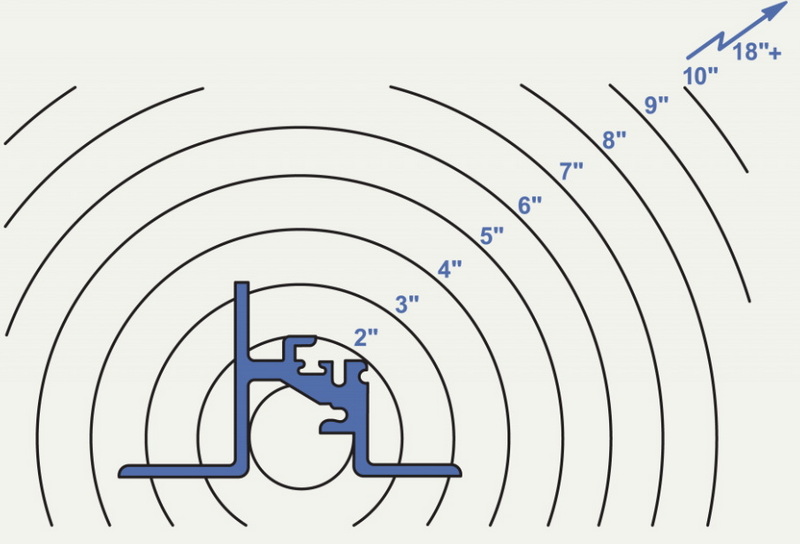

4. Tolerancie a rozmery
Nastavenie vhodných tolerancií je nevyhnutné na zabezpečenie toho, aby extrudované diely do seba správne zapadali pri ich konečnej aplikácii. Dizajnéri by sa mali vyhnúť príliš úzkym toleranciám, ktoré môžu komplikovať výrobu a zvyšovať náklady.
Osvedčené postupy:
- Ak je to možné, použite podnikové normy pre tolerancie.
- Jasné dimenzovanie kritických oblastí a zároveň umožnenie flexibility v menej kritických zónach.
Príklady tolerancií:
Typické tolerancie pre hliníkové výlisky sa môžu pohybovať od ±0,5 mm pre veľké časti do ±0,1 mm pre menšie, zložitejšie konštrukcie.
5. Výber materiálu
Výber hliníkovej zliatiny výrazne ovplyvňuje výkon produktu. Rôzne zliatiny vykazujú rôzne mechanické vlastnosti, odolnosť proti korózii a tepelné vlastnosti.
Bežné zliatiny:
- 6061: Známy pre svoju vynikajúcu odolnosť proti korózii a zvárateľnosť; často používané v konštrukčných aplikáciách.
- 6063: Často sa používa na architektonické aplikácie vďaka svojej estetickej povrchovej úprave a dobrým tokom počas extrúzie.
- 7075: Zliatina s vysokou pevnosťou vhodná pre letecké aplikácie, kde je úspora hmotnosti kritická.
Úvahy pri výbere zliatiny:
Výber vhodnej zliatiny zahŕňa vyváženie faktorov, ako sú mechanické vlastnosti, cena, dostupnosť a zamýšľané aplikačné prostredie (napr. vystavenie vlhkosti alebo chemikáliám).
Vplyv na výkonnosť produktu
Dodržiavanie smerníc pre dizajn hliníkových profilov priamo ovplyvňuje výkon produktu niekoľkými spôsobmi:
1. Štrukturálna integrita
Správna konštrukcia zaisťuje, že extrudované výrobky vydržia aplikované zaťaženie bez zlyhania. Faktory ako hrúbka steny, polomery rohov a celkový tvar prispievajú k štrukturálnej celistvosti konečného produktu.
Príklad prípadovej štúdie:
Výrobca vyrábajúci sériu ľahkých rámov bicyklov zistil, že optimalizáciou hrúbky steny podľa smerníc znížili hmotnosť o 15 % pri zachovaní pevnostných noriem vyžadovaných bezpečnostnými predpismi.
2. Efektívnosť výroby
Dodržiavanie pokynov pre dizajn pomáha zefektívniť výrobný proces, znížiť odpad a znížiť čas výroby. Efektívne návrhy minimalizujú zbytočné zložitosti, ktoré môžu viesť k poruchám alebo zvýšeným nákladom.
Techniky optimalizácie procesov:
Implementácia simulačného softvéru počas fázy návrhu môže predpovedať potenciálne problémy v procesoch vytláčania ešte pred začatím skutočnej výroby, čo umožňuje včasné vykonanie úprav.
3. Nákladová efektívnosť
Optimalizáciou návrhov podľa smerníc pre vytláčanie môžu výrobcovia znížiť náklady na materiál pri zachovaní kvality. Táto rovnováha je rozhodujúca na konkurenčných trhoch, kde sú tlaky na náklady značné.
Vizualizácia extrúzie hliníka
Ak chcete lepšie pochopiť proces vytláčania hliníka a jeho dizajnové dôsledky, zvážte tieto vizuálne pomôcky:
*Obrázok 2: Prehľad procesu vytláčania hliníka.*

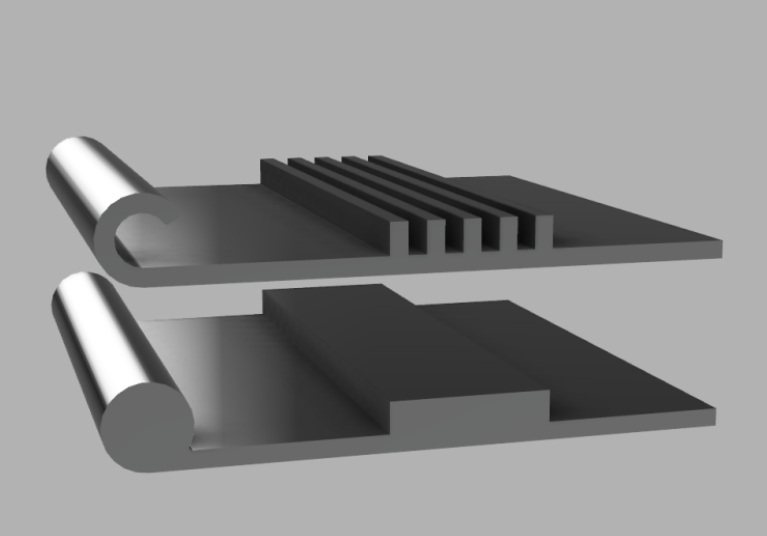

*Obrázok 3: Rôzne tvary vyrobené vytláčaním hliníka.*
Prípadové štúdie o pokynoch na navrhovanie hliníkových extrúzií
Na ilustráciu toho, ako môže dodržiavanie smerníc pre dizajn pozitívne ovplyvniť výkonnosť, niekoľko prípadových štúdií poukazuje na úspešné implementácie:
Prípadová štúdia 1: Automobilový priemysel
Automobilový výrobca prepracoval komponent motora pomocou optimalizovaných profilov vytláčania, ktoré presne dodržiavali stanovené smernice. Výsledkom bola súčiastka, ktorá bola nielen ľahšia, ale preukázala aj zlepšenú tepelnú účinnosť vďaka lepším charakteristikám odvádzania tepla z jej zväčšeného povrchu.
Prípadová štúdia 2: Architektonické aplikácie
V nedávnom projekte zahŕňajúcom systémy závesových stien pre mrakodrap použili dizajnéri duté výlisky so zaoblenými rohmi podľa pokynov. Táto voľba nielenže splnila estetické požiadavky, ale poskytla aj značné úspory na materiáloch a zároveň zabezpečila súlad so stavebnými predpismi týkajúcimi sa odolnosti voči zaťaženiu vetrom.
Záver
Smernice pre dizajn hliníkových extrúzií zohrávajú dôležitú úlohu pri určovaní výkonu produktu v rôznych aplikáciách. Zameraním sa na konfiguráciu tvaru, hrúbku steny, polomery rohov, tolerancie a výber materiálu môžu dizajnéri vytvárať efektívne profily, ktoré spĺňajú funkčné požiadavky a zároveň optimalizujú výrobné procesy. Správny výber dizajnu nielen zvyšuje štrukturálnu integritu, ale prispieva aj k úspore nákladov a zlepšeniu kvality produktu.
FAQ
1. Aké sú pokyny na dizajn vytláčania hliníka?
Pokyny na navrhovanie hliníkových extrúzií sú princípy, ktoré pomáhajú inžinierom vytvárať efektívne profily zvažovaním faktorov, ako je symetria tvaru, hrúbka steny, polomery rohov, tolerancie a výber materiálu.
2. Ako ovplyvňuje hrúbka steny hliníkové výlisky?
Hrúbka steny ovplyvňuje pevnosť aj hmotnosť extrudovaného profilu; hrubšie steny vo všeobecnosti poskytujú väčšiu pevnosť, ale môžu zvýšiť hmotnosť a výrobné náklady.
3. Prečo sú zaoblené rohy dôležité v dizajne extrudovania?
Zaoblené rohy znižujú koncentrácie napätia, ktoré môžu viesť k praskaniu alebo zlomeniu počas spracovania, čím sa zvyšuje celková životnosť produktu.
4. Aké zliatiny sa bežne používajú pri extrúzii hliníka?
Bežne používané zliatiny zahŕňajú 6061 pre všeobecné účely, 6063 pre architektonické aplikácie vďaka svojej povrchovej úprave a 7075 pre potreby vysokej pevnosti v leteckom priemysle.
5. Ako ovplyvňujú konštrukčné smernice efektívnosť výroby?
Dodržiavanie konštrukčných smerníc zefektívňuje výrobu minimalizovaním odpadu a defektov a zároveň zabezpečuje, že diely do seba správne zapadajú, čo v konečnom dôsledku vedie k úspore nákladov.
