يعتبر بثق الألومنيوم عملية متعددة الاستخدامات تُستخدم لإنشاء مجموعة واسعة من المنتجات ذات مقاطع عرضية محددة[7]. تتضمن العملية دفع سبائك الألومنيوم عبر القالب، مما ينتج عنه أشكال يمكن أن تكون صلبة أو مجوفة أو شبه مجوفة[2] [5]. تُعرف الآلة التي تسهل هذه العملية بآلة بثق الألومنيوم. تتعمق هذه المقالة في طريقة عمل آلات بثق الألومنيوم ومكوناتها وعملية البثق والمزيد.

فهم عملية بثق الألومنيوم

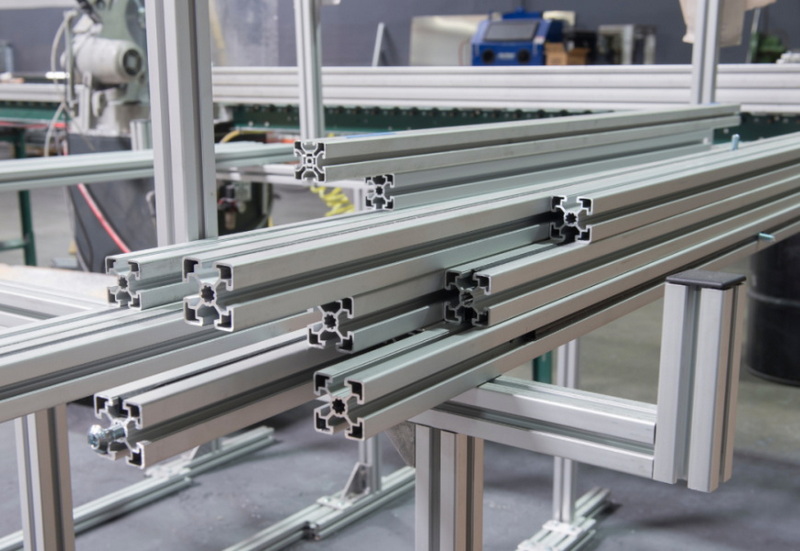

يمكن تشبيه عملية بثق الألومنيوم بالضغط على Play-Doh من خلال فتحة على شكل معين[1]. في جوهر الأمر، يتم دفع كتلة الألومنيوم المسخنة مسبقًا من خلال قالب بتصميم مقطع عرضي معين، مما ينتج عنه أجزاء ممدودة ذات شكل ثابت[2] [8].

الخطوات الأساسية في بثق الألمنيوم

1. تحضير القالب: تم ​​تصميم القالب وتصنيعه لتشكيل الألومنيوم[2]. يتم تسخين القالب مسبقًا إلى ما بين 450-500 درجة مئوية لزيادة عمره الافتراضي إلى أقصى حد وضمان تدفق المعدن بشكل متساوٍ[5].

2. التسخين المسبق للبيليت: يتم تسخين كتلة الألومنيوم مسبقًا للتأكد من أنها قابلة للطرق، عادةً إلى درجة حرارة تتراوح بين 400-500 درجة مئوية[2][5]. تبلغ درجة انصهار الألومنيوم حوالي 1220 درجة فهرنهايت (660 درجة مئوية). تتم عمليات البثق عادة مع تسخين البليت إلى درجات حرارة تزيد عن 700 درجة فهرنهايت (375 درجة مئوية)، و (اعتمادًا على السبائك التي يتم بثقها) تصل إلى 930 درجة فهرنهايت (500 درجة مئوية) [1].

3. البثق: يتم نقل البليت إلى آلة بثق الألمنيوم، حيث يتم دفعه عبر القالب[2]. تطبق المكابس الهيدروليكية الضغط، مما يدفع الكتلة إلى داخل الحاوية[2]. تستخدم آلة بثق الألمنيوم نظامًا هيدروليكيًا لبثق الألمنيوم الساخن[4].

4. عمليات ما بعد البثق: بعد البثق، تخضع المقاطع لعدة عمليات، بما في ذلك التبريد والتمدد والقطع والمعالجة الحرارية، لتحقيق الخواص الميكانيكية المطلوبة[2].

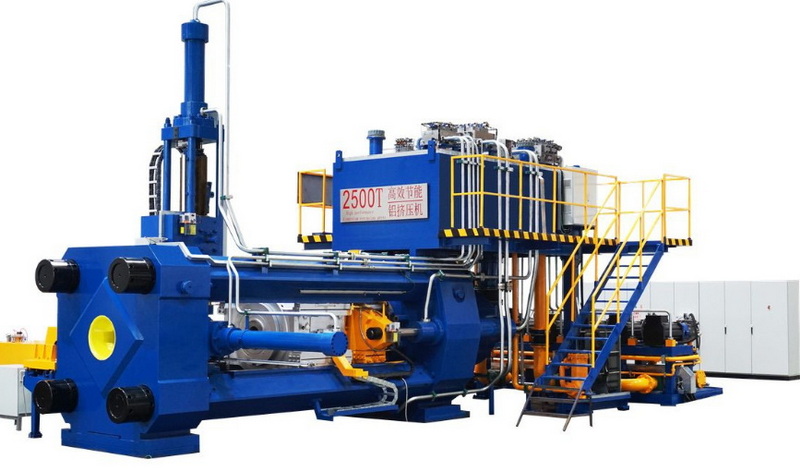

مكونات آلة بثق الألمنيوم

تتكون آلة بثق الألومنيوم بشكل أساسي من ثلاثة أجزاء رئيسية: رأس البثق، والنظام الهيدروليكي، ونظام التحكم[4].

1. رأس البثق: هذا جزء مهم من آلة بثق الألمنيوم، ويتكون من القالب، السخان، جهاز المعالجة المسبقة، وتجويف البثق[4].

- يشكل القالب شكل البروفيل المطلوب .

- يقوم السخان بتسخين قضيب أو لوح الألومنيوم.

- يقوم جهاز المعالجة المسبقة بإزالة تكلسات الأكسيد وتطبيق مواد التشحيم.

- يقوم تجويف البثق بتغذية الألومنيوم المعالج مسبقًا في القالب.

2. النظام الهيدروليكي: النظام الهيدروليكي ضروري لتوليد الضغط اللازم لعملية البثق[4].

- يشتمل على خزان الوقود، ومضخة الزيت، وأسطوانة الضغط العالي، وأسطوانة الضغط المنخفض، والصمامات، وخطوط الأنابيب.

- تقوم مضخة الزيت بإرسال الزيت الهيدروليكي إلى أسطوانة الزيت ذات الضغط العالي، مما يولد الضغط العالي اللازم لبثق قضبان أو ألواح الألومنيوم.

- أسطوانة الزيت ذات الضغط المنخفض تتحكم في أجزاء مختلفة من الماكينة.

3. نظام التحكم: يتحكم هذا النظام في تشغيل الآلة ويتكون من وحدة تحكم PLC، وواجهة بين الإنسان والآلة، ومكونات كهربائية[4].

- تعمل وحدة التحكم PLC على التحكم الآلي في الماكينة.

- تسمح الواجهة بين الإنسان والآلة للمشغلين بمراقبة تشغيل الآلة والتحكم فيها.

- المكونات الكهربائية تشمل أجهزة الاستشعار والمرحلات.

عملية العمل لآلة بثق الألومنيوم

تشتمل عملية عمل آلة بثق الألمنيوم على عدة خطوات[4]:

1. التسخين: يتم تسخين قضيب أو لوح الألومنيوم إلى درجة الحرارة المناسبة (عادة 300-500 درجة مئوية) لجعله ناعمًا وبلاستيكيًا[4].

2. التغذية: يتم إرسال الألمنيوم الساخن إلى جهاز المعالجة المسبقة لإزالة مقياس الأكسيد وتطبيق مادة التشحيم قبل إرساله إلى تجويف البثق[4].

3. المعالجة المسبقة: في تجويف البثق، يتم بثق الألومنيوم مسبقًا ليتلاءم بشكل وثيق مع القالب، وإزالة الهواء والشوائب، وتقليل مقاومة البثق[4].

4. البثق: يتم تنشيط النظام الهيدروليكي لتوليد الضغط العالي، ودفع الألومنيوم من خلال القالب لتشكيل الشكل المطلوب[4].

5. القطع: يتم قطع المقطع المبثوق إلى أطوال محددة مسبقًا[4].

أنواع آلات بثق الألمنيوم

يمكن تصنيف آلات بثق الألومنيوم بناءً على معايير مختلفة، بما في ذلك الأنواع الأفقية والرأسية، والأحجام الصغيرة والكبيرة جدًا، والعمليات منخفضة السرعة وعالية السرعة، ودرجة الحرارة العادية والعمليات شديدة الحرارة[4].

مزايا آلات بثق الألومنيوم

توفر آلات بثق الألومنيوم العديد من المزايا[4]:

- الكفاءة: يمكنهم إنتاج كميات كبيرة من مقاطع الألمنيوم عالية الجودة بسرعة.

- توفير الطاقة: يستفيدون من الكفاءة العالية والاستهلاك المنخفض للطاقة للنظام الهيدروليكي.

- حماية البيئة: يستخدمون إعادة تدوير وترشيح الزيت الهيدروليكي لتقليل النفايات والتلوث.

- المرونة: يمكنهم إنتاج أشكال وأحجام مختلفة عن طريق تغيير القوالب.

عمليات ما بعد البثق بالتفصيل

بعد عملية بثق الألمنيوم، يتم إجراء العديد من عمليات ما بعد البثق لتحسين خصائص المادة وأبعادها[2]:

1. التبريد والتعامل:

- يتم توجيه المادة المبثوقة على طول طاولة الجريان[2].

- يتم إخماد المقاطع الجانبية على الفور، مما يؤدي إلى تبريدها سريعًا لتلطيفها وتحديد شكلها[2]. ويتم تحقيق ذلك غالبًا باستخدام حمام مائي أو مراوح[5].

2. القص والتبريد:

- يتم قص الملفات الشخصية إلى أطوال يمكن التحكم فيها[2].

- يتم تبريدها إلى درجة حرارة الغرفة لضمان الاستقرار الهيكلي[2].

3. التمدد والمحاذاة:

- يتم نقل المقاطع إلى نقالة، حيث يتم تمديدها لتصحيح أي تشوهات، وضمان المحاذاة المثالية[2].

- تعتبر هذه الخطوة حيوية للحفاظ على استقامة وتجانس المقاطع[2].

4. القطع حسب الطول والتفتيش:

- وأخيرًا، يتم قطع المقاطع إلى الطول المطلوب وفحص الجودة[2].

تطبيقات بثق الألمنيوم

يتم استخدام سحب الألمنيوم في العديد من الصناعات نظرًا لتعدد استخداماته وكفاءته[4]. وتشمل هذه الصناعات:

- بناء

- مواصلات

- الطيران

- الالكترونيات

تطور آلات بثق الألمنيوم

يمكن إرجاع تطور آلات بثق الألمنيوم إلى أواخر القرن التاسع عشر عندما اخترع الألماني جوزيف براماه أول مكبس بثق هيدروليكي لصنع أنابيب الرصاص[4]. مع مرور الوقت، تطورت هذه الآلات من التشغيل اليدوي إلى التحكم الآلي، ومن الأنواع الأفقية الفردية إلى الأنواع الرأسية المختلفة، ومن البثق بدرجة حرارة عادية منخفضة السرعة إلى البثق عالي السرعة[4].

دور تصميم القالب

يلعب القالب دورًا حاسمًا في عملية بثق الألومنيوم. لقد تم تصميمه وتصنيعه بدقة لضمان تلبية المنتج النهائي للمواصفات المطلوبة[2]. يحدد شكل القالب شكل المقطع العرضي للألمنيوم المبثوق[2].

التطورات الحديثة في تكنولوجيا سحب الألمنيوم

تشتمل آلات بثق الألمنيوم الحديثة على العديد من التقنيات المتقدمة لتحسين أدائها[4]:

- التحكم الآلي: تعمل وحدات التحكم PLC والواجهات بين الإنسان والآلة على تعزيز الدقة وسهولة التشغيل.

- البثق عالي السرعة: تتيح الأنظمة الهيدروليكية المتقدمة معدلات بثق أسرع، مما يزيد من الإنتاجية.

- البثق بالحرارة الفائقة: تتيح هذه التقنية بثق الأشكال والسبائك الأكثر تعقيدًا.

اختيار آلة بثق الألمنيوم المناسبة

يعتمد اختيار آلة بثق الألمنيوم المناسبة على الاحتياجات والمتطلبات المحددة[4]. تشمل العوامل التي يجب مراعاتها ما يلي:

- حجم ونوع الملفات الشخصية: الآلات المختلفة مناسبة لمختلف أحجام الملفات الشخصية وتعقيداتها.

- حجم الإنتاج: قد يتطلب الإنتاج بكميات كبيرة آلات عالية السرعة.

- نوع السبيكة: بعض الآلات أكثر ملاءمة لسبائك ألومنيوم معينة.

صيانة ماكينة بثق الالمنيوم

تعد الصيانة المناسبة أمرًا ضروريًا لضمان طول عمر ماكينة بثق الألومنيوم وكفاءتها[4]. تشمل مهام الصيانة الرئيسية ما يلي:

- الفحص الدوري للمكونات الهيدروليكية.

- تشحيم الأجزاء المتحركة.

- تنظيف واستبدال الفلاتر.

- معايرة أنظمة التحكم.

خاتمة

تعتبر 'آلة بثق الألمنيوم' قطعة حيوية من المعدات في الصناعة التحويلية، مما يتيح إنشاء مجموعة واسعة من مقاطع الألمنيوم بدقة وكفاءة. تتضمن العملية التسخين المسبق لقضبان الألومنيوم وإجبارها على المرور عبر قالب لإنتاج أشكال متسقة. تشتمل الآلات الحديثة على تقنيات متقدمة لتحسين الأداء، كما تضمن الصيانة المناسبة طول عمرها الافتراضي. من البناء إلى النقل، يلعب 'سحب الألمنيوم' دورًا مهمًا في تشكيل العالم من حولنا.

الأسئلة الشائعة: الأسئلة المتداولة حول آلات بثق الألومنيوم

1. ما هي آلة بثق الألمنيوم؟

آلة بثق الألمنيوم عبارة عن آلة تستخدم نظامًا هيدروليكيًا لبثق قضبان أو صفائح الألمنيوم الساخنة إلى الأشكال المطلوبة. وهي مكونة من رأس البثق، ونظام هيدروليكي، ونظام تحكم[4].

2. كيف تتم عملية بثق الألمنيوم؟

تتضمن عملية بثق الألومنيوم تسخين كتلة الألومنيوم وإجبارها على المرور عبر قالب ذو مقطع عرضي محدد باستخدام الضغط العالي. يتم بعد ذلك تبريد البثق الناتج وتمديده وتقطيعه ومعالجته بالحرارة[2].

3. ما هي المكونات الرئيسية لآلة بثق الألمنيوم؟

المكونات الرئيسية لآلة بثق الألومنيوم تشمل رأس البثق (القالب، السخان، جهاز المعالجة المسبقة، وتجويف البثق)، النظام الهيدروليكي (خزان الوقود، مضخة الزيت، الأسطوانات، الصمامات، وخطوط الأنابيب)، ونظام التحكم (جهاز التحكم PLC، واجهة الإنسان والآلة، والمكونات الكهربائية)[4].

4. ما هي مزايا استخدام آلة بثق الألمنيوم؟

تشمل مزايا استخدام آلة بثق الألومنيوم الكفاءة العالية وتوفير الطاقة وحماية البيئة والمرونة في إنتاج أشكال وأحجام مختلفة من مقاطع الألمنيوم[4].

5. ما هي الصناعات التي تستخدم بثق الألمنيوم؟

يُستخدم بثق الألومنيوم في العديد من الصناعات، بما في ذلك البناء والنقل والطيران والإلكترونيات[4].
