การอัพเกรด Ender 3 ของคุณด้วย เครื่องอัดรีดอะลูมิเนียม สามารถยกระดับประสบการณ์การพิมพ์ 3 มิติของคุณได้อย่างมาก เครื่องอัดรีดพลาสติกในสต็อกมีแนวโน้มที่จะสึกหรอ ซึ่งอาจนำไปสู่ปัญหาการอัดรีดน้อยเกินไปและปัญหาการพิมพ์อื่นๆ ในคู่มือนี้ เราจะแนะนำคุณตลอดขั้นตอนการติดตั้งเครื่องอัดรีดอะลูมิเนียมบน Ender 3 ของคุณ เพื่อให้แน่ใจว่าคุณมีการตั้งค่าที่แข็งแกร่งและเชื่อถือได้สำหรับโครงการการพิมพ์ 3D ของคุณ
ทำไมต้องอัพเกรดเป็นเครื่องอัดรีดอะลูมิเนียม?
- ความทนทาน: เครื่องอัดรีดอะลูมิเนียมมีความทนทานมากกว่าพลาสติกอื่นๆ มาก ซึ่งช่วยลดความเสี่ยงของการแตกหักและการสึกหรอเมื่อเวลาผ่านไป
- ประสิทธิภาพที่ดีขึ้น: ให้การยึดเกาะที่ดีขึ้นบนเส้นใย นำไปสู่การอัดขึ้นรูปที่สม่ำเสมอยิ่งขึ้น และปรับปรุงคุณภาพการพิมพ์
- ใช้งานง่าย: เครื่องอัดรีดอะลูมิเนียมมักมาพร้อมกับคุณสมบัติที่ทำให้การขนถ่ายเส้นใยง่ายขึ้น
- การกระจายความร้อนที่ดีขึ้น: อลูมิเนียมนำความร้อนได้อย่างมีประสิทธิภาพมากกว่าพลาสติก ช่วยกระจายความร้อนออกจากมอเตอร์และเส้นใย จึงช่วยลดความเสี่ยงของปัญหาที่เกี่ยวข้องกับความร้อน เช่น การอ่อนตัวลงหรือการอุดตัน
เครื่องมือและวัสดุที่จำเป็น
ก่อนเริ่มกระบวนการติดตั้ง ให้รวบรวมเครื่องมือและวัสดุดังต่อไปนี้:
เครื่องมือ:
- ประแจอัลเลน (2 มม., 2.5 มม. และ 3 มม.)
- ไขควง
- คีม (ไม่จำเป็น)
วัสดุ:
- ชุดเครื่องอัดรีดอะลูมิเนียม (เฉพาะ Ender 3)
- สกรูสำรอง (หากไม่ได้รวมอยู่ในชุด)
- ที่ยึดสายเคเบิล (อุปกรณ์เสริม แต่แนะนำ)
กระบวนการติดตั้งทีละขั้นตอน
ขั้นตอนที่ 1: เตรียมพื้นที่ทำงานของคุณ
ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานของคุณสะอาดและมีแสงสว่างเพียงพอ ถอด Ender 3 ของคุณออกจากแหล่งจ่ายไฟ และถอดเส้นใยที่โหลดอยู่ในเครื่องอัดรีดออก
ขั้นตอนที่ 2: ถอด Stock Extruder ออก
1. ถอดปลั๊กมอเตอร์ Extruder: ถอดสายเคเบิลมอเตอร์ออกจากเมนบอร์ดเพื่อป้องกันปัญหาทางไฟฟ้า
2. ถอด Bowden Coupler: คลายเกลียวข้อต่อที่ยึดท่อ PTFE ไว้ กดลงบนชิ้นพลาสติกเพื่อปลดออกจากท่อ

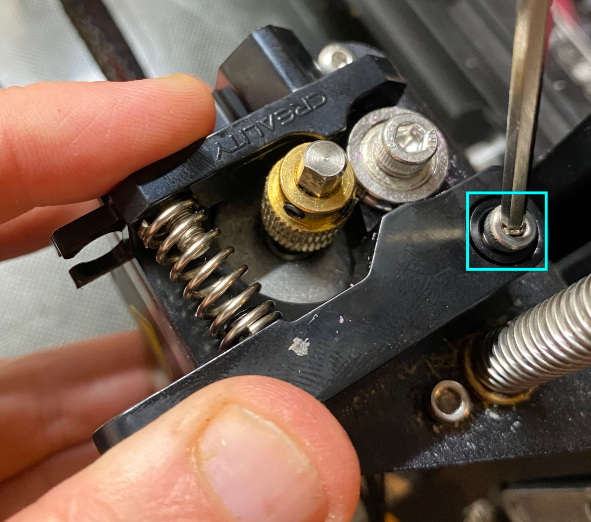

3. คลายเกลียวแขนก้านโยก: ใช้ประแจหกเหลี่ยม 2.5 มม. เพื่อถอดสกรูที่ยึดแขนก้านเข้ากับตัวเครื่องอัดรีดออกในขณะที่ใช้แรงกดเพื่อให้อยู่ในแนวเดียวกัน
4. ถอดสกรูที่เหลือออก: ใช้ประแจอัลเลน 2 มม. ถอดสกรูสามตัวที่ยึดมอเตอร์ออก ระวังอย่าให้ตก
5. ถอด Stock Extruder ออก: ค่อยๆ ดึง Stock Extruder ออกจากที่ยึด

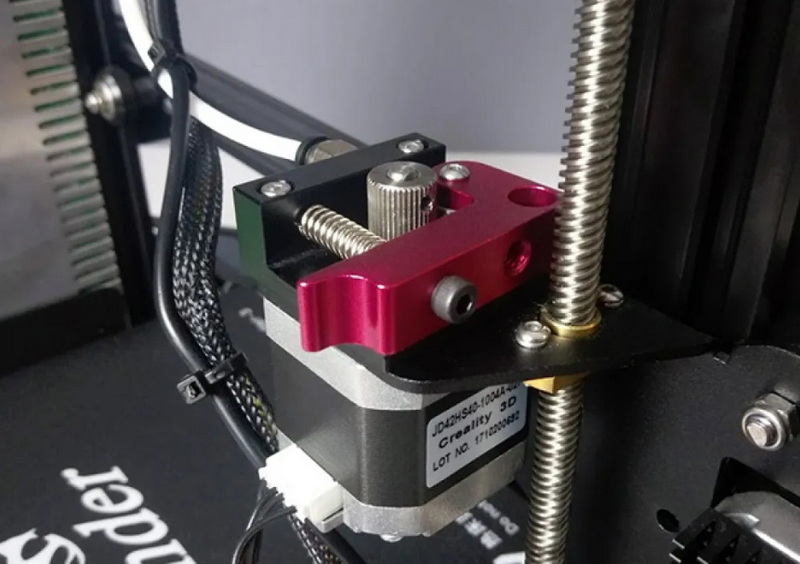

ขั้นตอนที่ 3: ติดตั้งเครื่องอัดรีดอะลูมิเนียมใหม่
1. ติดสเต็ปเปอร์มอเตอร์: วางตำแหน่งเครื่องอัดรีดอะลูมิเนียมใหม่ของคุณไว้เหนือสเต็ปเปอร์มอเตอร์ โดยจัดตำแหน่งให้ตรงกับรูสกรู
2. ยึดด้วยสกรู: ใช้สกรูสามตัวที่ให้มาในชุดเครื่องอัดรีดอะลูมิเนียมของคุณเพื่อยึดให้เข้าที่ ตรวจสอบให้แน่ใจว่าใช้สกรูหัวจมสำหรับรูด้านล่างอันใดอันหนึ่ง
3. ติดตั้งเกียร์ใหม่: เลื่อนเกียร์ใหม่ไปที่เพลามอเตอร์ โดยตรวจสอบให้แน่ใจว่าสกรูด้วงตัวใดตัวหนึ่งอยู่ในแนวเดียวกับส่วนแบนของเพลามอเตอร์เพื่อให้กระชับพอดี
4. ติดข้อต่อ Bowden: ขันข้อต่อ Bowden ใหม่ของคุณเข้ากับเครื่องอัดรีดอะลูมิเนียม เพื่อให้แน่ใจว่าแน่นพอที่จะยึดได้แต่ไม่แน่นจนเกินไป
5. ติดตั้งแขนก้านโยกและสปริง: ติดแขนก้านโดยใช้สกรูที่หนาขึ้น เพื่อให้แน่ใจว่าสามารถเคลื่อนที่ได้อย่างอิสระโดยไม่มีการกีดขวางจากส่วนประกอบอื่นๆ
6. ใส่สกรูยึดสปริงกลับเข้าที่: ติดสปริงใดๆ ที่รวมอยู่ในชุดอุปกรณ์ของคุณอย่างแน่นหนา ซึ่งจะช่วยรักษาความตึงบนเส้นใยของคุณ
ขั้นตอนที่ 4: การปรับเปลี่ยนขั้นสุดท้าย
1. ตรวจสอบการวางแนว: ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดอยู่ในแนวที่ถูกต้อง และไม่มีสกรูหรือชิ้นส่วนที่หลวม
2. เชื่อมต่อสายเคเบิลมอเตอร์อีกครั้ง: เสียบสายเคเบิลสเต็ปเปอร์มอเตอร์ของคุณกลับเข้าไปในพอร์ตตามลำดับบนเมนบอร์ด
3. ใส่ท่อ PTFE กลับเข้าที่: ใส่ท่อ PTFE ของคุณกลับเข้าไปในข้อต่อ ตรวจดูให้แน่ใจว่าติดตั้งเข้าที่แล้ว
ขั้นตอนที่ 5: ทดสอบการตั้งค่าของคุณ
1. เปิด Ender 3 ของคุณและใส่เส้นใยลงในเครื่องอัดรีดอะลูมิเนียมใหม่ของคุณ
2. ทดสอบการพิมพ์เพื่อให้แน่ใจว่าทุกอย่างทำงานได้อย่างถูกต้องและไม่มีปัญหาการอัดขึ้นรูป
ทำความเข้าใจระบบการอัดรีด Ender 3 ของคุณ
Creality Ender 3 มีระบบการอัดรีดแบบ Bowden โดยที่เส้นใยจะถูกป้อนผ่านท่อ PTFE จากสเต็ปเปอร์มอเตอร์ระยะไกลซึ่งอยู่ที่ด้านหลังของโครงเครื่องพิมพ์ลงไปที่ชุด hotend ที่หัวพิมพ์ การออกแบบนี้ช่วยลดน้ำหนักที่หัวพิมพ์ แต่อาจทำให้เกิดความท้าทาย เช่น การเสียดสีที่เพิ่มขึ้นตามท่อ PTFE ที่ยาวขึ้น หรือการวางแนวที่ไม่ตรงระหว่างการเคลื่อนไหว
ข้อจำกัดของเครื่องอัดรีดพลาสติกแบบสต็อก
เครื่องอัดรีดพลาสติกในสต็อกที่พบในเครื่องพิมพ์ราคาประหยัดจำนวนมาก เช่น Ender 3 นั้นใช้งานได้ แต่มีข้อจำกัด:
- ความยืดหยุ่น: พลาสติกมีแนวโน้มที่จะโค้งงอภายใต้ความเครียด ซึ่งอาจนำไปสู่การป้อนที่ไม่สอดคล้องกัน
- การสึกหรอเมื่อเวลาผ่านไป: การใช้งานซ้ำๆ อาจทำให้เกิดการสึกหรอจนเกิดการลื่นไถลระหว่างการอัดขึ้นรูป
- ความไวต่อความร้อน: ส่วนประกอบพลาสติกอาจบิดเบี้ยวภายใต้อุณหภูมิสูงหรือการสัมผัสความร้อนเป็นเวลานานจากส่วนประกอบใกล้เคียง เช่น เครื่องทำความร้อน
ข้อจำกัดเหล่านี้มักส่งผลให้เกิดปัญหาการรีดขึ้นรูปน้อยเกินไปหรือการพิมพ์มากเกินไปซึ่งส่งผลต่อคุณภาพการพิมพ์เมื่อเวลาผ่านไป ซึ่งเป็นปัญหาที่การอัพเกรดอะลูมิเนียมมุ่งหวังที่จะแก้ไขอย่างมีประสิทธิภาพ
ประโยชน์ของการอัพเกรดเป็นเครื่องอัดรีดอะลูมิเนียม
นอกเหนือจากการปรับปรุงความทนทานและประสิทธิภาพที่ได้กล่าวไปแล้ว:
- ความแม่นยำที่เพิ่มขึ้น: โครงสร้างที่แข็งแกร่งของเครื่องอัดรีดอะลูมิเนียมช่วยให้สามารถควบคุมการป้อนเส้นใยได้อย่างแม่นยำโดยไม่งอหรือลื่นไถล
- ความเข้ากันได้ของเส้นใยที่ได้รับการปรับปรุง: เครื่องอัดรีดอะลูมิเนียมเหมาะกว่าสำหรับการจัดการเส้นใยประเภทต่างๆ รวมถึงวัสดุที่มีความยืดหยุ่น เช่น TPU เนื่องจากความสามารถในการรักษาแรงกดที่สม่ำเสมอโดยไม่เสียรูป
- การประหยัดต้นทุนในระยะยาว: แม้ว่าในตอนแรกจะมีราคาแพงกว่าทางเลือกที่เป็นพลาสติก แต่อายุการใช้งานที่ยาวนานหมายถึงการเปลี่ยนทดแทนน้อยลงเมื่อเวลาผ่านไป ซึ่งมอบความคุ้มค่าที่ดีกว่าสำหรับผู้ใช้บ่อยครั้งที่ต้องพึ่งพาเครื่องพิมพ์เป็นอย่างมาก
ปัจจัยที่ต้องพิจารณาเมื่ออัปเกรด
เมื่อพิจารณาที่จะอัพเกรดจากพลาสติกเป็นเครื่องอัดรีดอะลูมิเนียม:
1. ความเข้ากันได้: ตรวจสอบให้แน่ใจว่าการอัพเกรดที่เลือกนั้นเข้ากันได้กับรุ่นเฉพาะภายในกลุ่มผลิตภัณฑ์ของ Creality เนื่องจากมีความแตกต่างกันเล็กน้อยระหว่างเวอร์ชัน (เช่น Ender 3 และ Ender 3 V2)
2. ความซับซ้อนในการติดตั้ง: แม้ว่าโดยทั่วไปแล้วจะตรงไปตรงมา แต่ผู้ที่ไม่คุ้นเคยกับการประกอบเชิงกลอาจพบว่าการปรึกษาวิดีโอสอนการใช้งานหรือขอความช่วยเหลือจากผู้ใช้ที่มีประสบการณ์อาจเป็นประโยชน์
3. การวิเคราะห์ต้นทุนเทียบกับผลประโยชน์: ประเมินว่าการลงทุนในการอัพเกรดอะลูมิเนียมนั้นสอดคล้องกับความต้องการการพิมพ์ส่วนบุคคลหรือไม่ โดยเฉพาะอย่างยิ่งหากคาดว่าจะใช้งานเป็นครั้งคราวเท่านั้น
ตัวเลือกเครื่องอัดรีดทางเลือก
แม้ว่าบทความนี้จะเน้นไปที่การอัพเกรดอะลูมิเนียมเป็นหลัก:
- ระบบขับเคลื่อนโดยตรง: ระบบเหล่านี้วางตำแหน่งมอเตอร์เหนือฮอตเอนด์โดยตรง ช่วยให้ควบคุมได้แม่นยำยิ่งขึ้น เหมาะสำหรับเส้นใยที่ยืดหยุ่นแต่เพิ่มน้ำหนักที่หัวพิมพ์
- เครื่องอัดรีดแบบเกียร์คู่: มีลักษณะเป็นเฟืองสองตัวที่ทำงานร่วมกันเพื่อสร้างการยึดเกาะเส้นใยที่ดียิ่งขึ้น ซึ่งมีประโยชน์เมื่อต้องรับมือกับวัสดุที่ท้าทาย
การดูแลรักษาเครื่องอัดรีดอะลูมิเนียมของคุณ
เพื่อเพิ่มประสิทธิภาพสูงสุดหลังการติดตั้ง:
1. ตรวจสอบเกียร์อย่างสม่ำเสมอว่ามีเศษสะสมซึ่งอาจขัดขวางการทำงานหรือไม่
2. ตรวจสอบการตั้งค่าความตึงเป็นระยะเพื่อให้แน่ใจว่ายังคงเหมาะสมที่สุดตามรูปแบบการใช้วัสดุ
ข้อมูลเชิงลึกและบทวิจารณ์ของชุมชน
การมีส่วนร่วมกับชุมชนออนไลน์ที่ทุ่มเทให้กับเครื่องพิมพ์ Creality โดยเฉพาะสามารถให้ข้อมูลเชิงลึกอันล้ำค่าเกี่ยวกับชิ้นส่วนหลังการขายต่างๆ ที่มีจำหน่าย รวมถึงประสบการณ์ผู้ใช้ที่ให้รายละเอียดเกี่ยวกับความสำเร็จหรือความท้าทายที่พบในระหว่างการติดตั้ง
การแก้ไขปัญหาทั่วไปหลังการติดตั้ง
แม้หลังจากติดตั้งเครื่องอัดรีดอะลูมิเนียมสำเร็จแล้ว คุณอาจพบปัญหาทั่วไปบางประการ:
- การรีดขึ้นรูปน้อยเกินไป: หากคุณสังเกตเห็นช่องว่างในงานพิมพ์หรือชั้นต่างๆ ที่ไม่ยึดติดอย่างถูกต้อง ให้ตรวจสอบว่า e-step ของคุณได้รับการปรับเทียบอย่างถูกต้องหรือไม่ หรือมีสิ่งอุดตันในหัวฉีดของคุณหรือไม่
- การอัดขึ้นรูปมากเกินไป: หากงานพิมพ์ดูหนาเกินไปหรือมีวัสดุส่วนเกินไหลออกมา คุณอาจต้องปรับการตั้งค่าตัวแบ่งส่วนข้อมูลตามอัตราการไหลหรือปรับเทียบ e-steps ใหม่
- เส้นใยลื่นไถล: หากคุณพบว่าเส้นใยลื่นไถลระหว่างการพิมพ์ ตรวจสอบให้แน่ใจว่ามีความตึงเพียงพอโดยการปรับสปริงหรือตรวจสอบการอุดตันตามท่อ PTFE ของคุณ
บทสรุป
การติดตั้งเครื่องอัดรีดอะลูมิเนียมบน Ender 3 ของคุณเป็นกระบวนการที่ไม่ซับซ้อนซึ่งสามารถปรับปรุงประสิทธิภาพและความน่าเชื่อถือของเครื่องพิมพ์ของคุณได้อย่างมาก ด้วยการทำตามขั้นตอนเหล่านี้อย่างระมัดระวัง คุณสามารถมั่นใจได้ว่าการอัพเกรดจะปรับปรุงประสบการณ์การพิมพ์โดยรวมของคุณได้สำเร็จ ความทนทานและประสิทธิภาพของเครื่องอัดรีดอะลูมิเนียมทำให้เป็นการลงทุนที่คุ้มค่าสำหรับผู้ใช้มือใหม่และผู้ใช้ที่มีประสบการณ์
คำถามที่พบบ่อย
1. การติดตั้งเครื่องอัดรีดอะลูมิเนียมใช้เวลานานเท่าใด?
โดยทั่วไปกระบวนการติดตั้งจะใช้เวลาประมาณ 30 นาทีหากคุณมีเครื่องมือทั้งหมดพร้อมและปฏิบัติตามแต่ละขั้นตอนอย่างระมัดระวัง
2. ฉันจำเป็นต้องมีเครื่องมือพิเศษสำหรับการอัพเกรดนี้หรือไม่?
คุณจะต้องใช้ประแจหกเหลี่ยม (2 มม., 2.5 มม. และ 3 มม.) รวมถึงไขควงสำหรับยึดสกรูด้วย
3. การอัพเกรดเครื่องอัดรีดของฉันจะปรับปรุงคุณภาพการพิมพ์หรือไม่?
ใช่ เครื่องอัดรีดอะลูมิเนียมช่วยให้ยึดเกาะเส้นใยได้ดีขึ้น ซึ่งสามารถนำไปสู่การอัดขึ้นรูปที่สม่ำเสมอยิ่งขึ้นและปรับปรุงคุณภาพการพิมพ์
4. ฉันสามารถใช้ท่อ Bowden อันเก่ากับเครื่องอัดรีดอะลูมิเนียมตัวใหม่ได้หรือไม่
ได้ คุณสามารถใช้ท่อ Bowden ที่มีอยู่ได้ตราบเท่าที่ยังอยู่ในสภาพดี อย่างไรก็ตาม ให้พิจารณาเปลี่ยนใหม่หากชำรุด
5. ฉันควรทำอย่างไรหากเครื่องพิมพ์ยังคงมีปัญหาการอัดขึ้นรูปหลังจากการอัพเกรด?
หากปัญหาการอัดขึ้นรูปยังคงมีอยู่หลังจากอัปเกรด ให้ตรวจสอบการอุดตันในฮอตเอ็นด์ของคุณหรือปรับเทียบ e-steps ของคุณใหม่เพื่อให้แน่ใจว่าการป้อนฟิลาเมนต์ถูกต้อง
