Aluminium extrusietekenen is een essentieel productieproces waarbij aluminium in verschillende vormen en profielen wordt omgezet. Deze methode wordt veel gebruikt in meerdere industrieën vanwege de veelzijdigheid, efficiëntie en de unieke eigenschappen van aluminium. In dit artikel zullen we de fijne kneepjes van het extrusietekenen van aluminium onderzoeken, de voordelen, toepassingen en de stappen die bij het proces betrokken zijn.

aluminium extrusietekening_3

Aluminium extrusietekening begrijpen

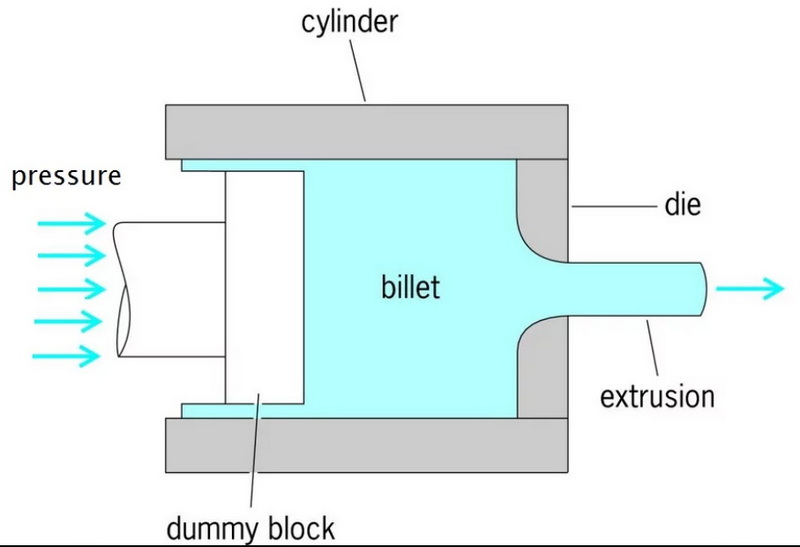

Bij het extrusietrekken van aluminium wordt een verwarmde aluminiumlegering door een matrijs met een specifieke dwarsdoorsnedevorm geperst. Het proces is vergelijkbaar met het uitknijpen van tandpasta uit een tube; Terwijl het aluminium door de matrijs wordt geduwd, neemt het de vorm aan van de opening. Deze techniek maakt het mogelijk lange lengtes aluminium profielen te creëren, variërend van eenvoudige staven tot complexe geometrieën.

Belangrijkste kenmerken van aluminiumextrusie

- Veelzijdigheid: Aluminium kan in verschillende vormen en maten worden geëxtrudeerd, waardoor het geschikt is voor tal van toepassingen.

- Lichtgewicht: Aluminium heeft een hoge sterkte-gewichtsverhouding, wat cruciaal is in sectoren als de lucht- en ruimtevaart en de automobielsector, waar het verminderen van het gewicht essentieel is.

- Corrosiebestendigheid: de natuurlijke oxidelaag die zich op aluminium vormt, biedt uitstekende weerstand tegen corrosie, waardoor het ideaal is voor buitentoepassingen.

- Ontwerpflexibiliteit: Ontwerpers kunnen ingewikkelde profielen met nauwkeurige afmetingen creëren, waardoor innovatieve ontwerpen mogelijk zijn die aan specifieke eisen voldoen.

Het aluminium extrusieproces

Het aluminium extrusieproces bestaat uit verschillende belangrijke stappen:

1. Voorbereiding van de matrijs: De eerste stap omvat het ontwerpen en bewerken van een matrijs die het aluminium zal vormen. De matrijs wordt voorverwarmd om tijdens de extrusie een gelijkmatige metaalstroom te behouden.

2. Het verwarmen van de aluminium knuppel: De aluminium knuppel wordt in een oven verwarmd totdat deze een kneedbare toestand bereikt, doorgaans tussen 400 °C en 500 °C (750 °F tot 925 °F). Door dit verwarmingsproces wordt het metaal zachter, waardoor het gemakkelijk kan worden geëxtrudeerd.

3. Extrusie: Een hydraulische ram oefent aanzienlijke druk uit (tot 15.000 ton) om de verwarmde knuppel door de matrijs te duwen. Terwijl het aluminium door de matrijs stroomt, neemt het de gewenste vorm aan.

4. Koeling: Na het verlaten van de matrijs wordt het geëxtrudeerde profiel gekoeld met behulp van lucht- of watersproeiers om het snel te laten stollen en zijn vorm te behouden.

5. Rekken en snijden: Eenmaal afgekoeld worden de extrusies uitgerekt om eventuele vervormingen te elimineren en hun mechanische eigenschappen te verbeteren. Vervolgens worden ze op bepaalde lengtes gesneden voor verdere verwerking of levering.

6. Afwerking: De laatste stap kan aanvullende behandelingen omvatten, zoals anodiseren of schilderen om het uiterlijk en de corrosieweerstand te verbeteren.

Voordelen van aluminium extrusietekening

Het aluminium extrusietekenproces biedt tal van voordelen:

- Kostenefficiëntie: de methode minimaliseert materiaalverspilling en verlaagt de productiekosten in vergelijking met traditionele productietechnieken.

- Hoge productiesnelheden: Aluminium-extrusie kan snel grote hoeveelheden producten produceren, waardoor het geschikt is voor zowel kleine als grootschalige productieruns.

- Verbeterde mechanische eigenschappen: het extrusieproces verbetert de sterkte en duurzaamheid van aluminiumproducten, waardoor ze geschikt worden voor veeleisende toepassingen.

- Duurzaamheid: Aluminium is recyclebaar zonder zijn eigenschappen te verliezen, waardoor het een milieuvriendelijke keuze is voor fabrikanten.

Toepassingen van aluminium extrusietekening

Aluminium extrusies worden in verschillende industrieën gebruikt vanwege hun unieke eigenschappen:

- Constructie: gebruikt in raamkozijnen, vliesgevels en structurele componenten vanwege hun lichtgewicht en duurzame karakter.

- Automotive: toegepast in voertuigframes, bumpers en interieuronderdelen waar gewichtsvermindering bijdraagt aan een betere brandstofefficiëntie.

- Lucht- en ruimtevaart: gebruikt in structurele componenten zoals rompframes en vleugelconstructies waarbij de verhouding tussen sterkte en gewicht van cruciaal belang is.

- Elektronica: Wordt vaak gebruikt voor koellichamen en behuizingen vanwege de uitstekende thermische geleidbaarheid.

Transport: Toegepast in spoor- en maritieme toepassingen waar lichtgewicht materialen essentieel zijn voor prestaties.

aluminium extrusietekening_2

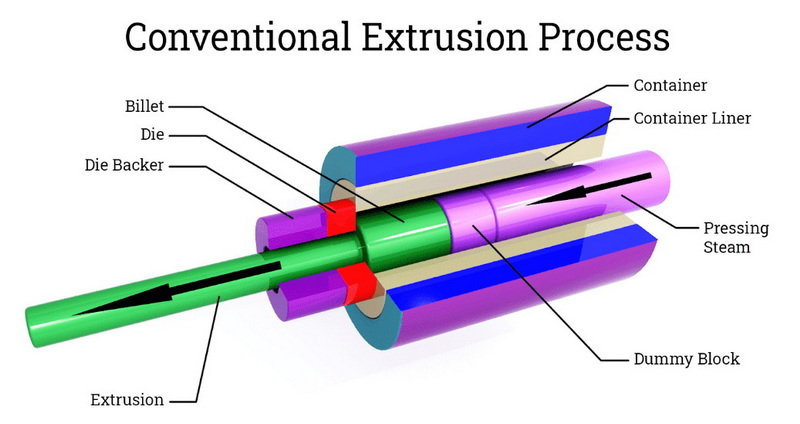

Gedetailleerde stappen bij het tekenen van aluminium extrusie

Om dieper in te gaan op elke stap van het aluminium extrusietekenproces:

Voorbereiding van de matrijs

Het matrijsontwerp is cruciaal omdat het de uiteindelijke vorm van het geëxtrudeerde product bepaalt. Ingenieurs gebruiken computerondersteunde ontwerpsoftware (CAD) om ingewikkelde ontwerpen te maken die aan specifieke klantvereisten voldoen. Het matrijsmateriaal moet bestand zijn tegen hoge temperaturen en drukken; Daarom wordt vaak gereedschapsstaal of hardmetaal gebruikt.

Het verwarmen van de aluminium knuppel

De verwarmingsfase is van cruciaal belang omdat onjuiste verwarming tot defecten in het eindproduct kan leiden. Billets worden doorgaans verwarmd in een gecontroleerde omgeving waar temperatuuruniformiteit consistente stromingseigenschappen tijdens extrusie garandeert.

Extrusieproces

Tijdens de extrusie zijn er verschillende factoren die de productkwaliteit beïnvloeden:

- Temperatuurregeling: het handhaven van een optimale temperatuur zorgt voor een goede doorstroming door de matrijs.

- Ramsnelheid: De snelheid waarmee de ram de knuppel duwt, heeft invloed op de oppervlakteafwerking en maatnauwkeurigheid.

- Matrijsontwerp: een goed ontworpen matrijs minimaliseert wrijving en slijtage tijdens extrusie en zorgt tegelijkertijd voor een uniforme materiaalstroom.

Koeltechnieken

Koelmethoden kunnen de mechanische eigenschappen aanzienlijk beïnvloeden:

- Luchtkoeling: Langzamere koelsnelheden kunnen de ductiliteit verbeteren, maar kunnen leiden tot kromtrekken als ze niet goed worden gecontroleerd.

- Waterafschrikken: snelle afkoeling verhoogt de sterkte, maar kan interne spanningen veroorzaken waarvoor daaropvolgende verouderingsprocessen nodig zijn om te verlichten.

Rekken en snijden

Door het uitrekken worden niet alleen eventuele vervormingen gecorrigeerd, maar worden ook de korrelstructuren in het metaal uitgelijnd, waardoor de sterkte wordt vergroot. Snijtechnieken variëren afhankelijk van het profieltype; zaagsnijden is gebruikelijk voor grotere secties, terwijl precisiesnijmethoden worden gebruikt voor ingewikkelde vormen.

Afwerkingsprocessen

Afwerkingsbehandelingen zoals anodiseren verbeteren niet alleen de esthetiek, maar verhogen ook de corrosieweerstand door een dikkere oxidelaag op aluminium oppervlakken te creëren. Poedercoating biedt extra bescherming en maakt kleuraanpassing mogelijk.

Innovaties in aluminium extrusietekenen

Recente technologische ontwikkelingen hebben de manier veranderd waarop aluminium extrusietekenen wordt uitgevoerd:

- Integratie van 3D-printen: sommige fabrikanten onderzoeken hybride processen die 3D-printen combineren met traditionele extrusiemethoden om complexe vormen te creëren die voorheen onmogelijk of te duur waren.

- Slimme productietechnologieën: de implementatie van IoT-apparaten maakt realtime monitoring van extrusieparameters mogelijk, wat leidt tot verbeterde kwaliteitscontrole en verminderde downtime door voorspellend onderhoud.

- Duurzame praktijken: Innovaties in recyclingprocessen stellen fabrikanten in staat gerecycled post-consumer aluminium te gebruiken zonder dat dit ten koste gaat van de kwaliteit of prestatiekenmerken.

Het proces visualiseren

Om aluminium extrusietekeningen beter te begrijpen, kunnen visuele hulpmiddelen zoals diagrammen of video's ongelooflijk nuttig zijn. Hieronder vindt u suggesties voor soorten beeldmateriaal die het begrip kunnen vergroten:

- Diagrammen die elke stap van het extrusieproces illustreren.

- Video's die real-time aluminium-extrusiebewerkingen demonstreren.

- Afbeeldingen van verschillende aluminium profielen geproduceerd door middel van extrusietekening.

Conclusie

Aluminium extrusietekenen is een cruciaal productieproces dat ongeëvenaarde veelzijdigheid en efficiëntie biedt in meerdere industrieën. Het vermogen om complexe vormen te produceren met behoud van sterkte en lichtgewicht eigenschappen maakt het een techniek van onschatbare waarde in de moderne productie. Terwijl industrieën blijven evolueren en innovatieve oplossingen eisen, zal het extrusietrekken van aluminium een belangrijke rol spelen bij het aangaan van deze uitdagingen. Met de voortdurende vooruitgang op het gebied van technologie en duurzame praktijken blijft dit proces toonaangevend op het gebied van productie-innovatie.

aluminium extrusietekening_1

Veelgestelde vragen

1. Welke materialen kunnen naast aluminium worden geëxtrudeerd?

Aluminium is het meest gebruikte materiaal voor extrusie; Andere metalen zoals koper, magnesium en sommige kunststoffen kunnen echter ook met soortgelijke processen worden geëxtrudeerd.

2. Hoe verhouden de kosten van aluminiumextrusie zich tot andere productiemethoden?

Aluminiumextrusie is doorgaans kosteneffectiever dan traditionele methoden vanwege minder materiaalverspilling en snellere productiesnelheden.

3. Kunnen aangepaste vormen worden gemaakt met aluminiumextrusie?

Ja, een van de belangrijkste voordelen van aluminiumextrusie is de mogelijkheid om aangepaste vormen te creëren die zijn afgestemd op specifieke ontwerpvereisten.

4. Welke industrieën profiteren het meest van aluminiumextrusie?

Industrieën zoals de bouw, de automobielsector, de lucht- en ruimtevaart, de elektronica en de transportsector profiteren aanzienlijk van de extrusie van aluminium vanwege de lichtgewicht en duurzame eigenschappen.
