MakerBot Replicator 2 をアルミニウム押出機でアップグレードすると、パフォーマンスと信頼性が大幅に向上します。アルミニウム押出機は、熱放散を改善し、可動部品の摩耗を軽減するように設計されており、印刷品質の向上とメンテナンスの問題の軽減につながります。ここでは、インストール方法に関するステップバイステップのガイドを示します。 アルミニウム押出機をアップグレードします。 Replicator 2 の

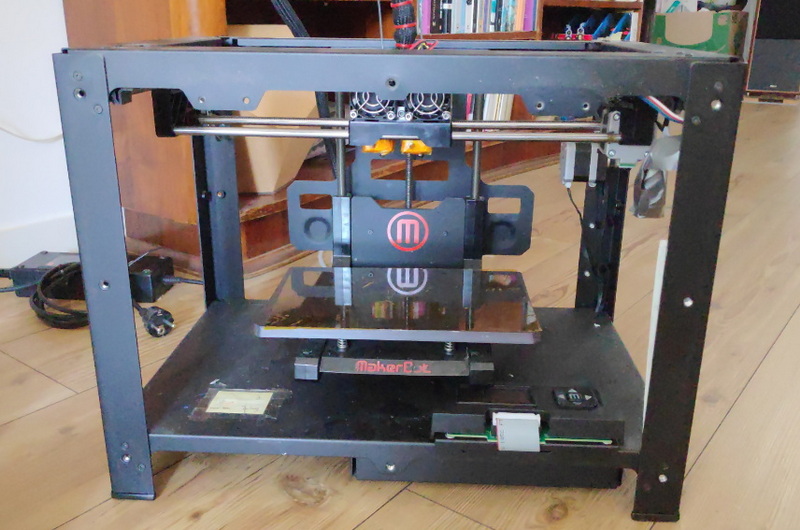

MakerBot Replicator 2 は、信頼性と多用途性で知られる人気の 3D プリンターです。ただし、他のマシンと同様に、アップグレードにより機能が向上する可能性があります。最も影響力のあるアップグレードの 1 つは、純正の押出機をアルミニウム バージョンに置き換えることです。このアップグレードにより、プリンターの熱管理が強化されるだけでなく、より堅牢で耐久性のある押し出しシステムも提供されます。
- 改善された熱管理: アルミニウムは優れた熱伝導体であり、押出機内の温度を一定に維持するのに役立ち、熱暴走の問題を軽減します。
- 耐久性: アルミニウム部品は一般に、プラスチック製の部品よりも堅牢であり、時間の経過による摩耗や損傷が軽減されます。
- 印刷品質の向上: アルミニウム押出機は、安定した温度を維持し、機械的ストレスを軽減することで、より安定した高品質の印刷を実現できます。
取り付けを開始する前に、必要な工具と部品がすべて揃っていることを確認してください。チェックリストは次のとおりです。
- 必要なツール:
- 2mm六角レンチ
- 2.5mm六角レンチ
- ペンチ（小さな部品を扱うため）
- 必要な部品:
- アルミニウム押出機アセンブリ
- 取り付けネジ (通常は M3 または M4)
- サーマルブレイクチューブ（アップグレードする場合）
- 新しいノズル (オプション)
1. フィラメントのアンロード: Replicator 2 のコントロール パネルを使用して、現在ロードされているフィラメントをアンロードします。 [ユーティリティ] > [フィラメントの変更] > [アンロード] に移動します。
2. 電源を切り、プラグを抜きます: アップグレード プロセス中に誤って起動しないように、プリンタの電源が切れ、プラグが抜かれていることを確認します。
1. ファンとヒートシンクを取り外す: 2.5 mm 六角レンチを使用して、ファンとヒートシンクを所定の位置に固定しているボルトを緩めます。エクストルーダーモーターからゆっくりと引き離します。
2. モータープラグの取り外し: エクストルーダーモーターの上部からプラグを慎重に取り外します。
3. モーターをスライドさせて取り出します: モーターをキャリッジからゆっくりとスライドさせて取り出します。

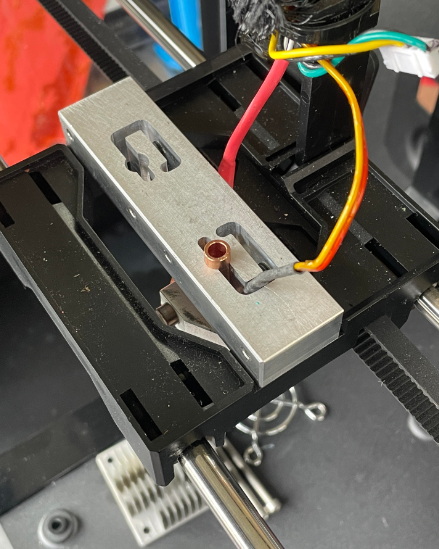

1. アルミニウム エクストルーダーを取り付ける: 新しいアルミニウム エクストルーダーをモーター キャリッジと位置合わせします。付属のネジを使用して所定の位置に固定します。
2. モータープラグを再接続します: エクストルーダーが取り付けられたら、モータープラグを再接続します。
3. ファンとヒートシンクを再度取り付けます: ファンとヒートシンクをスライドさせて元の位置に戻し、ボルトをしっかりと締めます。
1. フィラメントのロード: Replicator 2 のコントロール パネルを使用して、新しいフィラメントをロードします。新しい押出機の設計により、ローディングプロセスを若干調整する必要がある場合があります。
2. テスト印刷: テスト印刷を実行して、すべてが正しく動作していることを確認し、必要に応じて設定を調整します。
- 適切な位置合わせを確認する: 機械的ストレスを避けるため、ネジを締める前にすべての部品が適切に位置合わせされていることを確認してください。
- 漏れの確認: 新しい押出機を設置した後、熱いプラスチックが漏れる可能性のある漏れや隙間の兆候がないか確認してください。
- 温度を監視する: 最初の数回の印刷中は押出機の温度を監視し、温度が安定していることを確認します。
アップグレード中およびアップグレード後に、いくつかの一般的な問題が発生する可能性があります。トラブルシューティングのヒントをいくつか示します。
- ヒートクリープ: これは、ヒーターブロックの断熱が不十分な場合、またはフロントエクストルーダーファンが正しく機能していない場合に発生する可能性があります。すべての接続が安全であることを確認し、必要に応じて断熱材またはファンのアップグレードを検討してください[2]。
- 詰まり: 詰まりが発生した場合は、ノズルの磨耗またはフィラメントの品質の低下が原因である可能性があります。ノズルを交換するか、別のフィラメントを使用することを検討してください[2]。
- ドライブ ブロック スプリングの問題: ドライブ ブロック スプリングが摩耗すると、十分な張力が得られず、押し出し不足が発生する可能性があります。この場合は、スプリングの交換を検討してください[2]。
アルミニウム押出機以外にも、Replicator 2 のパフォーマンスをさらに向上させるために検討できるアップグレードが他にもあります。
- アルミニウム Z 軸ステージのアップグレード: このアップグレードにより、Z 軸のたわみと振動が軽減され、印刷の安定性と品質が向上します。これには、純正の Z 軸ステージをアルミニウム製のステージに交換し、よりスムーズな動作を実現するためにリニア ベアリングを取り付けることが含まれます[4]。
- 加熱ビルド プレート: 加熱ビルド プレートを追加すると、特に ABS または PETG で印刷する場合、接着力が向上し、反りを軽減できます。プリンタの電子機器が追加の電力要件に対応できることを確認してください[5]。
アルミニウム押出機を設置した後、印刷エクスペリエンスを最適化するために次のベスト プラクティスに従ってください。
- 定期メンテナンス: 詰まりを防ぎ、最適なパフォーマンスを確保するために、エクストルーダーとホットエンドを定期的に検査および清掃してください。
- キャリブレーション: 印刷品質の正確な制御を維持するために、押出機とプリント ベッドを定期的にキャリブレーションします。
- フィラメントの品質: 高品質のフィラメントを使用して、詰まりや不均一な押し出しなどの問題を最小限に抑えます。
アルミニウム押出機を使用して MakerBot Replicator 2 をアップグレードするのは簡単なプロセスであり、印刷エクスペリエンスを大幅に向上させることができます。これらの手順に従い、すべての部品が適切に位置合わせされ、固定されていることを確認することで、印刷品質が向上し、メンテナンスの必要性が軽減されます。
アルミニウム押出機は、純正のプラスチック押出機と比較して、優れた熱管理、耐久性の向上、印刷品質の向上を実現します。
機械的ストレスを避けるためには、適切な位置合わせが重要です。取り付けネジを使用してエクストルーダーを所定の位置に固定し、すべての部品が力を入れずにぴったりとフィットするようにします。
はい、アルミニウム押出機は、PLA、ABS、PETG などの幅広いフィラメントをサポートしています。ただし、使用する特定のフィラメントに合わせて押出機が適切に調整されていることを確認してください。
小さな部品を扱うには、2 mm 六角レンチ、2.5 mm 六角レンチ、ペンチが必要です。
はい。サーミスタの交換が必要になる可能性があるため、プロセス中にサーミスタ ケーブルを曲げないように注意してください。また、誤って起動しないように、プリンターのプラグが抜かれていることを確認してください。
