Ang aluminyo extrusion ay isang mahalagang proseso ng pagmamanupaktura na ginagamit upang lumikha ng mga kumplikadong profile at hugis mula sa mga haluang metal na aluminyo. Sa gitna ng prosesong ito ay namamalagi ang aluminyo extrusion press, isang malakas na makina na pinipilit ang pinainit na mga billet ng aluminyo sa pamamagitan ng isang mamatay upang makabuo ng nais na hugis. Habang ang pangunahing silindro ay madalas na pokus ng pansin, ang mga cylinders sa gilid ay naglalaro ng pantay na mahalagang papel sa pagtiyak ng kahusayan at katumpakan ng proseso ng extrusion. Sa komprehensibong artikulong ito, tuklasin namin ang mga kritikal na pag -andar ng mga side cylinders sa aluminyo extrusion press machine at kung paano sila nag -aambag sa pangkalahatang proseso ng extrusion.
Ang mga pangunahing kaalaman ng extrusion ng aluminyo
Bago mag -delving sa tiyak na papel ng mga cylinders sa gilid, mahalaga na maunawaan ang mga batayan ng extrusion ng aluminyo.
Ang aluminyo extrusion ay isang proseso na nagsisimula sa isang malaking billet ng aluminyo na inilalagay sa isang conveyor. Pagkatapos ay kinuha ng isang robot ang billet at inilalagay ito sa extrusion die. [2]
Ang extrusion press ay nalalapat ng napakalaking presyon, karaniwang sa paligid ng 650 tonelada, upang pilitin ang aluminyo sa pamamagitan ng mamatay, na lumilikha ng nais na hugis sa loob ng ilang segundo. Ang prosesong ito ay sinusundan ng iba't ibang mga yugto kabilang ang pagbuo, paggamot ng init, at pagtatapos ng ibabaw.
Ang anatomya ng isang aluminyo extrusion press
Ang isang aluminyo extrusion press ay isang kumplikadong makina na may ilang mga pangunahing sangkap. Ang mga pangunahing bahagi ay kinabibilangan ng:
1. Pangunahing silindro

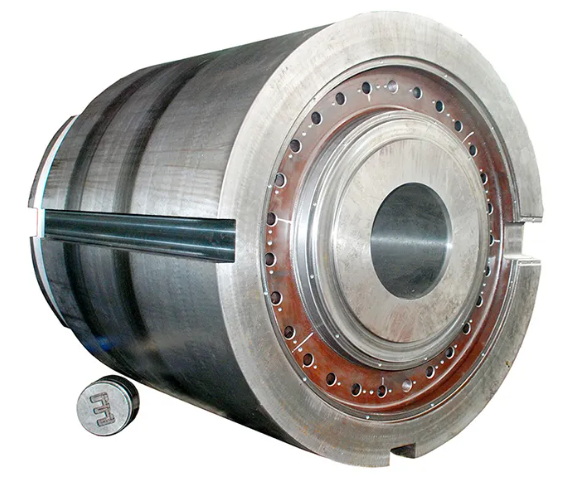

2. Lalagyan
3 mamatay
4. Ram
5. Mga Side Cylinders
Ang master cylinder ay naglalaman ng hydraulic fluid na nagpapadala ng presyon sa mga piston, na nagtutulak sa ram at aluminyo billet sa extrusion container. Ang paggamit ng tamang presyon ng piston ay mahalaga upang maiwasan ang pagsira sa pinainit na aluminyo o pindutin ang mga sangkap. [5]
Ang papel na ginagampanan ng mga cylinders sa gilid sa mga pagpindot sa aluminyo
Ang mga side cylinders, na kilala rin bilang mga lateral cylinders, ay naglalaro ng maraming mahahalagang papel sa proseso ng extrusion ng aluminyo. Galugarin natin nang detalyado ang mga pagpapaandar na ito:
1. Pag -sealing ng lalagyan
Ang isa sa mga pangunahing pag -andar ng mga side cylinders ay upang i -seal ang lalagyan. Kapag nagsisimula ang proseso ng extrusion, ang mga cylinder sa gilid ay nag -aaplay ng presyon upang mapanatili ang mahigpit na selyadong lalagyan. Pinipigilan nito ang pinainit na aluminyo mula sa pagtakas sa likuran sa halip na dumaloy sa mamatay. Ang mga cylinders sa gilid ay nagtatrabaho kasabay ng pangunahing silindro upang lumikha ng isang saradong sistema, tinitiyak na ang lahat ng puwersa ay nakadirekta patungo sa pagtulak sa aluminyo sa pamamagitan ng mamatay. [1]
2. Mabilis na pagsulong at bumalik
Ang mga side cylinders, kasabay ng pagkabit ng mga cylinders, ay nagsisilbi bilang mabilis na pagsulong at mga mekanismo ng pagbabalik. Ang pag -andar na ito ay nagbibigay -daan para sa mas mabilis na mga oras ng pag -ikot, pagpapabuti ng pangkalahatang kahusayan ng proseso ng extrusion. Ang mga side cylinders ay maaaring mabilis na ilipat ang crosshead forward para sa extrusion stroke at pagkatapos ay mabilis na bawiin ito para sa susunod na pag -ikot. [1]
3. Kontrol ng Mandrel
Sa ilang mga proseso ng extrusion, lalo na ang mga kinasasangkutan ng mga guwang na profile, ang mga cylinders sa gilid ay may mahalagang papel sa pagkontrol sa mandrel. Ang Mandrel ay isang tool na ginamit upang lumikha ng mga panloob na hugis sa mga guwang na extrusion. Ang mga cylinder ng gilid ay maaaring tumpak na posisyon at kontrolin ang paggalaw ng mandrel, tinitiyak ang tumpak na panloob na mga sukat ng extruded profile. [1]
4. Pamamahagi ng lakas
Tumutulong ang mga gilid ng cylinders na ipamahagi ang lakas ng extrusion nang pantay -pantay sa buong billet. Ang kahit na pamamahagi ng puwersa ay mahalaga para sa pagpapanatili ng kalidad at pagkakapare -pareho ng extruded profile. Sa pamamagitan ng pagtatrabaho kasabay ng pangunahing silindro, tinitiyak ng mga cylinders sa gilid na ang presyon ay inilalapat nang pantay, na pumipigil sa anumang mga pagbaluktot o hindi pagkakapare -pareho sa pangwakas na produkto.
5. Natigil ang pag -alis ng mandrel
Sa mga kaso kung saan ang isang mandrel ay natigil sa extruded na produkto, ang mga cylinder sa gilid ay maaaring magamit upang makatulong sa pagtanggal nito. Sa pamamagitan ng pag -apply ng presyon sa mga dulo ng harap ng mga cylinders at ang mga cylinders ng pagkabit, habang pinapayagan ang likido na makatakas mula sa pangunahing silindro at ang likuran ng mga dulo ng mga piercer cylinders, ang mga cylinders sa gilid ay makakatulong na hilahin ang isang natigil na mandrel mula sa dulo ng puwit ng extrusion. [1]
Mga teknikal na pagtutukoy ng mga cylinders sa gilid
Upang mas maunawaan ang mga kakayahan ng mga cylinders sa gilid, tingnan natin ang ilang mga tipikal na mga pagtutukoy sa teknikal:
- Side Cylinders Pagsulong ng Force: 62 metriko tonelada
- Side Cylinders Return Force: 62 metriko tonelada
- Mga Side Cylinders Bore (2): 185 mm
- Side Cylinders Rod Diameter (2): 130 mm
[9]
Ang mga pagtutukoy na ito ay maaaring mag -iba depende sa laki at kapasidad ng extrusion press.
Ang kahalagahan ng katumpakan sa operasyon ng silindro sa gilid
Ang katumpakan ay mahalaga sa pagpapatakbo ng mga side cylinders. Ang paralelismo ng mga mukha ng dulo ng extrusion press stem (na kasama ang mga cylinders sa gilid) ay hindi dapat lumampas sa 0.05mm. Ang mga mukha ng pagtatapos ay dapat na patayo sa axis, na may isang di-perpendicularity na hindi hihigit sa 0.05mm. Ang ibabaw ng dalawang dulo ay dapat na makinis, na may dulo ng eroplano na nangangailangan ng buli upang maabot ang RA1.6μm o higit pa. [3]
Tinitiyak ng antas na ito ng katumpakan na ang mga cylinders sa gilid ay gumana nang maayos at epektibo, na nag -aambag sa pangkalahatang kalidad ng extruded na produkto.
Hydraulic Systems at Side Cylinders
Ang operasyon ng mga cylinders sa gilid sa mga pagpindot ng aluminyo na pagpindot ay nakasalalay nang labis sa mga hydraulic system. Ang mga modernong pagpindot sa extrusion ay madalas na gumagamit ng variable na pag-aalis ng mga bomba na kinokontrol ng servo upang mapatakbo ang mga extrusion cylinders, kabilang ang mga cylinders sa gilid. Ang mga bomba na ito ay maaaring magbigay ng tumpak na kontrol sa presyon at rate ng daloy, na nagpapahintulot para sa pinakamainam na pagganap ng mga cylinders sa gilid. [6]
Pagpapanatili ng mga cylinders sa gilid
Ang regular na pagpapanatili ng mga cylinders sa gilid ay mahalaga para matiyak ang kahabaan ng buhay at kahusayan ng extrusion press. Kasama dito:
1. Regular na inspeksyon para sa pagsusuot at luha
2. Pagsuri at pagpapalit ng mga seal kung kinakailangan
3. Tinitiyak ang wastong pagkakahanay
4. Pagsubaybay sa mga antas ng hydraulic fluid at kalidad
Ang wastong pagpapanatili ay hindi lamang nagpapalawak ng buhay ng mga cylinders sa gilid ngunit tinitiyak din ang pare -pareho na kalidad sa mga extruded na produkto.
Mga pagsulong sa teknolohiya ng silindro sa gilid
Tulad ng lahat ng mga aspeto ng pagmamanupaktura, ang teknolohiya ng cylinder sa gilid para sa mga pagpindot sa aluminyo ng aluminyo ay patuloy na umuusbong. Ang ilang mga kamakailang pagsulong ay kinabibilangan ng:
1. Pinahusay na materyales para sa mas mahabang buhay ng silindro
2. Pinahusay na mga teknolohiya ng sealing para sa mas mahusay na pagpapanatili ng presyon
3. Smart sensor para sa real-time na pagsubaybay sa pagganap ng silindro
4. Pagsasama sa mga sistema ng AI para sa mahuhulaan na pagpapanatili
Ang mga pagsulong na ito ay tumutulong upang gawing mas mahusay, tumpak, at maaasahan ang mga proseso ng extrusion ng aluminyo.
Pag -aaral ng Kaso: Pag -upgrade ng mga cylinder ng gilid sa isang mas matandang pindutin
Upang mailarawan ang kahalagahan ng mga cylinders sa gilid, isaalang -alang natin ang isang pag -aaral ng kaso ng isang planta ng pagmamanupaktura na na -upgrade ang mga cylinders sa gilid sa isang mas matandang pindutin ng extrusion.
Ang halaman ay nakakaranas ng mga isyu na may hindi pantay na kalidad ng extrusion at madalas na downtime dahil sa mga pagkabigo sa silindro. Sa pamamagitan ng pag -upgrade sa mga modernong bahagi ng cylinders na may pinahusay na teknolohiya ng sealing at pagsasama ng mga matalinong sensor, nagawa nilang:
1. Bawasan ang downtime ng 30%
2. Pagbutihin ang pagkakapare -pareho ng produkto ng 15%
3. Dagdagan ang pangkalahatang produktibo ng 20%
Ang pag-aaral sa kaso na ito ay nagpapakita ng makabuluhang epekto na maaaring magkaroon ng maayos na mga cylinder ng gilid sa pangkalahatang proseso ng extrusion.
Ang kinabukasan ng mga cylinders sa gilid sa extrusion ng aluminyo
Habang tinitingnan natin ang hinaharap, maaari nating asahan na makita ang patuloy na pagbabago sa teknolohiya ng cylinder para sa mga pagpindot sa aluminyo. Ang ilang mga potensyal na pag -unlad ay kinabibilangan ng:
1. Pagsasama sa IoT para sa pagsubaybay at pagsasaayos ng real-time na pagganap at pagsasaayos
2. Pag -unlad ng mga bagong materyales para sa mas matagal na buhay ng silindro
3. Pinahusay na automation para sa mas mabilis na oras ng pag -ikot
4. Pinahusay na kahusayan ng enerhiya sa mga sistemang haydroliko
Ang mga pagsulong na ito ay malamang na hahantong sa mas mahusay at tumpak na mga proseso ng extrusion ng aluminyo.
Konklusyon
Ang mga gilid ng cylinders ay gumaganap ng isang mahalagang papel sa proseso ng extrusion ng aluminyo, na malaki ang kontribusyon sa kahusayan, katumpakan, at kalidad ng pangwakas na produkto. Mula sa lalagyan ng lalagyan hanggang sa mabilis na pagsulong at pagbabalik, ang kontrol ng mandrel upang pilitin ang pamamahagi, ang mga sangkap na ito ay mahalaga sa pagpapatakbo ng mga modernong pagpindot sa extrusion ng aluminyo.
Habang ang teknolohiya ay patuloy na sumusulong, maaari nating asahan na makita ang karagdagang mga pagpapabuti sa disenyo at pag -andar ng gilid ng silindro, na humahantong sa mas mahusay at tumpak na mga proseso ng extrusion. Ang pag -unawa sa papel at kahalagahan ng mga cylinders sa gilid ay mahalaga para sa sinumang kasangkot sa extrusion ng aluminyo, mula sa mga press operator hanggang sa mga inhinyero at tagapamahala.
Sa pamamagitan ng pagpapahalaga sa pagiging kumplikado at kahalagahan ng mga madalas na napansin na mga sangkap, mas mahusay nating mai-optimize ang aming mga proseso ng extrusion at makagawa ng mas mataas na kalidad na mga produktong aluminyo.
FAQ
1. Ano ang pangunahing pag -andar ng mga side cylinders sa isang aluminyo extrusion press?
Ang mga pangunahing pag -andar ng mga cylinders sa gilid sa isang aluminyo extrusion press ay kasama ang lalagyan ng sealing, mabilis na pagsulong at pagbabalik ng crosshead, control ng mandrel para sa mga guwang na profile, pamamahagi ng lakas sa buong billet, at tulong sa natigil na pag -alis ng mandrel. Nagtatrabaho sila kasabay ng pangunahing silindro upang matiyak ang mahusay at tumpak na extrusion.
2. Paano nag -aambag ang mga cylinders sa gilid sa kalidad ng mga extruded na produktong aluminyo?
Ang mga cylinders sa gilid ay nag -aambag sa kalidad ng mga produktong extruded aluminyo sa pamamagitan ng pagtiyak kahit na ang pamamahagi ng lakas sa buong billet, pinapanatili ang tumpak na kontrol sa mandrel para sa mga guwang na profile, at pagtulong upang mapanatili ang pare -pareho na presyon sa buong proseso ng extrusion. Nagreresulta ito sa mas pantay at de-kalidad na mga profile na extruded.
3. Ano ang mga karaniwang pagtutukoy para sa mga gilid ng cylinders sa isang aluminyo extrusion press?
Ang mga karaniwang pagtutukoy para sa mga cylinders ng gilid ay maaaring mag -iba depende sa laki at kapasidad ng extrusion press. Gayunpaman, ang mga karaniwang pagtutukoy ay nagsasama ng isang pagsulong at pagbabalik na puwersa ng paligid ng 62 metriko tonelada, isang diameter ng bore na mga 185 mm, at isang diameter ng baras na humigit -kumulang na 130 mm. Mahalagang tandaan na ang mga pagtutukoy na ito ay maaaring magkakaiba -iba sa pagitan ng iba't ibang mga modelo ng pindutin at tagagawa.
4. Gaano kadalas dapat mapanatili ang mga cylinders sa gilid sa isang aluminyo extrusion press?
Ang dalas ng pagpapanatili para sa mga cylinder ng gilid ay nakasalalay sa iba't ibang mga kadahilanan kabilang ang paggamit ng pindutin, mga kondisyon ng operating, at ang mga tiyak na rekomendasyon ng tagagawa ng pindutin. Karaniwan, ang mga regular na inspeksyon ay dapat isagawa araw -araw o lingguhan, na may mas malawak na pagpapanatili na ginanap buwanang o quarterly. Mahalaga na sundin ang mga alituntunin ng tagagawa at upang ayusin ang iskedyul ng pagpapanatili batay sa sinusunod na pagsusuot at pagganap ng mga cylinders.
5. Anong kamakailang mga pagsulong sa teknolohiya ang ginawa sa disenyo ng gilid ng silindro para sa mga pagpindot sa aluminyo?
Ang mga kamakailang teknolohikal na pagsulong sa disenyo ng silindro sa gilid para sa mga pagpindot sa aluminyo ay kasama ang paggamit ng mga pinahusay na materyales para sa mas mahabang buhay ng silindro, pinahusay na mga teknolohiya ng sealing para sa mas mahusay na pagpapanatili ng presyon, pagsasama ng mga matalinong sensor para sa pagsubaybay sa real-time na pagganap, at ang pagsasama ng mga sistema ng AI para sa mahuhulaan na pagpapanatili. Ang mga pagsulong na ito ay nag -aambag sa mas mahusay, tumpak, at maaasahang mga proseso ng extrusion ng aluminyo.
