Ang film extrusion downstream equipment ay gumaganap ng isang mahalagang papel sa industriya ng plastic extrusion sa pamamagitan ng pagbabago ng molten polymer sa mga natapos na pelikula at mga sheet na may tumpak na sukat at nais na pisikal na katangian. Tinutuklas ng artikulong ito ang iba't ibang materyales na maaaring iproseso gamit ang pelikula extrusion downstream equipment , ang mga uri ng kagamitan na kasangkot, ang kanilang mga aplikasyon, at kung paano tinitiyak ng mga system na ito ang kalidad at kahusayan sa produksyon.
Pag-unawa sa Film Extrusion at Downstream Equipment
Ang film extrusion ay isang proseso kung saan ang mga thermoplastic polymer ay natutunaw at nabubuo sa manipis na mga pelikula o mga sheet sa pamamagitan ng isang die. Ang downstream equipment ay tumutukoy sa lahat ng makinarya at device na humahawak sa extruded film pagkatapos nitong lumabas sa die, kabilang ang mga cooling, pulling, cutting, winding, at inspection system. Ang mga bahaging ito ay mahalaga sa pagpapanatili ng hugis, kapal, kalidad ng ibabaw, at pangkalahatang pagganap ng pelikula.
Karaniwang kasama sa downstream na kagamitan ang:
- Mga sistema ng pagpapalamig gaya ng mga tangke ng tubig, spray cooling, o vacuum cooling upang patigasin at patatagin ang pelikula.
- Mga puller na kumokontrol sa bilis at tensyon ng pelikula upang maiwasan ang pagpapapangit.
- Mga cutter at slitter para sa pag-trim ng mga pelikula sa lapad o pagputol sa mga tinukoy na haba.
- Mga winder na nagpapagulong ng natapos na pelikula sa mga core para sa imbakan at transportasyon.
- Inspeksyon at pagsukat ng mga aparato upang matiyak ang dimensional at kalidad na pare-pareho.
Sama-sama, pinapagana ng mga sistemang ito ang mahusay na produksyon ng mga pelikulang may mahigpit na pagpapaubaya at pare-parehong kalidad[1][3][4][6].
Mga Materyales na Pinoproseso Gamit ang Film Extrusion Downstream Equipment
Ang film extrusion downstream equipment ay maraming nalalaman at maaaring magproseso ng malawak na hanay ng mga thermoplastic na materyales. Ang pagpili ng materyal ay depende sa mga kinakailangan sa aplikasyon tulad ng flexibility, lakas, kalinawan, mga katangian ng hadlang, at paglaban sa kemikal. Kasama sa mga karaniwang materyales ang:
Polyethylene (PE)
- Ang Low-Density Polyethylene (LDPE) at Linear Low-Density Polyethylene (LLDPE) ay malawakang ginagamit para sa mga packaging film, agricultural film, at shrink wraps dahil sa kanilang flexibility at tigas.
- Ang High-Density Polyethylene (HDPE) ay ginagamit para sa mas makapal na pelikula na nangangailangan ng mas mataas na lakas at paglaban sa kemikal.
Polypropylene (PP)
- Ginagamit para sa pag-impake ng mga pelikula na nangangailangan ng mahusay na kalinawan, paninigas, at paglaban sa init.
- Karaniwan sa packaging ng pagkain, mga label, at pang-industriya na pelikula.
Polyvinyl Chloride (PVC)
- Nagtatrabaho sa mga pelikulang nangangailangan ng tibay, kalinawan, at paglaban sa kemikal.
- Ginagamit sa medikal na packaging, mga blister pack, at mga shrink film.
Polyethylene Terephthalate (PET)
- Kilala sa mahusay na lakas, kalinawan, at mga katangian ng hadlang.
- Ginagamit sa packaging ng pagkain, laminate, at pang-industriya na aplikasyon.
Ethylene Vinyl Acetate (EVA)
- Flexible at nababanat na mga pelikula na ginagamit sa packaging at paglalamina.
Iba pang Specialty Polymer
- Thermoplastic Polyurethane (TPU) para sa flexible, abrasion-resistant na mga pelikula.
- Nylon (Polyamide) para sa mga high-strength barrier film.
- Mga coextruded na pelikula na pinagsasama-sama ang maraming polymer upang makamit ang mga partikular na katangian tulad ng mga hadlang sa moisture o heat sealability.
Ang mga materyales na ito ay nangangailangan ng iba't ibang kondisyon sa pagpoproseso sa ibaba ng agos at mga pagsasaayos ng kagamitan upang makamit ang pinakamainam na kalidad ng pelikula[2][4][6].
Key Downstream Equipment para sa Film Extrusion

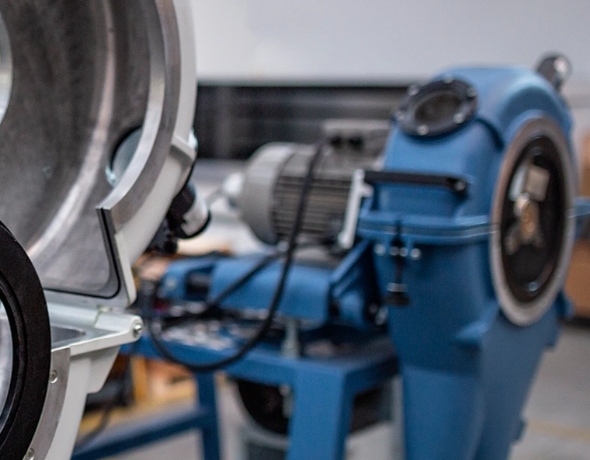

Mga Sistema ng Paglamig
Ang paglamig ay kritikal kaagad pagkatapos lumabas ang pelikula sa die upang patigasin ang molten polymer at mapanatili ang dimensional na katatagan. Kasama sa mga pamamaraan ng paglamig ang:
- Mga paliguan ng tubig o mga tangke kung saan dumadaan ang pelikula sa tubig upang mabilis na lumamig.
- Pag-spray ng mga cooling system na naglalagay ng pinong ambon ng tubig.
- Mga vacuum cooling tank na gumagamit ng negatibong presyon upang patatagin ang hugis ng pelikula.
- Pinalamig na mga roller upang palamig at gabayan ang pelikula habang kinokontrol ang kapal.
Pinipigilan ng wastong paglamig ang deformation, pag-urong, o mga depekto sa ibabaw[1][4][6].

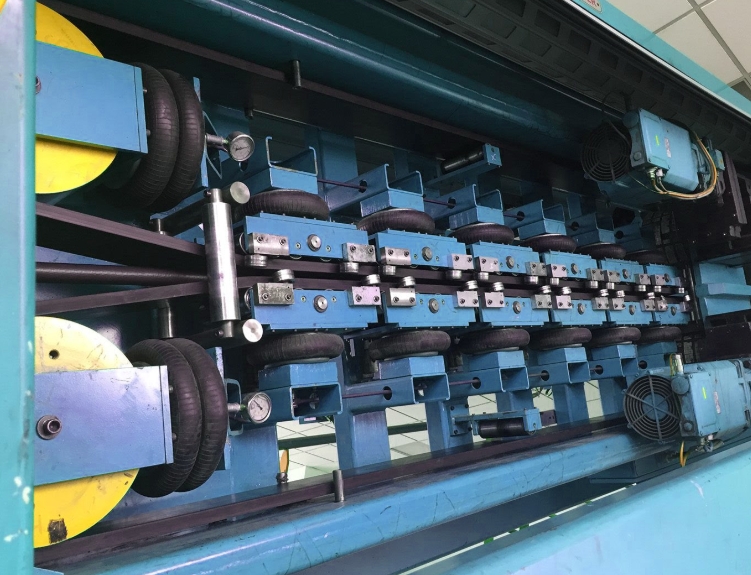

Mga Puller at Haul-Off
Ang mga puller ay nagpapanatili ng pare-parehong bilis ng pelikula at pag-igting, na mahalaga para sa katumpakan ng dimensional at kalidad ng ibabaw. Kasama sa mga uri ang:
- Belt pullers na humahawak sa pelikula gamit ang friction belt.
- Caterpillar pullers na gumagamit ng tuloy-tuloy na pagtapak para sa mahigpit na pagkakahawak.
- Roller pullers na gumagabay sa pelikula nang malumanay.
Ang mga puller ay kadalasang isinasama sa mga sistema ng kontrol ng bilis upang i-synchronize sa mga rate ng extrusion[1][3][4][5].
Kagamitan sa Paggupit at Pag-slit
Pinutol ng mga cutter ang pelikula sa nais na lapad o haba. Ang mga karaniwang cutter ay:
- Mga rotary cutter para sa tuluy-tuloy, malinis na hiwa.
- Lumilipad na mga pamutol ng kutsilyo na gumagalaw kasama ang pelikula upang gupitin nang hindi humihinto sa linya.
- Mga slitter na naghahati sa malawak na film roll sa mas makitid na roll.
Ang katumpakan ng pagputol ay mahalaga para sa pagtugon sa mga detalye ng produkto at pagliit ng basura[3][4][7].
Paikot-ikot na Sistema
Kinokolekta ng mga winder ang natapos na pelikula sa mga core o spool para sa imbakan at transportasyon. Kasama sa mga tampok ang:
- Mga winder na kinokontrol ng Servo o variable frequency drive (VFD) para sa tumpak na kontrol sa tensyon.
- Closed-loop tension control para maiwasan ang film stretching o deformation.
- Mga awtomatikong roll change system para sa tuluy-tuloy na operasyon.
Ang mga winding system ay mahalaga para sa mahusay na paghawak ng malalaking volume ng pelikula[3][4][5].
Mga Device sa Inspeksyon at Pagsukat
Ang mga modernong downstream na linya ay nagsasama ng mga sensor at camera na susubaybayan:
- Kapal at pagkakapareho ng pelikula.
- Mga depekto sa ibabaw tulad ng mga pinholes o gel.
- Roll diameter at pag-igting.
Ang mga device na ito ay nagbibigay-daan sa real-time na kontrol sa kalidad at binabawasan ang may sira na output[3][6].
Mga Aplikasyon ng Film Extrusion Downstream Equipment
Ang film extrusion downstream equipment ay ginagamit sa iba't ibang industriya dahil sa kakayahan nitong magproseso ng magkakaibang materyales sa mga pelikulang may partikular na katangian.
Industriya ng Packaging
- Mga pelikula sa packaging ng pagkain na nangangailangan ng mga katangian ng hadlang at kalinawan.
- Paliitin ang mga pelikula para sa pag-bundle ng mga produkto.
- Mga pelikulang pang-agrikultura para sa proteksyon ng pananim.
- Mga medikal na packaging film na tinitiyak ang sterility at proteksyon.
Mga Pelikulang Pang-industriya at Teknikal
- Mga proteksiyon na pelikula para sa electronics o automotive parts.
- Lamination films para sa mga dokumento at label.
- Mga lamad ng pagsasala at nababaluktot na mga plato sa pagpi-print.
Mga Consumer Goods
- Mga shopping bag, trash bag, at liner.
- Mga disposable na guwantes at medikal na pelikula.
Mga Espesyal na Aplikasyon
- Mga pelikula para sa mga agham sa buhay at mga gamit sa parmasyutiko, kadalasang nangangailangan ng downsized, tumpak na kagamitan sa ibaba ng agos.
- Mga pelikulang ginagamit sa bubong, geomembrane, at proteksyon sa kapaligiran.
Ang bawat application ay humihingi ng mga partikular na configuration ng downstream na kagamitan upang matugunan ang mga kinakailangan ng produkto[2][3][4].
Mga Hamon at Pagsasaalang-alang sa Film Extrusion Downstream Processing
- Paghawak ng Materyal: Ang magaan na scrap ng pelikula ay nangangailangan ng espesyal na in-line na granulation at blending equipment upang mahusay na mai-recycle nang hindi nakompromiso ang kalidad[1].
- Dimensional Control: Ang pagpapanatili ng mahigpit na pagpapaubaya sa kapal ay nangangailangan ng tumpak na pag-synchronize sa pagitan ng extruder output at downstream pullers at winders[1][3].
- Cooling Efficiency: Ang hindi tamang paglamig ay maaaring magdulot ng film deformation o surface defects, na ginagawang kritikal ang disenyo ng cooling system[4][6].
- Pag-customize: Ang mga kagamitan sa ibaba ng agos ay dapat na madalas na iayon para sa mga partikular na materyales o produkto, tulad ng mga medikal na tubo o mga pelikulang sasakyan, upang matugunan ang mahigpit na kalidad at mga pamantayan sa regulasyon[3].
- Automation at Control: Ang mga advanced na control system na may mga feedback loop ay nagpapahusay sa katatagan ng proseso at pagkakapareho ng produkto[2][5].
Konklusyon
Ang film extrusion downstream equipment ay kailangang-kailangan sa pag-convert ng mga molten polymer sa mga de-kalidad na pelikula at mga sheet na iniakma para sa magkakaibang mga aplikasyon. Ang isang malawak na hanay ng mga materyales kabilang ang polyethylene, polypropylene, PVC, PET, at mga espesyal na polymer ay maaaring maproseso nang mahusay gamit ang kagamitang ito. Ang mga cooling system, pullers, cutter, winder, at inspection device ay gumagana nang magkakasuwato upang matiyak ang dimensional na katumpakan, kalidad ng ibabaw, at kahusayan sa produksyon. Ang kakayahang mag-customize ng downstream na kagamitan sa mga partikular na materyales at kinakailangan ng produkto ay nagbibigay-daan sa mga tagagawa na matugunan ang mahigpit na mga pamantayan sa industriya at mga pangangailangan sa merkado. Habang umuunlad ang teknolohiya ng extrusion, patuloy na umuunlad ang downstream equipment, na nag-aalok ng pinahusay na kontrol, automation, at versatility para sa industriya ng film extrusion.
FAQ
1. Anong mga uri ng polimer ang pinakaangkop para sa extrusion ng pelikula sa ibaba ng agos na kagamitan?
Karamihan sa mga thermoplastics tulad ng polyethylene (LDPE, LLDPE, HDPE), polypropylene, PVC, PET, EVA, TPU, at nylon ay angkop. Maaaring iakma ang kagamitan upang mahawakan ang iba't ibang mga punto ng pagkatunaw at mga katangian ng materyal[2][4].
2. Paano nakakaapekto ang paglamig sa kalidad ng extruded film?
Pinatitibay ng paglamig ang molten polymer at pinapatatag ang hugis nito. Pinipigilan ng mahusay na paglamig ang pagpapapangit, pag-urong, at mga depekto sa ibabaw, na tinitiyak na ang pelikula ay nakakatugon sa mga pamantayan ng dimensional at aesthetic[1][4][6].
3. Magagawa ba ng film extrusion downstream equipment ang mga recycled na materyales?
Oo, ngunit ang recycling film scrap ay nangangailangan ng espesyal na in-line na granulation at blending system upang matiyak ang pare-parehong paghahalo sa virgin resin at pare-parehong extrusion output[1].
4. Ano ang papel ng mga pullers sa film extrusion downstream lines?
Ang mga puller ay nagpapanatili ng pare-parehong bilis ng pelikula at pag-igting, na pumipigil sa pag-uunat o pagpapapangit. Sini-synchronize nila ang downstream na proseso sa extrusion output para sa dimensional na katumpakan[3][4].
5. Nako-customize ba ang mga downstream equipment system para sa mga partikular na aplikasyon?
Talagang. Maaaring iayon ang mga kagamitan para sa iba't ibang pangangailangan ng produkto, tulad ng mga medikal na pelikula na nangangailangan ng sterile processing o mga automotive na pelikula na nangangailangan ng mataas na lakas at paglaban sa init[3][5].
