تركيب 3030 يمكن لطارد مغناطيس الطابعة ثلاثي الأبعاد المصنوع من الألومنيوم أن يعزز تجربة الطباعة ثلاثية الأبعاد بشكل كبير، مما يوفر متانة وأداء أفضل مقارنةً بطاردات البلاستيك التقليدية. سيرشدك هذا الدليل الشامل خلال عملية التثبيت خطوة بخطوة، مما يضمن حصولك على جميع المعلومات اللازمة لترقية الطابعة ثلاثية الأبعاد بنجاح.
يعد جهاز بثق الألومنيوم 3030 مكونًا قويًا مصممًا لمختلف الطابعات ثلاثية الأبعاد، خاصة تلك التي تستخدم نظام Bowden. يوفر هيكل الألومنيوم مزيدًا من القوة والثبات، مما يقلل من احتمالية التآكل بمرور الوقت[7]. بالإضافة إلى ذلك، تتيح ميزة المغناطيس سهولة توصيل نظام تغذية الفتيل وفصله، مما يجعل الصيانة والترقية أكثر بساطة[3]. تتميز قطاعات الألمنيوم، مثل 3030، بأنها متعددة الاستخدامات نظرًا لقوتها ومقاومتها للتآكل وقابلية إعادة التدوير[7].
توفر الترقية إلى آلة بثق الألومنيوم العديد من المزايا الرئيسية:
- متانة معززة: تتميز آلات بثق الألومنيوم بقدرة أكبر على مقاومة التآكل مقارنة بنظيراتها البلاستيكية[7]. وهذا يضمن عمرًا أطول ويقلل الحاجة إلى الاستبدال المتكرر.
- تحسين التحكم في الخيوط: يوفر الهيكل الصلب للألمنيوم تحكمًا أكثر دقة في تغذية الخيوط، مما يؤدي إلى مطبوعات أكثر اتساقًا وجودة أعلى.
- تبديد أفضل للحرارة: تساعد الموصلية الحرارية الممتازة للألمنيوم على تبديد الحرارة بشكل أكثر فعالية، مما يمنع ارتفاع درجة الحرارة والاختناقات المحتملة[7].
- زيادة الموثوقية: مع وجود عدد أقل من المشكلات المتعلقة بالتآكل أو التشوه، توفر أجهزة بثق الألومنيوم موثوقية متزايدة، مما يجعل عملية الطباعة ثلاثية الأبعاد الخاصة بك أكثر سلاسة وأكثر قابلية للتنبؤ بها.
قبل البدء في التثبيت، قم بجمع الأدوات والمواد التالية:
- طقم طارد مغناطيس ألومنيوم 3030
- مجموعة مفاتيح ألين
- مجموعة مفك البراغي
- كماشة
- خيوط (للاختبار بعد التثبيت)
- قطعة قماش للتنظيف
- نظارات السلامة
ابدأ بإعداد مساحة العمل الخاصة بك:
- تأكد من إيقاف تشغيل الطابعة ثلاثية الأبعاد وفصلها.
- قم بإزالة أي فوضى حول منطقة عملك.
- جمع كافة الأدوات والمواد.
لتثبيت الطارد الجديد، يجب عليك أولاً إزالة الطارد الموجود:
أ. تفريغ الفتيل: قم بتسخين الفوهة لإذابة أي فتيل متبقي ثم اسحبه للخارج.
ب. افصل الأسلاك: افصل بعناية أي أسلاك متصلة بمحرك الطارد الموجود.
ج. إزالة البراغي: استخدم مفتاح Allen لفك الطارد الموجود من حامله. احتفظ بهذه البراغي آمنة حيث ستحتاج إليها لاحقًا.
د. افصل أنبوب بودين: افصل أنبوب بودين عن الطارد القديم عن طريق فك وصلة الهواء[10].
ه. إزالة الطارد القديم: ارفع مجموعة الطارد القديمة بلطف من تركيبها.
حان الوقت الآن لتجميع الطارد الجديد:
أ. قم بتوصيل التركيبات الهوائية: قم بتوصيل التركيبات الهوائية بشكل آمن إلى طارد الألومنيوم الجديد.
ب. تثبيت الترس والمحمل: ضع ترس القيادة على عمود المحرك، مع التأكد من إحكامه بدرجة كافية لمنع الانزلاق ولكن ليس شديد الإحكام لتجنب التلف. إرفاق أي محامل وفقا لتعليمات المجموعة الخاصة بك.
ج. آلية توصيل الزنبرك: أدخل زنبركًا في المنطقة المخصصة لمجموعة الطارد لتوفير الشد لتغذية الفتيل[10].
د. آمن باستخدام البراغي: استخدم البراغي من الطارد القديم لتثبيت المجموعة الجديدة في مكانها.
بمجرد تثبيت الطارد الجديد في مكانه بشكل آمن:
أ. توصيل أنبوب بودين: أدخل أنبوب بودين في التركيب الهوائي لجهاز الطارد الجديد، مع التأكد من تثبيته بشكل صحيح[10].
ب. استخدم مشبك كوليت: إذا كان ذلك ممكنًا، استخدم مشبك كوليت لتثبيت أنبوب بودين في مكانه، مما يمنع دفعه للخارج أثناء التشغيل.
أعد توصيل الأسلاك بعناية بمحرك الطارد الجديد. تأكد من أن التوصيلات آمنة ومحاذاة بشكل صحيح لمنع أي مشاكل كهربائية. ارجع إلى دليل الطابعة أو تعليمات مجموعة الطارد للتعرف على تكوين الأسلاك الصحيح.
بعد تثبيت الطارد الجديد، من الضروري معايرته لضمان قذف الفتيل بشكل دقيق. يتضمن ذلك ضبط قيمة الخطوات لكل ملليمتر (خطوات/مم) في البرنامج الثابت للطابعة. وإليك كيف يمكنك القيام بذلك:
أ. تحديد الخطوات الحالية/قيمة مم: استخدم واجهة التحكم الخاصة بالطابعة (على سبيل المثال، شاشة LCD أو برنامج مثل Pronterface) للعثور على الخطوات الحالية/قيمة مم للطارد.
ب. قياس النتوء الفعلي:
- حدد نقطة على الفتيل الخاص بك بمقدار 120 مم فوق مدخل الطارد.
- اطلب من الطابعة أن تقوم ببثق 100 مم من الفتيل.
- قياس المسافة الفعلية من العلامة إلى مدخل الطارد.
- حساب الطول الفعلي المبثوق (120 ملم - المسافة المقاسة).
ج. حساب الخطوات الجديدة/قيمة مم: استخدم الصيغة التالية:
الخطوات الجديدة / مم = (الخطوات الحالية / مم) * (100 مم / الطول الفعلي المبثوق)
د. تحديث البرنامج الثابت: استخدم واجهة التحكم الخاصة بطابعتك أو برنامجًا مثل Pronterface لتحديث قيمة الخطوات/مم في البرنامج الثابت.
ه. الاختبار والتحسين: كرر خطوات القياس والحساب حتى يصبح الطول الفعلي المبثوق قريبًا جدًا من 100 مم.
- ضبط الشد: اضبط الشد على ذراع الطارد لضمان الإمساك المناسب بالخيط[10]. يمكن أن يؤدي التوتر الشديد إلى تشوه الفتيل، بينما قد يؤدي التوتر القليل جدًا إلى الانزلاق.
- التحقق من المحاذاة: تأكد من محاذاة الطارد بشكل صحيح مع الطرف الساخن لمنع أي عوائق أو سوء تغذية.
- تشحيم الأجزاء المتحركة: ضع كمية صغيرة من مادة التشحيم على أي أجزاء متحركة، مثل المحامل، لضمان التشغيل السلس.
قبل تشغيل الطابعة الخاصة بك:
أ. التحقق من التوصيلات: تأكد من أن جميع التوصيلات آمنة، بما في ذلك التوصيلات الكهربائية والتركيبات الميكانيكية.
ب. فحص الأجزاء السائبة: تحقق مرة أخرى من عدم ترك أي براغي أو مكونات مفكوكة أو غير متصلة.
ج. التنظيف: امسح أي أسطح قد تراكم عليها الغبار أو الحطام أثناء التثبيت.
بعد التثبيت، من الضروري اختبار الإعداد الجديد:
أ. تشغيل الطابعة: قم بتوصيل الطابعة الخاصة بك وتشغيلها.
ب. تحميل الفتيل: قم بتغذية الفتيل في الطارد الجديد الخاص بك وتحقق من التشغيل السلس[10].
ج. تشغيل اختبار الطباعة: ابدأ عملية طباعة اختبارية صغيرة للتأكد من أن كل شيء يعمل بشكل صحيح وعدم وجود أي انسدادات أو مشكلات في البثق.
حتى مع التثبيت الدقيق، قد تواجه بعض المشكلات. فيما يلي بعض المشاكل الشائعة وحلولها:
انزلاق الخيوط:
- المشكلة: محرك الطارد يدور، ولكن لا يتم تغذية الفتيل إلى الطرف الساخن.
- الحل: ضبط الشد على ذراع الطارد. تأكد من أن ترس القيادة نظيف وخالي من الحطام. تأكد من أن قطر الفتيل صحيح لطابعتك.
تحت النتوء:
- المشكلة: لا يتم بثق الفتيل بشكل كافٍ، مما يؤدي إلى الحصول على مطبوعات ضعيفة أو غير مكتملة[6].
- الحل: معايرة خطوات الطارد/قيمة مم. تحقق من وجود انسدادات في الفوهة أو أنبوب بودين. زيادة درجة حرارة الطباعة.
الإفراط في النتوء:
- المشكلة: يتم بثق كمية كبيرة جدًا من الفتيل، مما يؤدي إلى ظهور نقاط أو ضعف جودة الطباعة.
- الحل: معايرة خطوات الطارد/قيمة مم. خفض درجة حرارة الطباعة. تحقق من إعداد قطر الفتيل في برنامج التقطيع لديك.
ارتفاع درجة حرارة محرك الطارد:
- المشكلة: يصبح محرك الطارد ساخنًا للغاية أثناء الطباعة، مما قد يؤدي إلى تخطي الخطوات أو تعطل المحرك[11].
- الحل: قم بتقليل تيار المحرك في البرنامج الثابت للطابعة. تأكد من تبريد المحرك بشكل صحيح باستخدام المشتت الحراري أو المروحة. تحقق من وجود أي عوائق قد تتسبب في عمل المحرك بجهد أكبر من اللازم.
تعد الصيانة المناسبة أمرًا ضروريًا للحفاظ على أداء جهاز بثق الألومنيوم 3030 على النحو الأمثل. إليك بعض النصائح:
- التنظيف المنتظم: قم بتنظيف ترس محرك الطارد والمنطقة المحيطة به بشكل دوري لإزالة أي بقايا فتيل متراكمة. استخدم فرشاة أو هواء مضغوط لهذه المهمة.
- التحقق من التآكل: افحص مكونات الطارد بحثًا عن أي علامات تآكل أو تلف. استبدل الأجزاء البالية حسب الحاجة لمنع حدوث مشكلات في الأداء.
- تشحيم الأجزاء المتحركة: ضع كمية صغيرة من مادة التشحيم على الأجزاء المتحركة مثل المحامل والتروس لضمان التشغيل السلس.
- فحص أنبوب Bowden: افحص أنبوب Bowden بانتظام بحثًا عن التآكل أو الالتواءات أو الانسدادات. استبدله إذا لزم الأمر للحفاظ على تغذية فتيل متسقة[10].
- تحديثات البرامج الثابتة: حافظ على تحديث البرامج الثابتة للطابعة للاستفادة من أي تحسينات في الأداء أو إصلاحات الأخطاء المتعلقة بالطارد.

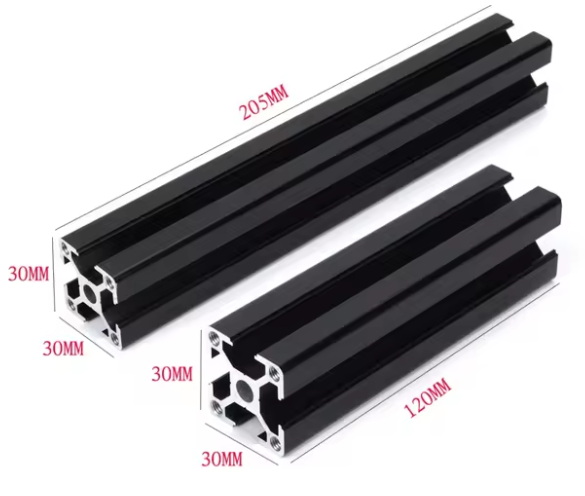

يشير المصطلح '3030 ألومنيوم' إلى حجم وشكل محدد لسحب الألمنيوم[7]. تُستخدم قطاعات الألمنيوم على نطاق واسع في العديد من التطبيقات نظرًا لتعدد استخداماتها وخصائصها الهيكلية[7]. يشير التعيين '3030' عادةً إلى ملف تعريف يبلغ 30 مم × 30 مم، لكن الأبعاد يمكن أن تختلف قليلاً[7].
- الإطارات والهياكل: تُستخدم سحب الألمنيوم بشكل شائع لبناء إطارات الآلات ومحطات العمل والمرفقات[5]. إن نمطيتها وسهولة تجميعها تجعلها مثالية لإنشاء هياكل مخصصة[5].
- أنظمة الحركة الخطية: غالبًا ما تشكل سحب الألمنيوم قاعدة للقضبان والأدلة الخطية في آلات CNC والطابعات ثلاثية الأبعاد[1][5].
- الأثاث: إن طبيعة الألمنيوم الخفيفة والقوية تجعله مناسبًا لبناء الأثاث، مثل الطاولات والأرفف والحوامل[7].
- شاشات العرض واللافتات: يتم استخدام سحب الألمنيوم لإنشاء إطارات لشاشات العرض واللافتات والهياكل الإعلانية نظرًا لجماليتها ومتانتها النظيفة[7].
- النمطية: تتميز أنظمة بثق الألومنيوم بأنها معيارية للغاية، مما يسمح بسهولة التخصيص والتوسيع[5].
- نسبة القوة إلى الوزن: يوفر الألومنيوم نسبة عالية من القوة إلى الوزن، مما يجعله مثاليًا للتطبيقات التي يكون فيها الوزن مصدر قلق[7].
- مقاومة التآكل: يقاوم الألومنيوم التآكل بشكل طبيعي، مما يجعله مناسبًا للاستخدام في بيئات مختلفة[7].
- سهولة التجميع: يمكن تجميع سحب الألومنيوم بسهولة باستخدام أدوات يدوية بسيطة، مما يقلل الحاجة إلى عمليات اللحام أو التصنيع المعقدة[5].
- المظهر الجمالي: تتمتع قطاعات الألمنيوم بمظهر عصري ونظيف يمكن أن يعزز مظهر أي مشروع[7].
عند اختيار المواد للطابعة ثلاثية الأبعاد أو المشاريع الأخرى، من المفيد أن تفهم كيفية مقارنة الألومنيوم بالبدائل مثل الفولاذ والبلاستيك.
| ميزة | الألومنيوم | الصلب | البلاستيك |
|---|---|---|---|
| قوة | نسبة القوة إلى الوزن عالية9 | قوية جدًا، ولكنها أثقل من الألومنيوم9 | قوة أقل، تختلف حسب النوع |
| وزن | خفيف الوزن9 | ثقيل9 | خفيف الوزن |
| مقاومة التآكل | ممتاز7 | عرضة للصدأ ما لم تتم معالجته | جيد بشكل عام، يعتمد على نوع البلاستيك |
| الموصلية الحرارية | جيد7 | معتدل | قليل |
| يكلف | معتدل | معتدلة إلى عالية | منخفضة إلى معتدلة |
| قابلية التشغيل | سهلة الماكينة والتجميع9 | أكثر صعوبة في الماكينة والتجميع | من السهل تشكيلها، ولكنها قد تكون أقل دقة |
| التطبيقات | الإطارات، العبوات، المشتتات الحرارية، المكونات الهيكلية5 | الهياكل الثقيلة والآلات9 | العبوات والتروس وقطع مستحضرات التجميل |
| التأثير البيئي | قابلة لإعادة التدوير للغاية7 | قابلة لإعادة التدوير، ولكنها تستهلك الكثير من الطاقة | يختلف، بعض المواد البلاستيكية يصعب إعادة تدويرها |
يمكن أن يؤدي تركيب جهاز بثق مغناطيسي من الألومنيوم 3030 إلى تحسين إمكانيات الطباعة ثلاثية الأبعاد بشكل كبير من خلال توفير معالجة أفضل للمواد ومتانة مقارنة بالبدائل البلاستيكية[7]. باتباع هذا الدليل، يجب أن تكون قادرًا على تثبيت الطارد الجديد بنجاح وبكل ثقة[10]. علاوة على ذلك، فإن فهم التطبيقات الأوسع لسحب الألمنيوم يمكن أن يفتح إمكانيات جديدة لمشاريعك، مما يزيد من قوته ونمطيته وجاذبيته الجمالية[5]. تأكد دائمًا من التوافق مع طراز الطابعة ثلاثية الأبعاد المحدد لديك قبل إجراء أي ترقيات[1][3].
يعد جهاز بثق مغناطيس الألومنيوم 3030 مكونًا متينًا يستخدم في الطابعات ثلاثية الأبعاد ويعزز تغذية الخيوط من خلال هيكله القوي المصنوع من الألومنيوم وميزات المرفقات المغناطيسية[7] [3].
توفر آلات بثق الألومنيوم قوة متزايدة، وتقليل التآكل بمرور الوقت، وتبديد أفضل للحرارة، وموثوقية محسنة مقارنة بالنماذج البلاستيكية[7].
في حين أن العديد من الطابعات يمكن أن تستوعب جهاز بثق الألومنيوم، فإن التوافق يعتمد على نماذج محددة وتكوينات تصميمها؛ تحقق دائمًا من مواصفات الشركة المصنعة قبل الترقية[1][3].
قم بإجراء فحص منتظم للتأكد من عدم تآكل الأجزاء المتحركة، وتنظيف أي بقايا فتيل، والتأكد من التشحيم المناسب عند الضرورة، وإعادة المعايرة حسب الحاجة بعد إجراء تغييرات أو ترقيات كبيرة.
إذا واجهت تشويشًا، فتحقق من عدم وجود انسدادات في كل من الفوهة وأنبوب Bowden، وتأكد من إعدادات درجة الحرارة المناسبة لنوع الفتيل الخاص بك، وتأكد من توصيل جميع المكونات بشكل آمن دون توتر مفرط[6] [10].
