'أ10 يعد ذراع شد طارد الألومنيوم ' مكونًا مهمًا في الطابعات ثلاثية الأبعاد، وهو مسؤول عن الحفاظ على تغذية فتيل متسقة، وبالتالي جودة الطباعة. تعد الترقية إلى ذراع شد طارد الألومنيوم، مثل مجموعة تغذية الألومنيوم MK8 Extruder، تعديلًا شائعًا للطابعات مثل Geeetech A10 وA20 وA30[2][5]. تتعمق هذه المقالة في الميزات والفوائد والاعتبارات الرئيسية المحيطة بـ 'a10 شد طارد الألومنيوم الذراع '.

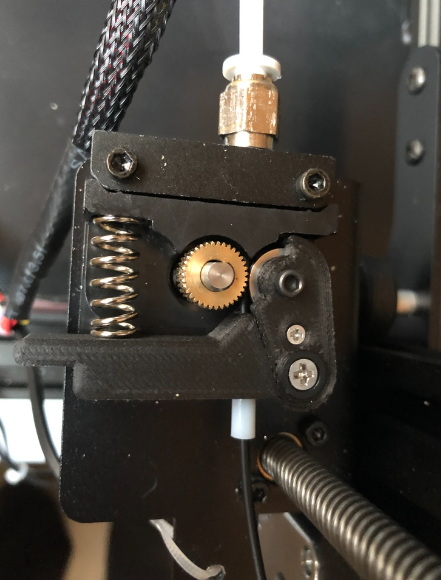

غالبًا ما تأتي أجهزة البثق الأصلية في العديد من الطابعات ثلاثية الأبعاد بمكونات بلاستيكية، بما في ذلك ذراع الشد. على الرغم من أن الأجزاء البلاستيكية وظيفية، إلا أنها تكون عرضة للتآكل والتشقق والفشل في نهاية المطاف[8] [10]. يقدم الألومنيوم ترقية كبيرة من حيث المتانة والموثوقية.

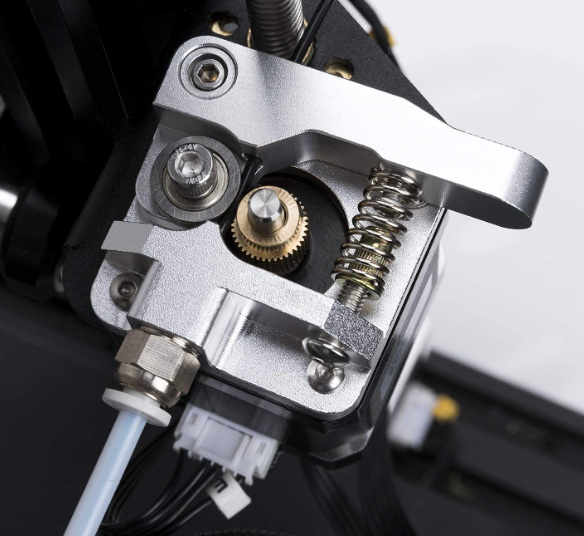

- متانة معززة: تتميز أذرع الشد المصنوعة من الألومنيوم بقدرة أكبر على مقاومة الضغوط والتوترات الناتجة عن الاستخدام المتكرر مقارنة بنظيراتها البلاستيكية[8]. وهذا مهم بشكل خاص نظرا للضغط المستمر والحركة التي ينطوي عليها قذف الفتيل.
- الأداء المتسق: يحافظ الألومنيوم على شكله وسلامته الهيكلية بشكل أفضل من البلاستيك في ظل ظروف مماثلة. وهذا يُترجم إلى توتر أكثر اتساقًا على الفتيل، مما يؤدي إلى بثق أكثر موثوقية وتقليل حالات فشل الطباعة.
- مقاومة الحرارة: على الرغم من أنها ليست مصدر قلق رئيسي لذراع الشد نفسه، إلا أن مقاومة الحرارة العالية للألمنيوم يمكن أن تكون مفيدة في إعدادات الطابعة المغلقة أو البيئات التي قد ترتفع فيها درجات الحرارة المحيطة.
عند النظر في 'ذراع شد طارد الألومنيوم a10'، تساهم العديد من الميزات في أدائه العام:
- آلية تعديل التوتر: القدرة على ضبط التوتر على الشعيرة أمر بالغ الأهمية. قد يؤدي الضغط المنخفض للغاية إلى انزلاق جهاز الطارد، مما يؤدي إلى انخفاض البثق. يمكن أن يؤدي التوتر الشديد إلى تشوه الخيوط أو سحقها، مما يسبب انحشارًا وتدفقًا غير متناسق[1] [11]. تتيح آلية الشد القابلة للتعديل، والتي تشتمل عادةً على المسمار والزنبرك، للمستخدمين ضبط الضغط لأنواع مختلفة من الخيوط[3].
- العجلة الوسيطة والمحمل: تضغط العجلة الوسيطة على الفتيل، مما يثبته على جهاز الطارد. عجلة خاملة عالية الجودة مع محمل سلس ومنخفض الاحتكاك تضمن حركة خيوط متسقة. غالبًا ما يشتمل ذراع شد طارد الألومنيوم a10 على عجلة تباطؤ على شكل حرف U مقاس 694zz ومحمل 694zz للتشغيل السلس[2][5].
- تصميم الرافعة: يؤثر تصميم ذراع رافعة الشد نفسه على سهولة الاستخدام وفعالية تعديل الشد. يجب أن توفر الرافعة المصممة جيدًا قوة ضغط كافية للضغط على الفتيل مع سهولة التعامل معها لتحميل الفتيل وتفريغه[6].
- التركيب والتوافق: تم تصميم ذراع شد الطارد الألومنيوم a10 خصيصًا كبديل لذراع الطارد الموجود في طابعات A10 وA20 وA30[2][5]. يضمن التوافق عملية تثبيت مباشرة دون الحاجة إلى تعديلات واسعة النطاق.
تعد الترقية إلى 'ذراع شد الألمنيوم a10' عملية بسيطة بشكل عام[8]:
1. قم بإزالة ذراع الطارد القديم: افصل الطابعة عن الطاقة وقم بتفكيك مجموعة الطارد الموجودة بعناية، وإزالة ذراع الشد القديم والزنبرك وعجلة التباطؤ.
2. قم بتثبيت الذراع الجديد: قم بتجميع ذراع الشد الجديد لطارد الألومنيوم a10، مما يضمن تثبيت العجلة الوسيطة والمحمل بشكل صحيح.
3. أعد ربط الزنبرك ومسمار الشد: ضع الزنبرك بين الذراع وجسم الطارد وأعد إدخال برغي الشد.
4. ضبط التوتر: هذه خطوة حاسمة. ابدأ بإعداد توتر منخفض وقم بزيادته تدريجيًا حتى يتم إمساك الفتيل بقوة بواسطة جهاز الطارد دون أن يتم سحقه[11].
يعد تحقيق شد الطارد الصحيح أمرًا بالغ الأهمية للحصول على جودة طباعة مثالية. وإليك كيفية ضبطه:
- لاحظ مسافة بادئة الفتيل: يجب أن يترك جهاز الطارد مسافة بادئة طفيفة على الفتيل[1]. إذا لم تكن هناك علامات مرئية، قم بزيادة التوتر. إذا كان الفتيل مشوهًا أو مسطحًا بشدة، فقم بتقليل التوتر.
- الاستماع إلى التخطي: أثناء الطباعة، استمع إلى تخطي محرك الطارد أو نقره. يشير هذا إلى أن الترس لا يمسك الفتيل بشكل صحيح، ويجب زيادة التوتر[11].
- التحقق من عدم وجود قذف ناقص: يمكن أن يكون قذف ناقص علامة على عدم كفاية التوتر. إذا لاحظت وجود فجوات أو طبقات رقيقة في مطبوعاتك، فحاول زيادة الشد قليلًا.
- خذ بعين الاعتبار نوع الفتيل: تتطلب أنواع الفتيل المختلفة إعدادات شد مختلفة[11]. تتطلب الخيوط الأكثر ليونة مثل TPU توترًا أقل من الخيوط الأكثر صلابة مثل PLA أو ABS.
حتى مع ترقية 'ذراع شد الألمنيوم a10'، قد تواجه بعض المشكلات:
- طحن الفتيل: إذا كان الطارد يطحن الفتيل دون تغذيته بشكل صحيح، فقد يكون التوتر منخفضًا جدًا، أو قد يتم اهتراء معدات الطارد[11].
- الانحشار: يمكن أن يحدث الانحشار إذا كان التوتر مرتفعًا جدًا، مما يتسبب في تشوه الفتيل وتعلقه في الطارد[11].
- ذراع الطارد المتشققة: على الرغم من أن أذرع الألومنيوم أكثر متانة، إلا أنها قد تتشقق تحت الضغط الشديد أو بسبب عيوب التصنيع. افحص الذراع بانتظام بحثًا عن أي علامات تلف[10].
- البثق غير المتناسق: يمكن أن تحدث التقلبات في تدفق البثق بسبب التوتر غير المتناسق، أو تآكل محمل العجلة الوسيطة، أو الفوهة المسدودة جزئيًا.
في حين أن 'ذراع شد طارد الألومنيوم a10' يمثل تحسنًا كبيرًا مقارنة بالأذرع البلاستيكية، إلا أن البدائل والترقيات الأخرى متاحة:
- الطاردات ذات المحرك المزدوج: تستخدم الطاردات ذات المحرك المزدوج ترسين للقبض على الفتيل من كلا الجانبين، مما يوفر تغذية أكثر أمانًا وثباتًا[1]. تعتبر هذه الطاردات أقل حساسية لتعديلات التوتر ويمكنها التعامل مع الخيوط المرنة بشكل أكثر فعالية.
- آلات بثق BMG: تشتهر آلات بثق Bondtech Mini Geared (BMG) بحجمها الصغير وعزم دورانها العالي وأدائها الموثوق[11]. يستخدمون تقليلًا داخليًا للتروس لزيادة القوة المطبقة على الفتيل.
- تعديلات الشد القابلة للتعديل: يقوم بعض المستخدمين بإنشاء تعديلات الشد القابلة للتعديل الخاصة بهم باستخدام الأجهزة المتوفرة بسهولة مثل البراغي والغسالات والينابيع[3] [6]. يمكن أن تكون هذه التعديلات وسيلة فعالة من حيث التكلفة لضبط شد الطارد.
تمتد فوائد الألومنيوم إلى ما هو أبعد من مجرد ذراع شد الطارد. تُستخدم سحب الألمنيوم على نطاق واسع في إنشاء الطابعة ثلاثية الأبعاد للإطارات والمكونات الهيكلية [7] [9]. إن قوتها وصلابتها وسهولة تجميعها تجعلها مثالية لإنشاء منصات طابعة مستقرة ودقيقة.
- بناء الإطار: توفر سحبات الألومنيوم إطارًا صلبًا ومستقرًا للطابعات ثلاثية الأبعاد، مما يقلل من الاهتزازات ويضمن حركة دقيقة لرأس الطباعة والسرير[7].
- النمطية: تسمح أنظمة بثق الألومنيوم بتعديل إطار الطابعة وتوسيعه بسهولة. يمكن ربط المكونات الإضافية، مثل العبوات وحاملات البكرات والإضاءة، بسهولة بالإطار باستخدام الأجهزة القياسية[9].
- الدقة: يتم تصنيع سحب الألمنيوم بتفاوتات مشددة، مما يضمن محاذاة دقيقة وأبعاد متسقة[9] [12]. يعد هذا أمرًا بالغ الأهمية للحصول على مطبوعات عالية الجودة.
يرتبط شد البثق المثالي أيضًا ارتباطًا وثيقًا بخصائص المواد لسبائك الألومنيوم المستخدمة في ذراع الشد. يمكن لعوامل مثل بنية الحبوب وحجم الجسيمات ومستويات الضغط أن تؤثر على الأداء العام ومتانة المكون[4].
- تركيب السبائك: تتميز سبائك الألومنيوم المختلفة بنقاط قوة وليونة متفاوتة. يمكن أن يؤثر اختيار السبيكة على مقاومة ذراع الشد للتشقق والتشوه.
- البنية الحبيبية: يمكن أن يؤثر الهيكل الحبيبي للألمنيوم على حساسية الشق ومقاومته لانتشار التشققات[4].
- حجم الجسيمات: يمكن أن يؤثر حجم وتوزيع الجسيمات المكونة داخل الألومنيوم على نواة الفراغ، وبالتالي على المتانة الإجمالية للمادة[4].
يعد 'ذراع شد بثق الألمنيوم a10' ترقية جديرة بالاهتمام لطابعات Geeetech A10 وA20 وA30 ثلاثية الأبعاد. تساهم متانتها المحسنة وأدائها المتسق وآلية الشد القابلة للتعديل في تحسين تغذية الخيوط وجودة الطباعة. من خلال فهم الميزات الرئيسية وعملية التثبيت وتقنيات استكشاف الأخطاء وإصلاحها المرتبطة بـ 'ذراع شد طارد الألومنيوم a10'، يمكن للمستخدمين تحسين تجربة الطباعة ثلاثية الأبعاد وتحقيق نتائج أكثر موثوقية واتساقًا. في حين أن البدائل مثل أجهزة البثق ذات المحرك المزدوج توفر مزيدًا من التقدم، فإن 'ذراع شد الطارد الألومنيوم a10' يوفر طريقة فعالة من حيث التكلفة ومباشرة لتحسين أداء إعدادات الطابعة الحالية. تذكر دائمًا ضبط الشد بناءً على الفتيل المحدد المستخدم وفحص الذراع بانتظام بحثًا عن أي علامات تآكل أو تلف. من خلال التثبيت والضبط المناسبين، يمكن لـ 'ذراع شد الطارد الألومنيوم a10' تحسين موثوقية وجودة مطبوعاتك ثلاثية الأبعاد بشكل كبير.
فيما يلي بعض الأسئلة المتداولة حول 'ذراع شد آلة بثق الألومنيوم a10':
تم تصميم 'ذراع شد بثق الألمنيوم a10' خصيصًا لطابعات Geeetech A10 وA20 وA30 ثلاثية الأبعاد[2] [5]. وهو غير متوافق مع موديلات A10M أو A20M أو A30M.
يتم ضبط التوتر باستخدام آلية المسمار والربيع. يؤدي شد المسمار إلى زيادة التوتر، بينما يؤدي فكه إلى تقليل التوتر. التوتر المثالي هو عندما يتم إمساك الخيوط بقوة دون أن يتم سحقها[3] [11].
تشمل علامات التوتر غير الصحيح طحن الخيوط، والتخطي، والبثق المنخفض، والانحشار، والخيوط المشوهة[11]. اضبط التوتر حتى يتم تغذية الفتيل بسلاسة وثبات.
نعم، ولكن الخيوط المرنة تتطلب إعدادات شد أقل من الخيوط الصلبة مثل PLA أو ABS[11]. ابدأ بشد منخفض جدًا وقم بزيادته تدريجيًا حتى يتم الإمساك بالخيط دون أن يتشوه.
يمكن شراء 'ذراع شد طارد الألومنيوم a10' من تجار التجزئة عبر الإنترنت مثل Geeetech[2] [5] وغيرهم من موردي قطع الطابعات ثلاثية الأبعاد.
