تعد ترقية جهاز Ender 3 الخاص بك باستخدام جهاز بثق الألومنيوم TH3D عملية مباشرة يمكنها تحسين تجربة الطباعة ثلاثية الأبعاد بشكل كبير. سيرشدك هذا الدليل خلال خطوات تثبيت TH3D ماكينة بثق الألومنيوم ، تسليط الضوء على الفوائد وتوفير المساعدات البصرية لضمان التثبيت السلس.
تم تصميم جهاز بثق الألومنيوم TH3D ليحل محل جهاز بثق البلاستيك الموجود في جهاز Ender 3، مما يوفر متانة وأداء محسنين. إنه يتميز بمعدات تغذية فولاذية صلبة، وزنبرك عالي التوتر من أجل قبضة أفضل للخيوط، والتوافق مع أنابيب PTFE من أجل تدفق أكثر سلاسة للخيوط. تعتبر هذه الترقية مفيدة بشكل خاص لمستخدمي Ender 3 المتكررين، حيث أنها تقلل من الأعطال الميكانيكية وتعزز جودة الطباعة.
- المادة: ألومنيوم لزيادة المتانة.
- الترس: ترس تغذية فولاذي مقوى لمقاومة أفضل للتآكل.
- قبضة الخيوط: زنبرك عالي التوتر يضمن تغذية خيوط متسقة.
- التوافق: يعمل بشكل جيد مع أنابيب PTFE.
- الدعم: مدعوم بدعم عملاء TH3D لأية مشكلات في التثبيت أو الاستخدام.
قبل البدء في التثبيت، تأكد من أن الأدوات والمكونات التالية جاهزة:
- الأدوات: مفاتيح ألين (2 مم، 2.5 مم، 3 مم)، مفكات براغي، وأي أدوات أخرى محددة بواسطة مجموعة TH3D.

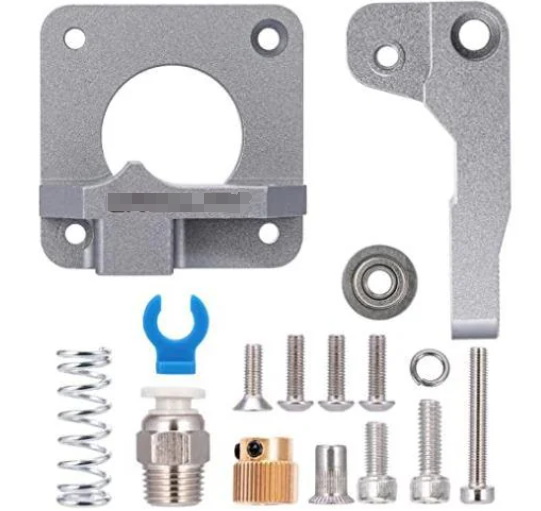

- المكونات: مجموعة ماكينة بثق الألومنيوم TH3D، بما في ذلك جسم الطارد، والتروس الفولاذية، والنابض، والمسامير.
1. تسخين الفوهة: قم بتسخين النقطة الساخنة إلى حوالي 200 درجة مئوية لإزالة أي بقايا خيوط. هذا يجعل من السهل سحب الخيوط.
2. قم بإزالة الفتيل: بمجرد تسخينه، اسحب الفتيل من الطارد.
1. افصل الأسلاك: افصل موصل محرك الطارد.
2. قم بإزالة أنبوب بودين: افصل أنبوب بودين عن الطارد إن أمكن.
1. قم بإزالة البراغي: استخدم مفتاح ألين مقاس 2.5 مم لفك ذراع الطارد البلاستيكي.
2. قم بإزالة ترس الطارد: قم بفك مسامير الطارد باستخدام مفتاح ألين مقاس 1.5 مم لإزالة ترس الطارد.
3. قم بإزالة الحزام: قم بفك الحزام باستخدام مفتاح ألين مقاس 3 مم ثم قم بفك مشبكه.
لوحة الخرطوشة: قم بفك العجلة الدوارة السفلية وقم بإزالة لوحة الخرطوشة مع العجلات الدوارة الأخرى.

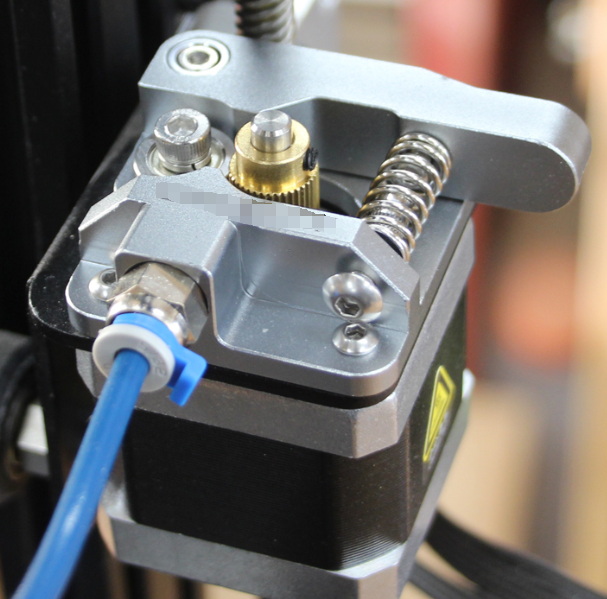

1. ضع الطارد: ضع الطارد الجديد على محرك السائر.
2. قم بتأمين الطارد: استخدم البراغي المتوفرة لتثبيت جسم الطارد.
1. قم بمحاذاة الترس: تأكد من أن المسمار اللولبي متجه للأعلى ومحاذاته مع الجزء المسطح من عمود السائر.
2. قم بربط برغي اليرقة: استخدم مفتاح ألين صغير لربط برغي اليرقة.
1. قم بتثبيت الرافعة: قم بتوصيل ذراع الرافعة بالطارد باستخدام البراغي المتوفرة.
2. قم بتثبيت الزنبرك: ضع الزنبرك بين الرافعة وجسم الطارد. تأمينه مع مسامير.
أعد توصيل أنبوب بودين: إذا أمكن، أعد توصيل أنبوب بودين بالطارد.
أعد توصيل أسلاك المحرك: قم بتوصيل موصل محرك الطارد مرة أخرى في مكانه.
1. ضبط الخطوات الإلكترونية: أعد معايرة خطوات الطارد لكل ملليمتر (الخطوات الإلكترونية) لضمان معدلات بثق دقيقة. نقطة البداية الجيدة هي حوالي 130 خطوة/مم.
2. تشغيل رمز G للمعايرة: استخدم ملف G-code مخصصًا لضبط الخطوات الإلكترونية.
1. تحميل الفتيل: قم بتحميل الفتيل المفضل لديك في الطارد.
2. ابدأ اختبار الطباعة: قم بإجراء طباعة بسيطة للتحقق من أن كل شيء يعمل بشكل صحيح.
توفر الترقية إلى ماكينة بثق الألومنيوم TH3D العديد من المزايا:
- متانة محسنة: هيكل الألومنيوم يقاوم التشقق والتآكل بشكل أفضل من البلاستيك.
- جودة طباعة محسنة: تعمل التغذية المتسقة للخيوط على تقليل المشكلات مثل النتوء الزائد أو الزائد.
- زيادة توافق المواد: يعمل بشكل جيد مع مجموعة متنوعة من الخيوط، بما في ذلك المواد المرنة مثل TPU والبلاستيك عالي الحرارة مثل ABS وPETG.
غالبًا ما تواجه بثق البلاستيك المخزون مشكلات مثل:
- المتانة: عرضة للتشقق والكسر تحت الضغط أو مع مرور الوقت بسبب التآكل.
- الأداء: قد لا يوفر قبضة كافية على الفتيل، مما يؤدي إلى مشاكل مثل النتوء السفلي أو انزلاق الفتيل.
- التوافق: يعاني من خيوط مرنة أو مواد ذات درجة حرارة أعلى.
1. المتانة: هيكل الألومنيوم أكثر قوة بشكل ملحوظ، ويتحمل الضغوط العالية ويقلل من احتمالية التشقق أو الكسر.
2. الأداء: يوفر قبضة أفضل على الفتيل، مما يضمن قذفًا متسقًا ويمنع مشكلات مثل تخطي الفتيل أو طحنه.
3. التوافق: يوفر نطاقًا أوسع من توافق الخيوط، بما في ذلك المواد المرنة مثل TPU والبلاستيك عالي الحرارة مثل ABS وPETG.
بالنسبة للمستخدمين الذين يطبعون بشكل متكرر باستخدام مواد ذات درجة حرارة عالية مثل ABS أو PETG، يوصى بالترقية إلى أنبوب PTFE عالي الجودة. وهذا يضمن عدم ذوبان الأنبوب أو تحلله أثناء الطباعة، مما قد يؤدي إلى ضعف جودة الطباعة أو ظهور روائح كريهة.
عند الاختيار بين محرك مباشر وإعداد Bowden الطارد، ضع في اعتبارك ما يلي:
- محرك الأقراص المباشر: يوفر تحكمًا أفضل في تدفق الشعيرات، وهو مفيد بشكل خاص للخيوط المرنة. ومع ذلك، يمكن أن يزيد وزن رأس الطباعة، مما قد يؤثر على سرعة الطباعة وجودتها.
- أجهزة Bowden Extruders: توفر رأس طباعة أخف وزنًا، مما يسمح بسرعات طباعة أسرع. ومع ذلك، فقد يواجهون صعوبة في التعامل مع الخيوط المرنة بسبب المسافة الأطول التي يجب أن تقطعها الخيوط.
إذا واجهت مشاكل في انزلاق ترس الطارد، فتحقق مما يلي:
- الشد: تأكد من أن شد ترس الطارد كافٍ. إذا لم يمسك الترس الفتيل بشكل صحيح، فقد ينزلق أثناء التشغيل.
- حالة العتاد: افحص العتاد للتأكد من عدم وجود تآكل أو تلف. قد لا توفر المعدات البالية قبضة كافية على الفتيل.
يمكن أن يحدث تشويش الفتيل بسبب التغذية غير المتسقة أو المحاذاة غير الصحيحة داخل مجموعة الطارد. لمعالجة هذا:
- تنظيف الطارد: قم بتنظيف الطارد بانتظام لإزالة أي حطام أو غبار قد يعيق تدفق الفتيل.
- ضبط المحاذاة: تأكد من محاذاة جميع المكونات بشكل صحيح لمنع سوء التغذية.
يعد تثبيت جهاز بثق الألومنيوم TH3D على جهاز Ender 3 بمثابة ترقية بسيطة ولكنها مؤثرة يمكنها تحسين تجربة الطباعة بشكل كبير. بفضل المتانة والأداء المحسنين، يعد هذا الطارد أمرًا ضروريًا لمستخدمي Ender 3 المتكررين. تذكر معايرة خطواتك الإلكترونية بعد التثبيت لضمان جودة الطباعة المثالية.
يوفر جهاز بثق الألومنيوم TH3D متانة محسنة وجودة طباعة محسنة وقبضة أفضل للخيوط مقارنةً بطاردات البلاستيك المتوفرة. كما أنه يدعم مجموعة واسعة من المواد، بما في ذلك الخيوط المرنة.
يستغرق التثبيت عادة أقل من 30 دقيقة، خاصة إذا كانت لديك خبرة في ترقيات الطابعة ثلاثية الأبعاد الأساسية.
لا، عادة ما تكون مفاتيح الربط والمفكات القياسية من نوع Allen كافية. تأتي المجموعة مع تعليمات مفصلة والأجهزة اللازمة.
نعم، تعد إعادة معايرة خطواتك الإلكترونية أمرًا بالغ الأهمية لضمان معدلات بثق دقيقة وجودة طباعة مثالية.
نعم، تم تصميم جهاز بثق الألومنيوم TH3D للتعامل مع الخيوط المرنة دون المشكلات المرتبطة عادة بطاردات البلاستيك.
