تثبيت MK8 يمكن أن تعمل تغذية محرك الألمنيوم الطارد على الطابعة ثلاثية الأبعاد على تحسين أدائها بشكل كبير، خاصة عند التعامل مع الخيوط المرنة. سيرشدك هذا الدليل خلال العملية خطوة بخطوة، ويقدم لك تعليمات مفصلة وأدوات مساعدة مرئية لضمان التثبيت السلس.
مقدمة إلى بثق MK8
يعد MK8 Extruder Aluminium Drive Feed بمثابة ترقية شائعة بين عشاق الطباعة ثلاثية الأبعاد نظرًا لبنيته القوية وأدائه المحسن مقارنة بآلات البثق البلاستيكية التقليدية. تم تصميمه للتعامل مع خيوط مقاس 1.75 مم وهو متوافق على نطاق واسع مع العديد من نماذج الطابعات ثلاثية الأبعاد الشائعة، بما في ذلك نماذج Creality وAnycubic والمزيد.
مزايا بثق MK8
1. المتانة: تتميز آلات بثق الألومنيوم بأنها أقل عرضة للتآكل مقارنة بالبثق البلاستيكي، مما يضمن أداءً ثابتًا مع مرور الوقت.
2. مقاومة درجات الحرارة: يمكنها تحمل درجات الحرارة العالية دون أن تتشوه، وهو أمر بالغ الأهمية لطباعة المواد مثل ABS.
3. توافق الخيوط: يمكن لطاردات الألومنيوم MK8 التعامل مع مجموعة واسعة من الخيوط، بما في ذلك PLA، وABS، وPETG، والمواد المرنة مثل TPU.
التحضير للتثبيت
قبل البدء في التثبيت، تأكد من أن لديك المكونات التالية:
- طقم تغذية محرك الألمنيوم MK8 Extruder
- الشدات والمفكات ألين
- أنبوب PTFE (في حالة استخدام إعداد Bowden)
- مستشعر الفتيل (إن وجد)
الأدوات المطلوبة
- الشدات ألين
- المفكات
- كماشة (للتعامل مع الأجزاء الصغيرة)
دليل التثبيت خطوة بخطوة
الخطوة 1: إزالة الطارد القديم
1. افصل الطاقة: تأكد من إيقاف تشغيل الطابعة وفصلها.
2. إزالة الفتيل: قم بتفريغ أي فتيل من الطابعة.
3. افصل أنبوب بودين: في حالة استخدام إعداد بودين، افصل الأنبوب عن مجموعة الطارد.
4. قم بإزالة البراغي: قم بإزالة البراغي التي تثبت الطارد القديم في مكانه. دعم محرك السائر لمنعه من السقوط.

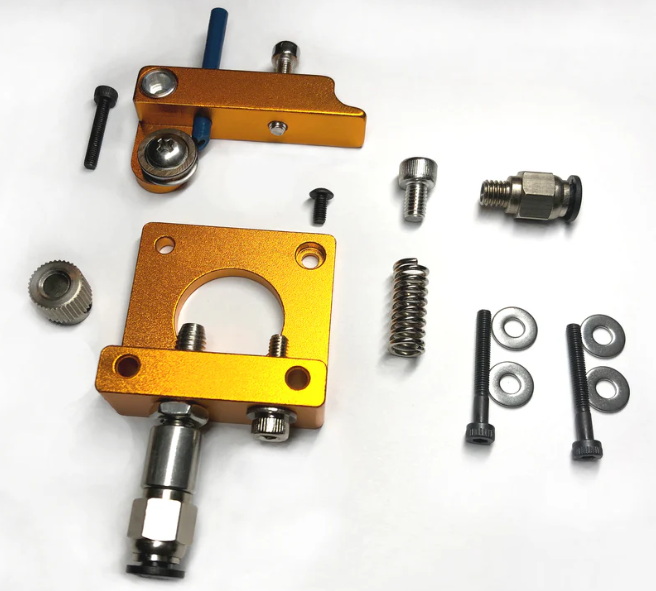

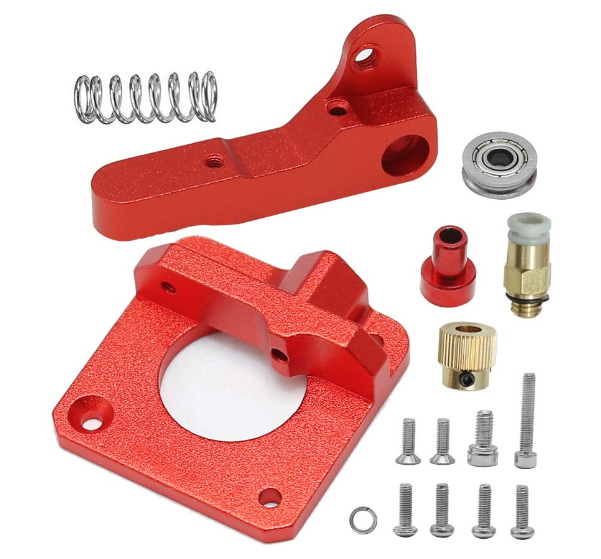

الخطوة 2: تجميع الطارد الجديد
1. قم بتوصيل ترس القيادة: قم بتثبيت ترس القيادة على عمود محرك السائر. تأكد من محاذاة أحد براغي اليرقة مع الجانب المسطح من عمود المحرك.
2. لوحة قاعدة التثبيت: ضع لوحة قاعدة الألومنيوم على محرك السائر وقم بتثبيتها باستخدام البراغي المتوفرة.
3. قم بتوصيل ذراع الرافعة: قم بتوصيل ذراع الرافعة بلوحة القاعدة. أدخل زنبركًا في موضعه لتوفير التوتر لتغذية الخيوط.
4. قم بتثبيت البكرة والموتر: قم بتثبيت عجلة البكرة على ذراع الرافعة باستخدام غسالة قفل ومسمار. اضبط التوتر عن طريق ضغط الزنبرك قليلاً مع تثبيته في مكانه.
الخطوة 3: تركيب الطارد الجديد
1. ضع الطارد: قم بمحاذاة الطارد الجديد مع نقاط التثبيت الموجودة على طابعتك.
2. قم بالتأمين باستخدام البراغي: استخدم البراغي المتوفرة لتثبيت الطارد بإحكام في مكانه.
الخطوة 4: أعد توصيل أنبوب بودين
1. أدخل أنبوب PTFE: ادفع أنبوب PTFE مرة أخرى إلى قارنة التوصيل الخاصة به على جهاز بثق الألومنيوم الجديد.
2. آمن باستخدام المشابك: تأكد من دفعها بقوة وتأمينها باستخدام أي مشابك متوفرة في المجموعة الخاصة بك.
الخطوة 5: إعادة توصيل الأسلاك
1. قم بتوصيل الكابلات: أعد توصيل أي أسلاك تم فصلها أثناء الإزالة.
2. تأكد من الاتصالات الآمنة: تأكد من أن جميع الاتصالات آمنة قبل التشغيل.
الخطوة 6: معايرة الخطوات الإلكترونية
1. تشغيل الطابعة: قم بتشغيل الطابعة وانتقل إلى إعدادات الطابعة.
2. تحميل الفتيل: قم بتغذية الفتيل في جهاز بثق الألمنيوم الجديد الخاص بك وتأكد من تحركه بسلاسة عبر النظام.
3. معايرة الخطوات الإلكترونية: أعد معايرة الخطوات الإلكترونية لضمان معدلات قذف دقيقة.
الخطوة 7: اختبار الطباعة
إجراء طباعة اختبارية: قم بإجراء طباعة اختبارية للتحقق من وجود أي مشكلات تتعلق بالبثق أو المحاذاة.
خاتمة
يمكن أن تؤدي الترقية إلى وحدة تغذية محرك الألومنيوم MK8 Extruder إلى تحسين تجربة الطباعة ثلاثية الأبعاد بشكل كبير، خاصة عند العمل باستخدام خيوط مرنة. باتباع هذه الخطوات وضمان التجميع والمعايرة بشكل صحيح، يمكنك تحقيق جودة طباعة ومتانة أفضل.
الأسئلة الشائعة
1. ما هي أنواع الخيوط التي يمكن لـ MK8 Extruder التعامل معها؟
يمكن لوحدة تغذية محرك الألمنيوم MK8 Extruder التعامل مع مجموعة واسعة من الخيوط، بما في ذلك PLA وABS وPETG والمواد المرنة مثل TPU.
2. هل يعد جهاز الطارد المباشر ضروريًا لطباعة الخيوط المرنة؟
على الرغم من أنه يوصى بشدة باستخدام جهاز بثق محرك مباشر للخيوط المرنة نظرًا لتحكمه الأفضل في التراجع ومسار الفتيل، إلا أن إعداد Bowden المحسن جيدًا يمكنه أيضًا العمل بفعالية.
3. كيف أقوم بتثبيت MK8 Extruder على الطابعة ثلاثية الأبعاد الخاصة بي؟
يتضمن التثبيت عادةً إزالة الطارد القديم، وتجميع الطارد الجديد إذا لزم الأمر، وتثبيته على حامل الطابعة. ارجع إلى الدليل التفصيلي أعلاه للحصول على تعليمات مفصلة.
4. هل يمكنني استخدام MK8 Extruder في إعداد البثق المزدوج؟
نعم، يمكنك استخدام جهازي بثق MK8 مختلفين في إعداد البثق المزدوج طالما أنهما متوافقان مع تكوين الطابعة الخاصة بك.
5. ما هي الصيانة المطلوبة لجهاز MK8 Extruder؟
يوصى بالتنظيف المنتظم للفوهة وآلية التغذية، والتحقق من إعدادات الشد، ووضع مادة التشحيم على الأجزاء المتحركة حسب الحاجة للحصول على الأداء الأمثل.
