عملية البثق هي تقنية تصنيع متعددة الاستخدامات تستخدم لإنتاج مجموعة واسعة من المنتجات، بما في ذلك الأنابيب والمواسير والمقاطع الجانبية. وهو ينطوي على دفع مادة، عادة من البلاستيك أو المعدن، من خلال قالب لتحقيق الشكل المطلوب. في هذه العملية، تلعب أنواع مختلفة من المعدات أدوارًا حاسمة، وأحد هذه الأجهزة هو جهاز ثقب الأنابيب. سوف تستكشف هذه المقالة كيف تساهم أداة ثقب الأنابيب في عملية البثق، مع التركيز بشكل خاص على دورها بالتزامن مع معدات البثق المصب.
تبدأ عملية البثق باختيار المواد الخام وإعدادها. يتم بعد ذلك صهر هذه المواد وإجبارها من خلال قالب لتشكيل الشكل المطلوب. يمر البثق بعد ذلك عبر معدات مختلفة للتبريد والتحجيم والقطع قبل أن يصبح جاهزًا للاستخدام.
الخطوة الأولى في عملية البثق هي اختيار المادة الخام المناسبة. تشمل المواد الشائعة البولي إيثيلين (PE)، والبولي فينيل كلورايد (PVC)، واللدائن البلاستيكية الحرارية (TPE). تكون هذه المواد عادةً على شكل كريات أو حبيبات ويتم تغذيتها في قادوس قبل نقلها إلى منطقة التسخين.

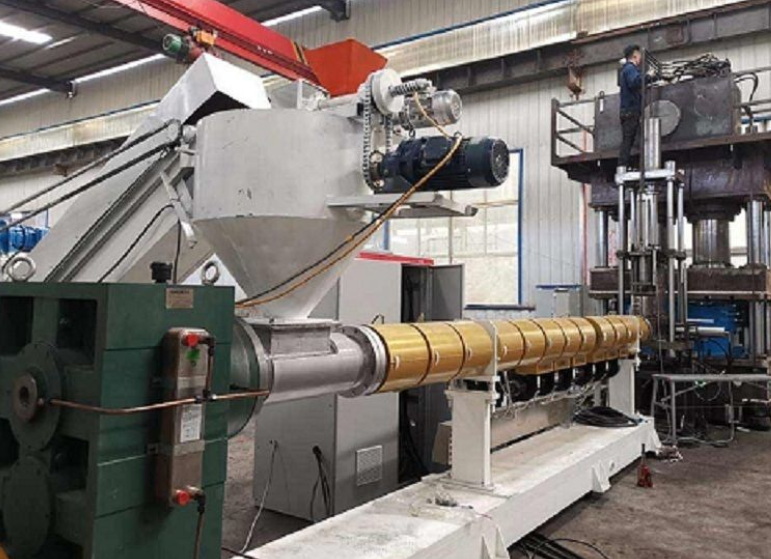

في منطقة التسخين، يتم صهر المادة باستخدام الحرارة والقص الميكانيكي. هذه العملية ضرورية لتحقيق اللزوجة المناسبة للبثق. يلعب الطارد، الذي يتكون من المسمار والبرميل، دورًا رئيسيًا في هذه العملية. يعد تصميم المسمار أمرًا بالغ الأهمية لضمان التدفق المتسق للمواد والذوبان الفعال.
بمجرد ذوبان المادة، يتم دفعها من خلال قالب مصمم خصيصًا. يحدد القالب شكل وحجم الأنبوب. يمكن أن تكون عملية البثق إما بثق لولب واحد أو لولب مزدوج، اعتمادًا على مدى تعقيد الأنابيب. تعتبر أجهزة البثق أحادية اللولب مثالية للمواد البسيطة مثل PVC، بينما توفر أجهزة البثق ثنائية اللولب مزيدًا من التحكم والمرونة، خاصة للمواد متعددة الطبقات أو المختلطة.
بعد مرور المادة المنصهرة عبر القالب، تدخل منطقة التبريد. يتم تبريد الأنابيب باستخدام الهواء أو الماء لتصلب المادة والحفاظ على شكلها. التبريد أمر بالغ الأهمية لمنع التشوه والحفاظ على دقة الأبعاد. يعد تحديد حجم الفراغ طريقة شائعة تستخدم في تصنيع الأنابيب، حيث يتم تبريد الأنبوب وتغيير حجمه في خزان فراغ لتحقيق أبعاد دقيقة.
بعد التحجيم، يتم قطع الطول المستمر للأنابيب إلى الأطوال المطلوبة باستخدام جهاز القطع. يمكن أن يكون جهاز القطع منشارًا أو سكينًا أو قاطعًا بالليزر، اعتمادًا على مواصفات المواد والأنابيب. يعد القطع الدقيق أمرًا ضروريًا لضمان تلبية الأنابيب للمواصفات المطلوبة دون توليد نفايات زائدة.
لا يتم عادةً استخدام جهاز ثقب الأنابيب في عملية البثق القياسية ولكنه يرتبط بشكل أكثر شيوعًا بعمليات التدخل في البئر. ومع ذلك، فإن فهم وظيفتها يمكن أن يوفر نظرة ثاقبة حول كيفية دمج أدوات مماثلة في عمليات البثق المتخصصة.
ثقب الأنابيب هو جهاز ميكانيكي مصمم لثقب الأنابيب القياسية والثقيلة تحت الضغط. ويتم نشره في الآبار بالوسائل التقليدية ولا يتطلب أي متفجرات، مما يزيل خطر ثقب الغلاف.
1. اختراق أكبر للأنابيب: يتيح الثقب اختراقًا أعمق للأنابيب، مما قد يكون مفيدًا في بعض التطبيقات.
2. مؤشر إيجابي للثقب: عند إزالة الأداة، هناك إشارة واضحة إلى حدوث ثقب.
3. آلية تحرير السلامة: يمكن استرجاع الأداة من البئر دون التسبب في ثقوب إضافية.
4. يستخدم تأثيرات التنافر الصاعدة: يتم تحقيق عمل التثقيب من خلال تأثيرات التنافر الصاعدة.
في حين أن ثقوب الأنابيب لا يتم دمجها مباشرة في عملية البثق، إلا أنها توضح كيف يمكن للأدوات المتخصصة أن تعزز وظيفة الأنابيب في التطبيقات المختلفة. في سياق معدات البثق النهائية، تعمل الأجهزة مثل الساحبات والقواطع وأحواض التبريد معًا لضمان تلبية الأنابيب المبثوقة للمواصفات الدقيقة.
تشمل المعدات النهائية في عملية البثق ما يلي:
- أدوات السحب: تقوم هذه الأدوات بإمساك الطارد بلطف وسحبه من الطارد من خلال معدات التبريد والتحجيم.
- القواطع: الأجهزة المستخدمة لقطع الأنابيب إلى الأطوال المطلوبة.
- أنظمة التبريد: توفير تبريد متحكم فيه للحفاظ على شكل الأنابيب وسلامتها. تشمل طرق التبريد تبريد الهواء، أو حمامات الماء، أو البكرات المبردة.
- أجهزة القياس: تأكد من أن الأنابيب لها الأبعاد المطلوبة. تُستخدم جداول معايرة الفراغ بشكل شائع لتحديد الحجم الدقيق.
1. أنظمة التبريد: يتم استخدامها مباشرة بعد موت البثق لتبريد وتصلب المادة المبثوقة مع الحفاظ على الشكل والخصائص المطلوبة.
2. أدوات السحب: أدوات السحب هي أجهزة تقوم بسحب المواد من آلة إلى أخرى. لقد تم تصميمها مع أخذ الدقة في الاعتبار، حتى يتمكنوا من القيام بهذه المهمة باستمرار دون أي تغييرات.
3. القواطع: القواطع هي آلات تقوم بتقطيع المنتجات إلى الأحجام المطلوبة حسب التطبيق. وبالتالي، فإن المواد المختلفة تتطلب أنواعًا مختلفة من القواطع.
4. اللفافات: يتم تشغيل اللفافات عندما تحتاج الأطوال الطويلة إلى اللف بعد الإنشاء وقبل التخزين أو النقل.
في تصنيع الأنابيب والمقاطع، يؤدي دمج المعدات النهائية في العملية إلى زيادة قدراتها الإنتاجية بشكل كبير. تعد طاولات معايرة الفراغ، وعمليات السحب، والمناشير من بين الأجزاء النهائية الأكثر أهمية، مما يضمن أن الأنابيب والمقاطع الجانبية تحافظ على أبعاد دقيقة مع أسطح ناعمة.
للامتثال لمعايير الصناعة الصارمة ومتطلبات التطبيق المحددة، تحتاج الحلول النهائية للمنتجات المصممة خصيصًا مثل الأنابيب الطبية وقطع غيار السيارات والملفات الشخصية المخصصة إلى نهج فردي. من أجل إنتاج هذه العناصر المتخصصة، يجب استخدام المعدات النهائية المتقدمة مثل القواطع الدقيقة، وآلات اللف، وأنظمة التبريد.
ركزت الابتكارات الحديثة في تكنولوجيا البثق على تحسين الكفاءة وخفض التكاليف وتحسين جودة المنتج. تم تصميم أجهزة البثق الحديثة لتكون موفرة للطاقة، مما يقلل من تكاليف التشغيل مع الحفاظ على مستويات إنتاج عالية. تسمح التصميمات القابلة للتخصيص للمصنعين بإنشاء أنابيب بمجموعة واسعة من الأحجام والسماكات والمواد، مما يلبي الاحتياجات المحددة لمختلف الصناعات.
بالنسبة للصناعات التي تتطلب كميات كبيرة من الأنابيب في وقت قصير، توفر آلات البثق عالية الإنتاج العديد من المزايا. توفر هذه الآلات تحكمًا دقيقًا في أبعاد الأنابيب، مما يضمن الجودة المتسقة ويقلل النفايات. فهي قابلة للتطوير لتلبية متطلبات خطوط الإنتاج ذات الحجم الكبير.
لا تقتصر عملية البثق على المواد التقليدية مثل PVC وPE. وتشمل التطبيقات الحديثة استخدام المواد المتقدمة مثل اللدائن الحرارية والمواد المركبة. تُستخدم هذه المواد في تطبيقات متخصصة مثل الأجهزة الطبية ومكونات السيارات، حيث تعد دقة الأبعاد وتشطيب السطح أمرًا بالغ الأهمية.
في الختام، في حين أن آلة ثقب الأنابيب لا تشارك بشكل مباشر في عملية البثق، فإن فهم وظيفتها يسلط الضوء على أهمية الأدوات المتخصصة في تعزيز قدرات المنتج. تعتمد عملية البثق بشكل كبير على معدات البثق النهائية لإنتاج أنابيب وأنابيب عالية الجودة. تعمل مكونات المعدات هذه معًا لضمان الدقة والكفاءة والاستدامة في التصنيع.
يتم استخدام ثقب الأنابيب لثقب الأنابيب تحت الضغط، عادة في عمليات التدخل في الآبار. فهو يوفر طريقة آمنة وفعالة لإنشاء ثقوب في الأنابيب دون استخدام المتفجرات.
يستخدم المثقب تأثيرات متناقضة لأعلى لإنشاء ثقوب في الأنابيب. لقد تم تصميمه بآلية تحرير آمنة لمنع الثقوب العرضية أثناء الاسترجاع.
تعد المعدات النهائية، مثل الساحبات والقواطع وأحواض التبريد، أمرًا بالغ الأهمية لضمان تلبية الأنابيب المبثوقة للمواصفات الدقيقة. إنه يتعامل مع تبريد الأنابيب وتحجيمها وقطعها.
يعد التحكم الدقيق في عملية البثق أمرًا ضروريًا للحفاظ على الأبعاد المطلوبة وجودة المنتج النهائي. فهو يضمن الحد الأدنى من النفايات والإنتاج المتسق.
تعمل حلول القطع المتقدمة، مثل القطع بدون شرائح والشطب بدون غبار، على تقليل هدر المواد والمساهمة في عملية إنتاج أكثر استدامة. كما أنها تعمل على تحسين جودة المنتج وتقليل تكاليف التشغيل.
