لقد تطور عالم الطباعة ثلاثية الأبعاد بشكل ملحوظ على مر السنين، مع التقدم في كل من الأجهزة والبرامج. أحد المكونات الرئيسية التي شهدت تحسينات كبيرة هو الطارد، وخاصةً طارد الألمنيوم MK8 المزود بمحرك مباشر. هذه المقالة سوف تتعمق في قدرات آلة بثق الألومنيوم MK8 بمحرك مباشر في التعامل مع الخيوط المرنة واستكشاف تصميمها ومزاياها وتوافقها مع الطابعات ثلاثية الأبعاد المختلفة.

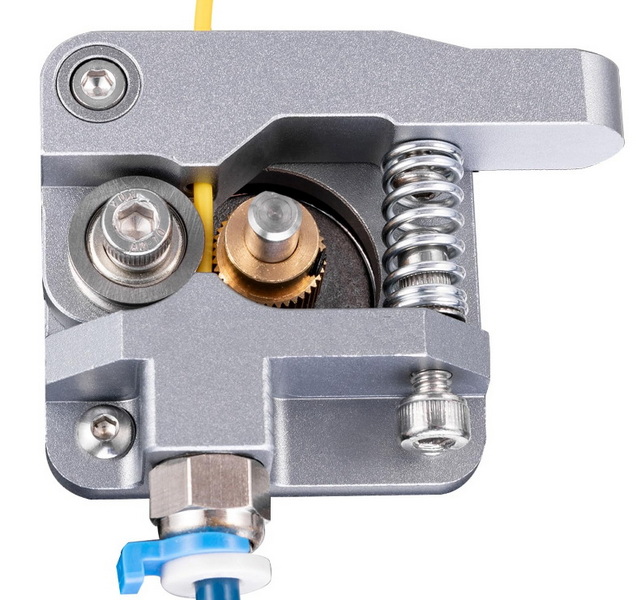

يعد جهاز بثق الألومنيوم MK8 بمثابة ترقية شائعة بين عشاق الطباعة ثلاثية الأبعاد نظرًا لبنيته القوية وأدائه المحسن مقارنة بآلات بثق البلاستيك التقليدية. تم تصميمه للتعامل مع خيوط مقاس 1.75 مم وهو متوافق على نطاق واسع مع العديد من نماذج الطابعات ثلاثية الأبعاد الشائعة، بما في ذلك نماذج Creality وAnycubic والمزيد.
1. المتانة: تتميز آلات بثق الألومنيوم بأنها أقل عرضة للتآكل مقارنة بالبثق البلاستيكي، مما يضمن أداءً ثابتًا مع مرور الوقت.
2. مقاومة درجات الحرارة: يمكنها تحمل درجات الحرارة العالية دون أن تتشوه، وهو أمر بالغ الأهمية لطباعة المواد مثل ABS.
3. توافق الخيوط: يمكن لطاردات الألومنيوم MK8 التعامل مع مجموعة واسعة من الخيوط، بما في ذلك PLA، وABS، وPETG، والمواد المرنة مثل TPU.
عندما يتعلق الأمر بطباعة خيوط مرنة، غالبًا ما يكون الاختيار بين محرك الأقراص المباشر وأجهزة بثق Bowden محل جدل.
- التعريف: يقوم جهاز بثق الدفع المباشر بوضع المحرك مباشرة على الطرف الساخن، مما يقلل من المسافة التي يقطعها الفتيل. يعد هذا الإعداد مفيدًا لطباعة خيوط مرنة لأنه يقلل من احتمالية انبعاج الخيوط أو هروبها.
- المزايا: يوفر تحكمًا أفضل في التراجع ويمكنه التعامل مع الخيوط المرنة بشكل أكثر فعالية بسبب مسار الخيوط المقيد.
- مثال: تم تصميم Micro Swiss Direct Drive Extruder لطابعات مثل Ender 3 وCR-10، مما يوفر حل التوصيل والتشغيل لطباعة خيوط مرنة بسرعة ودقة عالية.
- التعريف: تستخدم آلات بثق بودين أنبوبًا أطول لتوجيه الفتيل من الطارد إلى الطرف الساخن. في حين أنها عمومًا أكثر فعالية من حيث التكلفة وأخف وزنًا، إلا أنها قد تواجه صعوبات مع الخيوط المرنة ما لم يتم تحسينها بشكل صحيح.
- التحديات: يمكن أن يؤدي مسار الخيوط الأطول إلى مشكلات تتعلق بالخيوط المرنة، مثل الانبعاج أو الهروب من الأنبوب.
تتطلب الخيوط المرنة، مثل مادة TPU، معالجة دقيقة بسبب ميلها إلى الانثناء أو الهروب من الطارد. يمكن لآلة بثق الألومنيوم MK8 المزودة بمحرك مباشر إدارة هذه التحديات بشكل فعال من خلال توفير مسار فتيل مقيد بإحكام وضغط بثق ثابت.
1. مسار الفتيل المقيد: يضمن توجيه الفتيل بسلاسة إلى النقطة الساخنة دون التواء أو هروب.
2. ضغط البثق المتسق: ضروري للحفاظ على التدفق المتساوي ومنع الانزلاق أو طحن الفتيل.
3. التوتر القابل للتعديل: يسمح للمستخدمين بضبط القبضة على الفتيل، وهو أمر ضروري للتعامل مع المواد المرنة.
توفر الترقية إلى آلة بثق الألومنيوم MK8 المزودة بمحرك مباشر العديد من المزايا:
- تحسين جودة الطباعة: يؤدي التحكم الأفضل في الخيوط وضغط البثق المتسق إلى تقليل العيوب والحصول على مطبوعات أكثر اتساقًا.
- كفاءة التكلفة على المدى الطويل: على الرغم من أنها أكثر تكلفة في البداية، إلا أن آلات بثق الألومنيوم تدوم لفترة أطول وتتطلب عمليات استبدال أقل.
- توافق الخيوط المحسن: يتعامل مع مجموعة واسعة من الخيوط، بما في ذلك الخيوط المرنة، بسهولة.
لتحقيق أفضل النتائج باستخدام الخيوط المرنة، يعد تحسين إعدادات الطباعة أمرًا بالغ الأهمية:
- سرعة الطباعة: يمكن أن يساعد إبطاء سرعة الطباعة في منع المشكلات المتعلقة بتواء الفتيل وضمان التصاق أفضل للطبقة. يوصى عمومًا بسرعة تتراوح من 20 إلى 40 مم/ثانية للخيوط المرنة.
- درجة الحرارة: تتطلب الشعيرات المرنة عادةً درجات حرارة طباعة أعلى من المواد الصلبة. ارجع إلى توصيات الشركة المصنعة للخيوط لمعرفة نطاق درجة الحرارة الأمثل.
- التراجع: يعد ضبط إعدادات التراجع أمرًا ضروريًا لتقليل التوتير والنز. يوصى عمومًا بمسافات وسرعات تراجع أقل للخيوط المرنة.
- ارتفاع الطبقة: يمكن أن يؤدي ارتفاع الطبقة الأصغر إلى تحسين تشطيب السطح والجودة الشاملة للطباعة. غالبًا ما يستخدم ارتفاع الطبقة 0.1-0.2 مم للخيوط المرنة.
- الحشو: يمكن أن يؤثر ضبط كثافة الحشو ونمطه على مرونة الجزء المطبوع وقوته. قم بتجربة إعدادات مختلفة لتحقيق الخصائص المطلوبة.
عند الطباعة باستخدام خيوط مرنة، قد تنشأ عدة مشكلات:
1. انحشار الفتيل: إذا واجهت انحشارًا أثناء الطباعة، فتحقق مما إذا كان مسار الفتيل واضحًا وتأكد من عدم وجود عوائق في الفوهة أو آلية التغذية.
2. البثق غير المتناسق: إذا بدا البثق غير متناسق، فتأكد من ضبط إعدادات الشد على ترس القيادة بشكل صحيح؛ الكثير من التوتر يمكن أن يسحق الخيوط بينما القليل جدًا يمكن أن يؤدي إلى الانزلاق.
3. إعدادات درجة الحرارة: تأكد من أن إعدادات درجة الحرارة لديك تتوافق مع تلك الموصى بها لنوع الفتيل المحدد لديك؛ يمكن أن تؤدي درجات الحرارة غير الصحيحة إلى ضعف الالتصاق أو التوتير المفرط في المطبوعات.
4. مشكلات المعايرة: قم بمعايرة طابعتك بانتظام بعد إجراء أي تغييرات أو ترقيات؛ ويساعد ذلك في الحفاظ على الأداء الأمثل عبر المواد والإعدادات المختلفة.
5. سرعة الطباعة: قم بالطباعة ببطء، حوالي 15-20 مم/ثانية، وقم برفع درجة الحرارة قليلًا إذا لزم الأمر.
إذا واجهت مشكلات مستمرة مع المواد المرنة باستخدام إعداد Bowden، ففكر في الترقية إلى نظام الدفع المباشر حيثما أمكن ذلك. يعمل هذا الإعداد على تقليل المسافة بين المحرك والنهاية الساخنة، مما يحسن التحكم في تغذية الخيوط.
1. تقييم التوافق: تأكد من أن طراز طابعتك يدعم التحويل المباشر لمحرك الأقراص. قد تتطلب بعض الطابعات محولات أو تعديلات إضافية.
2. اختر مجموعة التحويل: حدد مجموعة التحويل المصممة خصيصًا لطراز الطابعة الخاصة بك واتبع إرشادات الشركة المصنعة بعناية أثناء التثبيت.
3. قم بتثبيت الطارد الجديد: قم بإزالة الطارد القديم، وقم بتجميع طارد محرك الأقراص المباشر الجديد إذا لزم الأمر، وقم بتثبيته على حامل الطابعة.
- استخدم خيوط عالية الجودة: قم بتجربة علامات تجارية وأنواع مختلفة من الخيوط المرنة للعثور على تلك التي تعمل بشكل أفضل مع الإعداد الخاص بك.
- تحسين إعدادات السحب: ابدأ بمسافات سحب منخفضة (1-2 مم) وسرعات سحب بطيئة (20-30 مم/ثانية). قم بضبط هذه الإعدادات تدريجيًا بناءً على جودة الطباعة.
- مسار السفر المغلق: تأكد من إغلاق مسار الفتيل من جهاز الطارد إلى النقطة الساخنة لمنع الالتواء.
توفر طاردات الدفع المباشر ذات التروس المزدوجة قبضة فائقة للخيوط، مما يقلل من فرصة الانزلاق والطحن، خاصة مع المواد الأكثر ليونة أو الأكثر مرونة. يسمح هذا الإعداد بقذف أكثر اتساقًا ويمكنه التعامل مع نطاق أوسع من أنواع الخيوط، بما في ذلك المواد عالية المرونة أو الكاشطة.
بينما تُطبع الخيوط المرنة عادةً بسرعات أبطأ، فإن بعض أجهزة البثق المتقدمة مثل E3D Hemera يمكنها الحفاظ على سرعات عالية دون المساس بجودة الطباعة. يتم تحقيق ذلك عن طريق الحفاظ على الفتيل مقيدًا بإحكام وتقليل مكامن الخلل في مسار الفتيل.
يمكن أن يؤثر ضبط كثافة الحشو والنمط بشكل كبير على مرونة الجزء المطبوع وقوته. بالنسبة للخيوط المرنة، يوصى غالبًا باستخدام كثافة تعبئة أقل ونمط تعبئة بسيط للحفاظ على المرونة مع ضمان السلامة الهيكلية.
تعد الصيانة والمعايرة المنتظمة أمرًا ضروريًا للحفاظ على الأداء الأمثل باستخدام آلة بثق الألومنيوم MK8 المزودة بمحرك مباشر:
- التنظيف المنتظم: قم بتنظيف أي حطام من حول منطقة الفوهة لمنع الانسداد.
- ضبط التوتر: قم بفحص إعدادات الشد وضبطها بشكل دوري بناءً على نوع الفتيل الحالي.
- مراقبة درجة الحرارة: مراقبة إعدادات درجة الحرارة عن كثب أثناء الطباعة؛ اضبطه حسب الضرورة بناءً على المواد المستخدمة.
مع استمرار تطور تكنولوجيا الطباعة ثلاثية الأبعاد، يمكننا أن نتوقع المزيد من التقدم في تصميم الطارد. قد تتضمن هذه التطورات أنظمة أكثر كفاءة لإدارة الحرارة، وآليات محسنة للقبضة الفتيلية، وتعزيز التوافق مع مجموعة واسعة من المواد.
توفر طاردات التروس المزدوجة قبضة فائقة على الفتيل، مما يقلل من مشكلات الانزلاق والطحن، خاصة مع المواد المرنة. يسمح هذا الإعداد بقذف أكثر اتساقًا ويمكنه التعامل مع نطاق أوسع من أنواع الخيوط، بما في ذلك المواد عالية المرونة أو الكاشطة.
بينما تُطبع الخيوط المرنة عادةً بسرعات أبطأ، فإن بعض أجهزة البثق المتقدمة مثل E3D Hemera يمكنها الحفاظ على سرعات عالية دون المساس بجودة الطباعة. يتم تحقيق ذلك عن طريق الحفاظ على الفتيل مقيدًا بإحكام وتقليل مكامن الخلل في مسار الفتيل.
يمكن أن يؤثر ضبط كثافة الحشو والنمط بشكل كبير على مرونة الجزء المطبوع وقوته. بالنسبة للخيوط المرنة، يوصى غالبًا باستخدام كثافة تعبئة أقل ونمط تعبئة بسيط للحفاظ على المرونة مع ضمان السلامة الهيكلية.
يحمل مستقبل آلات بثق الطباعة ثلاثية الأبعاد الكثير من الأمل، مع البحث والتطوير المستمر الذي يهدف إلى تحسين الأداء والكفاءة وتوافق المواد. تعد الترقية إلى جهاز بثق الألومنيوم MK8 المزود بمحرك مباشر خطوة نحو الاستفادة من هذه التطورات والحصول على مطبوعات عالية الجودة باستخدام خيوط مرنة.
يمكن أن يؤدي استخدام فوهة أكبر قليلاً إلى تحسين تدفق الشعيرات المرنة وتقليل خطر الانسداد. يُنصح غالبًا باستخدام الفوهات التي يبلغ قطرها 0.6 مم أو 0.8 مم لطباعة المواد المرنة مثل مادة TPU.
تميل الشعيرات المرنة إلى الالتصاق جيدًا بلوحة التصميم، ولكن ضمان وجود سطح أملس ونظيف أمر بالغ الأهمية. تعمل لوحة التصميم المطلية بـ PEI أو مواد مماثلة بشكل جيد للحفاظ على الالتصاق دون التسبب في تلف الطباعة أثناء الإزالة.
يمكن أن يؤثر ضبط كثافة الحشو والنمط بشكل كبير على مرونة الجزء المطبوع وقوته. بالنسبة للخيوط المرنة، يوصى غالبًا باستخدام كثافة تعبئة أقل ونمط تعبئة بسيط للحفاظ على المرونة مع ضمان السلامة الهيكلية.
تعد تجربة إعدادات الطباعة المختلفة ومعايرة الطابعة بانتظام أمرًا أساسيًا للحصول على مطبوعات عالية الجودة باستخدام خيوط مرنة. يتضمن ذلك ضبط مضاعفات البثق، وإعدادات السحب، وملفات تعريف درجة الحرارة لتتناسب مع المتطلبات المحددة للخيوط المستخدمة.
عند استخدام آلة بثق الألومنيوم MK8، قد تتضمن المشكلات الشائعة التشويش أو البثق غير المتناسق. فيما يلي بعض النصائح حول استكشاف الأخطاء وإصلاحها:
1. تشويش الفتيل: تحقق من وجود عوائق في الفوهة أو آلية التغذية وتأكد من أن مسار الفتيل واضح.
2. البثق غير المتناسق: اضبط إعدادات الشد على ترس القيادة لمنع انزلاق الفتيل أو سحقه.
3. إعدادات درجة الحرارة: تأكد من أن إعدادات درجة الحرارة تتوافق مع نوع الفتيل لمنع الالتصاق الضعيف أو التوتير المفرط.
في الختام، يعتبر جهاز بثق الألمنيوم MK8 المزود بمحرك مباشر مناسبًا تمامًا للتعامل مع الشعيرات المرنة نظرًا لتصميمه القوي وضغط البثق المتسق ومسار الفتيل المقيد بإحكام. على الرغم من أنها قد لا تكون متوافقة عالميًا مع جميع الطابعات ثلاثية الأبعاد، إلا أنها توفر تحسينات كبيرة في جودة الطباعة والمتانة لأولئك الذين يقومون بالترقية.
يمكن لطارد الألومنيوم MK8 التعامل مع مجموعة متنوعة من الخيوط، بما في ذلك PLA وABS وPETG والمواد المرنة مثل TPU.
على الرغم من أنه يوصى بشدة باستخدام جهاز بثق محرك مباشر للخيوط المرنة، إلا أنه ليس ضروريًا تمامًا. يمكن أيضًا أن يعمل إعداد Bowden المُحسّن جيدًا مع أنابيب PTFE عالية الجودة والتحكم الدقيق في درجة الحرارة بفعالية.

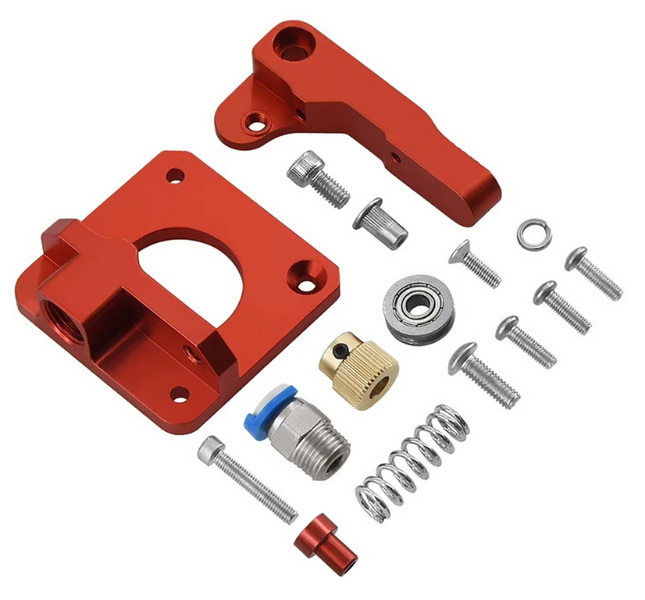

يتضمن التثبيت عادةً إزالة الطارد القديم، وتجميع الطارد الجديد إذا لزم الأمر، وتثبيته على حامل الطابعة. عادةً ما تكون هناك حاجة إلى أدوات مثل مفاتيح ألين ومفكات البراغي.
نعم، يمكنك استخدام جهازي بثق MK8 مختلفين في إعداد البثق المزدوج طالما أنهما متوافقان مع تكوين الطابعة الخاصة بك.
يوصى بالتنظيف المنتظم للفوهة وآلية التغذية، والتحقق من إعدادات الشد، ووضع مادة التشحيم على الأجزاء المتحركة حسب الحاجة للحصول على الأداء الأمثل.
