การอัดขึ้นรูปอลูมิเนียม มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ เนื่องจากคุณสมบัติที่หลากหลายความแข็งแรงและคุณสมบัติที่มีน้ำหนักเบา ไม่ว่าคุณจะออกแบบกรอบโครงสร้างการสร้างชิ้นส่วนที่กำหนดเองหรือประกอบผลิตภัณฑ์การเลือกแบบจำลองการอัดขึ้นรูปอลูมิเนียมที่เหมาะสมนั้นมีความสำคัญอย่างยิ่งต่อการบรรลุประสิทธิภาพและประสิทธิภาพด้านต้นทุนที่ดีที่สุด คู่มือที่ครอบคลุมนี้จะนำคุณผ่านข้อควรพิจารณาที่สำคัญสำหรับการเลือกรูปแบบการอัดขึ้นรูปอลูมิเนียมที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ

การอัดขึ้นรูปอลูมิเนียมคืออะไร?

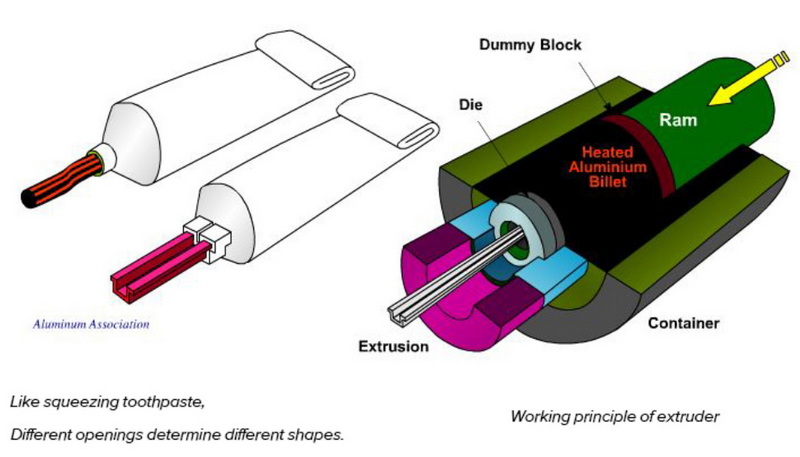

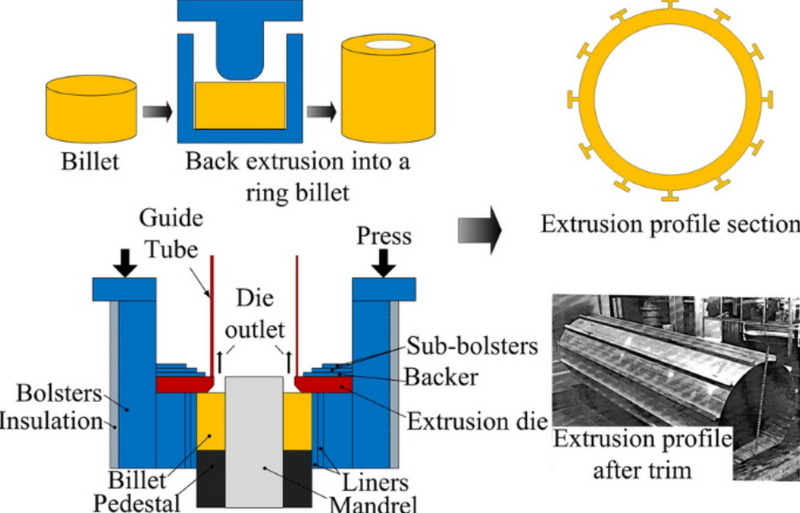

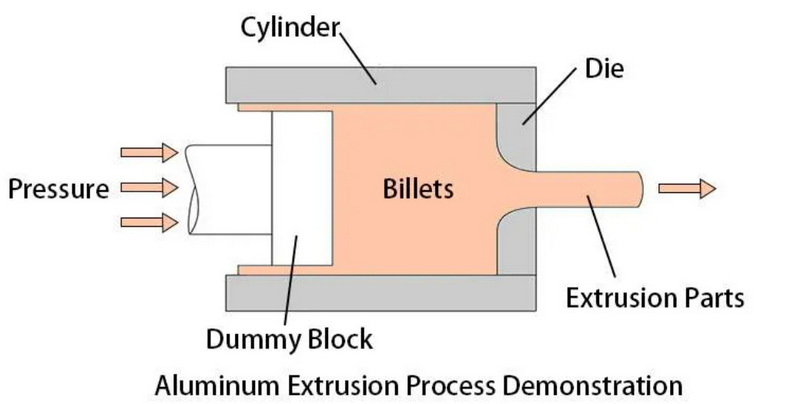

การอัดขึ้นรูปอลูมิเนียมเป็นกระบวนการผลิตที่อัลลอยอลูมิเนียมถูกทำให้ร้อนและถูกบังคับผ่านรูปแบบตายเพื่อสร้างโปรไฟล์ที่มีรูปร่างหน้าตัดที่เฉพาะเจาะจง โปรไฟล์เหล่านี้มีตั้งแต่หลอดและแท่งเรียบง่ายไปจนถึงการออกแบบที่ซับซ้อนซึ่งเหมาะสำหรับการใช้งานที่ไม่ซ้ำกัน กระบวนการให้ประโยชน์มากมายรวมถึง:

- วัสดุที่มีน้ำหนักเบา แต่แข็งแรง

- ความต้านทานการกัดกร่อนที่ยอดเยี่ยม

- การนำความร้อนและไฟฟ้าสูง

- การปรับแต่งสำหรับการออกแบบเฉพาะ

ปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกแบบจำลองการอัดขึ้นรูปอลูมิเนียม

1. ข้อกำหนดของแอปพลิเคชัน

ขั้นตอนแรกในการเลือกรูปแบบการอัดขึ้นรูปอลูมิเนียมคือการทำความเข้าใจกับความต้องการเฉพาะของแอปพลิเคชันของคุณ พิจารณาสิ่งต่อไปนี้:

- ความสามารถในการรับน้ำหนัก: กำหนดน้ำหนักและบังคับให้การอัดรีดต้องรองรับ

- สภาพแวดล้อม: ประเมินการสัมผัสกับองค์ประกอบเช่นความชื้นอุณหภูมิหรือสารเคมี

- ความต้องการด้านสุนทรียภาพ: ตัดสินใจว่าพื้นผิวจะเสร็จสิ้นหรือลักษณะที่ปรากฏเป็นสิ่งสำคัญหรือไม่

ตัวอย่างเช่นการอัดขึ้นรูปอลูมิเนียม T-slot เหมาะสำหรับเฟรมแบบแยกส่วนเนื่องจากความสามารถในการปรับตัวและความแข็งแรงในขณะที่โปรไฟล์การตกแต่งอาจต้องใช้เสร็จสิ้นการขัดเงาหรืออะโนไดซ์

2. คุณสมบัติของวัสดุ

โลหะผสมอลูมิเนียมที่แตกต่างกันมีคุณสมบัติที่แตกต่างกัน โลหะผสมที่ใช้กันทั่วไป ได้แก่ :

- 6061 โลหะผสม: ความแข็งแรงสูงความต้านทานการกัดกร่อนและความสามารถในการกลึงที่ดี - สำหรับการใช้งานโครงสร้าง

- 6063 โลหะผสม: พื้นผิวที่ยอดเยี่ยมและความต้านทานการกัดกร่อน - เหมาะสำหรับการใช้สถาปัตยกรรม

-7075 โลหะผสม: อัตราส่วนความแข็งแรงต่อน้ำหนักที่เหนือกว่า-ใช้ในแอปพลิเคชันการบินและอวกาศ

ประเมินปัจจัยต่าง ๆ เช่นความแข็งแรงความสามารถในการเชื่อมและความต้านทานการกัดกร่อนตามข้อกำหนดของโครงการของคุณ

3. การออกแบบโปรไฟล์

รูปร่างโปรไฟล์ส่งผลกระทบต่อการทำงานและความสามารถในการผลิตอย่างมีนัยสำคัญ ข้อควรพิจารณาที่สำคัญ ได้แก่ :

- ความหนาของผนัง: ความหนาสม่ำเสมอช่วยให้มั่นใจได้ว่าการอัดรีดอย่างมีประสิทธิภาพและลดความเสี่ยงการเสียรูป

- รูปทรงเรขาคณิต: รูปร่างที่เรียบง่ายง่ายกว่าและราคาถูกกว่าในการผลิตที่ซับซ้อน

- อัตราส่วนช่องสัญญาณ: รักษาอัตราส่วน 3: 1 ระหว่างความสูงของช่องและความกว้างสำหรับความสมบูรณ์ของโครงสร้าง

ตัวอย่างเช่นช่องรูปตัวยูมักใช้ในการก่อสร้างในขณะที่โปรไฟล์กลวงลดน้ำหนักโดยไม่ลดทอนความแข็งแรง

4. ตัวเลือกพื้นผิวเสร็จสิ้น

พื้นผิวเสร็จสิ้นช่วยเพิ่มความทนทานและความสวยงาม ตัวเลือกทั่วไปรวมถึง:

- อะโนไดซ์: ปรับปรุงความต้านทานการกัดกร่อนและลักษณะที่ปรากฏ

- การเคลือบผง: เพิ่มสีและการป้องกัน

- Mill Finish: ผิวดิบที่เหมาะสำหรับการใช้งานที่ไม่ได้รับการตกแต่ง

เลือกเสร็จสิ้นที่สอดคล้องกับเป้าหมายการทำงานและการมองเห็นของคุณ

5. ข้อ จำกัด การผลิต

พิจารณาข้อ จำกัด ของกระบวนการผลิต:

- ขนาดสูงสุดของการอัดรีด

- ความหนาของผนังขั้นต่ำทำได้

- ความซับซ้อนของการออกแบบตาย

การทำงานกับผู้ผลิตที่มีประสบการณ์สามารถช่วยนำทางข้อ จำกัด เหล่านี้ได้อย่างมีประสิทธิภาพ

6. ประสิทธิภาพด้านต้นทุน

ค่าใช้จ่ายที่สมดุลกับประสิทธิภาพเป็นสิ่งสำคัญ ปัจจัยที่มีอิทธิพลต่อค่าใช้จ่าย ได้แก่ :

- การเลือกโลหะผสม

- ความซับซ้อนของโปรไฟล์

- ข้อกำหนดการตกแต่งพื้นผิว

- ปริมาณการสั่งซื้อ

การเลือกใช้โปรไฟล์มาตรฐานแทนการออกแบบที่กำหนดเองสามารถลดค่าใช้จ่ายได้อย่างมีนัยสำคัญ

แบบจำลองการอัดขึ้นรูปอลูมิเนียมทั่วไป

นี่คือโมเดลการอัดขึ้นรูปอลูมิเนียมยอดนิยมที่จัดหมวดหมู่โดยแอปพลิเคชันของพวกเขา:

ประเภทรุ่น	แอปพลิเคชัน
โปรไฟล์ T-slot	เฟรมโมดูลาร์เวิร์กสเตชันอุปกรณ์อัตโนมัติ
ท่อกลม/สี่เหลี่ยมจัตุรัส	การสนับสนุนโครงสร้างระบบท่อ
แถบแบน	การก่อสร้างส่วนประกอบเครื่องจักร
U-channels	กรอบสถาปัตยกรรม, สิ่งกีดขวาง
Z-Profiles	การเสริมกำลังในการก่อสร้าง

คู่มือทีละขั้นตอนในการเลือกโมเดลที่เหมาะสม

1. กำหนดข้อกำหนดของแอปพลิเคชันของคุณ (โหลดสภาพแวดล้อมความสวยงาม)

2. เลือกโลหะผสมอลูมิเนียมที่เหมาะสมตามคุณสมบัติของวัสดุ

3. เลือกการออกแบบโปรไฟล์ที่ตรงกับความต้องการการใช้งานในขณะที่ลดความซับซ้อนให้น้อยที่สุด

4. ตัดสินใจเลือกตัวเลือกการตกแต่งพื้นผิวตามความทนทานและการดึงดูดสายตา

5. ปรึกษากับผู้ผลิตเพื่อให้แน่ใจว่ามีความเป็นไปได้และประสิทธิภาพด้านต้นทุน

ตัวอย่างภาพของการอัดขึ้นรูปอลูมิเนียม

ด้านล่างนี้เป็นตัวอย่างของการอัดขึ้นรูปอลูมิเนียมในรูปแบบต่าง ๆ :

การอัดรีดอลูมิเนียม T-slot

*โปรไฟล์ T-slot ที่ใช้ในเฟรมแบบแยกส่วน*

ท่อกลม

*ใช้ท่อกลมในระบบท่อ*

เสร็จสิ้นอะโนไดซ์

*การอัดขึ้นรูปอลูมิเนียมแบบอะโนไดซ์พร้อมความทนทานที่เพิ่มขึ้น*

บทสรุป

การเลือกรูปแบบการอัดขึ้นรูปอลูมิเนียมที่เหมาะสมนั้นเกี่ยวข้องกับการพิจารณาข้อกำหนดของแอปพลิเคชันอย่างรอบคอบคุณสมบัติของวัสดุการออกแบบโปรไฟล์ตัวเลือกการตกแต่งพื้นผิวข้อ จำกัด การผลิตและประสิทธิภาพด้านต้นทุน ด้วยการทำความเข้าใจกับปัจจัยเหล่านี้และให้คำปรึกษากับผู้ผลิตที่มีประสบการณ์คุณสามารถมั่นใจได้ว่ารูปแบบที่คุณเลือกตรงตามความต้องการด้านการใช้งานและงบประมาณ

คำถามที่พบบ่อย

1. อัลลอยอลูมิเนียมที่พบมากที่สุดที่ใช้ในการอัดขึ้นรูปคืออะไร?

โลหะผสม 6061 และ 6063 เป็นที่พบมากที่สุดเนื่องจากอัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยมความต้านทานการกัดกร่อนและความสามารถในการกลึง

2. ฉันจะกำหนดความสามารถในการโหลดของการอัดขึ้นรูปได้อย่างไร?

คุณสามารถคำนวณความสามารถในการโหลดโดยใช้การคำนวณแบบคงที่เช่นการวิเคราะห์ความเครียดดัดตามช่วงเวลาของความเฉื่อยในพื้นที่ของโปรไฟล์

3. การอัดขึ้นรูปอลูมิเนียม T-slot คืออะไร?

T-Slot Extrusions เป็นส่วนประกอบที่หลากหลายที่ใช้ในโครงสร้างแบบแยกส่วนเช่นเวิร์กสเตชันเฟรมเครื่องและระบบอัตโนมัติ

4. ฉันสามารถปรับแต่งโปรไฟล์การอัดขึ้นรูปอลูมิเนียมได้หรือไม่?

ใช่ผู้ผลิตมักจะเสนอการออกแบบที่กำหนดเองที่เหมาะกับแอปพลิเคชันเฉพาะ อย่างไรก็ตามสิ่งนี้อาจเพิ่มต้นทุนเมื่อเทียบกับโปรไฟล์มาตรฐาน

5. พื้นผิวมีการตกแต่งแบบใดสำหรับการอัดขึ้นรูปอลูมิเนียม?

การเสร็จสิ้นทั่วไป ได้แก่ anodizing (สำหรับความต้านทานการกัดกร่อน) การเคลือบผง (สำหรับสุนทรียศาสตร์) และการตกแต่งโรงสี (สำหรับการใช้งานที่ไม่ได้รับการตกแต่ง)
