La machine automatique d'extrusion de plastique est un équipement sophistiqué utilisé dans l'industrie manufacturière pour produire une large gamme de produits en plastique, tels que des tuyaux, des tubes, des films et des feuilles. Cette machine fonctionne selon un principe qui consiste à faire fondre des granulés de plastique et à les façonner en profils continus. Dans cet article, nous approfondirons le principe de fonctionnement d'un machine d'extrusion de plastique automatique , ses composants, ses applications et les problèmes courants pouvant survenir pendant le fonctionnement.
Introduction aux machines automatiques d'extrusion de plastique
L'extrusion de plastique est un processus de fabrication à grand volume qui transforme le plastique brut en un profilé continu. La machine automatique d'extrusion de plastique est conçue pour automatiser ce processus, garantissant ainsi l'efficacité et la cohérence de la production. Il se compose de plusieurs composants clés, chacun jouant un rôle crucial dans le processus d'extrusion.

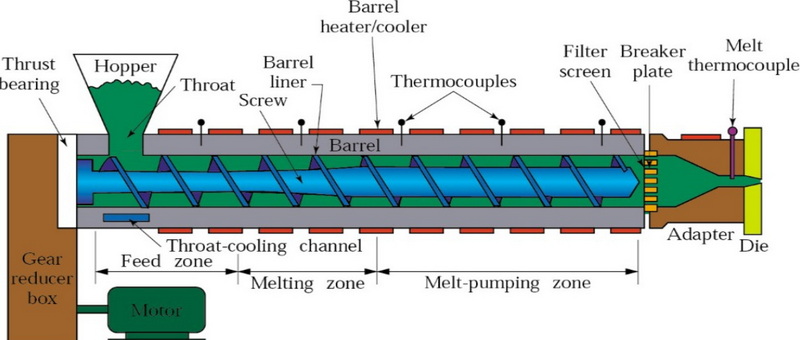

Composants d'une machine d'extrusion automatique de plastique
1. Trémie : C'est là que la matière plastique brute, généralement sous forme de granulés, est chargée. La trémie alimente le matériau dans le corps de l'extrudeuse.
2. Baril : Le baril abrite la vis de l’extrudeuse et est équipé de radiateurs pour faire fondre le plastique. Il est conçu pour résister à des pressions et des températures élevées.
3. Vis d'extrudeuse : Cette vis rotative transporte les granulés de plastique de la trémie à l'autre extrémité du baril. Sa rotation génère de la chaleur par friction, faisant fondre le plastique.
4. Éléments chauffants : situés le long du canon, ils aident la vis à faire fondre le plastique et à maintenir la température nécessaire à l'extrusion.
5. Matrice : La matrice donne forme au plastique fondu. Il s’agit d’une partie personnalisée de la machine, spécifiquement conçue en fonction du profil du produit à fabriquer.
6. Système de refroidissement : Après avoir été façonné par la matrice, le plastique doit être refroidi et solidifié. Ce système peut inclure des ventilateurs, des bains-marie ou des rouleaux de refroidissement.
7. Cutter : Ce composant coupe le plastique nouvellement formé aux longueurs requises. Selon le produit, le bord peut être une simple guillotine ou un coupeur rotatif plus complexe.

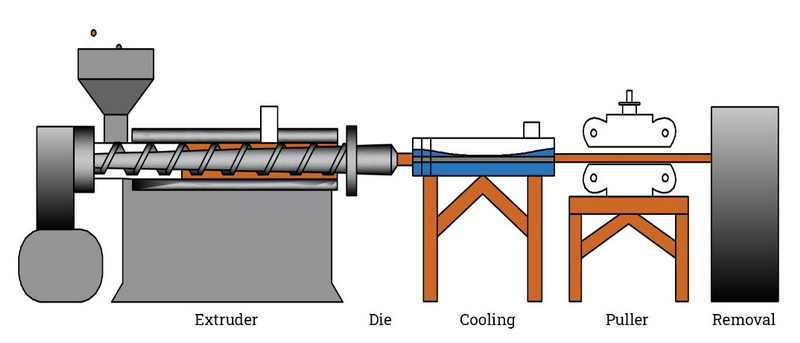

Principe de fonctionnement d'une machine d'extrusion automatique de plastique
Le processus commence par l’introduction de matière plastique brute dans la trémie. Le matériau est ensuite transporté dans le fût par la vis de l'extrudeuse, où il fond grâce à la chaleur générée par le frottement de la rotation de la vis et les radiateurs externes. Le plastique fondu est ensuite forcé à travers une matrice qui lui donne le profil souhaité. Après sa sortie de la filière, le plastique est refroidi et solidifié par le système de refroidissement. Enfin, il est coupé aux longueurs requises par le cutter.
Applications des machines automatiques d’extrusion de plastique
Ces machines sont largement utilisées dans diverses industries pour produire différents types de produits en plastique :
- Tuyaux et tubes : utilisés dans les systèmes de plomberie, de drainage et d'irrigation.
- Isolation : Utilisé pour les câbles et fils électriques.
- Cadres de fenêtres et de portes : En raison de leur durabilité et de leur résistance aux intempéries.
- Pièces automobiles : composants tels que les garnitures intérieures, les joints de porte et les coupe-froid.
- Matériaux de construction : Revêtement de vinyle, bois de plastique et panneaux de clôture.
- Conditionnement : Film rétractable et emballage à clapet.
- Dispositifs médicaux : Composants de précision tels que cathéters et seringues.
Chaque application tire parti de la capacité du processus à transformer le plastique en formes complexes et en longueurs longues et continues. Les diverses capacités de l’extrusion du plastique en ont fait un élément indispensable de la fabrication moderne[1][2].
Problèmes courants avec les machines automatiques d’extrusion de plastique
Malgré leur efficacité, les machines automatiques d’extrusion de plastique peuvent rencontrer plusieurs problèmes lors de leur fonctionnement :
1. Courant instable : causé par une alimentation inégale, des roulements de moteur endommagés ou des radiateurs défectueux.
2. Défaillance du démarrage du moteur : souvent due à des procédures de conduite incorrectes ou à des problèmes électriques.
3. Tête de machine bloquée : résultant d'une mauvaise plastification du matériau ou de corps étrangers dans le système.
4. Courant de démarrage élevé : causé par un temps de chauffage insuffisant ou un couple élevé.
5. Bruits anormaux du moteur : Indicateurs de dommages aux roulements ou de panne de composants électriques.
Pour plus de détails sur la résolution de ces problèmes, reportez-vous à[4][7].
Avancées dans la technologie d’extrusion de plastique
Ces dernières années ont vu des progrès significatifs dans la technologie d’extrusion du plastique, améliorant à la fois l’efficacité et la qualité :
1. Extrudeuses à double vis : elles offrent des capacités de mélange supérieures, élargissant la gamme de matériaux pouvant être extrudés et améliorant l'uniformité du résultat[1].
2. Systèmes de contrôle intelligents : permettent une régulation précise des paramètres de processus tels que la température et la pression, améliorant ainsi la cohérence de la qualité et réduisant les défauts[1].
3. Conception de matrice avancée : permet une extrusion multicouche, améliorant la fonctionnalité du produit en combinant différentes caractéristiques plastiques en un seul passage[1].
4. Matériaux haute performance : L'utilisation d'extrudeuses de plastique haute performance élargit les applications dans les secteurs de l'automobile, de l'aérospatiale et de la médecine, permettant la création de pièces complexes et de matériaux légers[2].
Entretien et dépannage
Un entretien régulier est crucial pour prolonger la durée de vie des machines automatiques d’extrusion de plastique :
1. Nettoyage et lubrification : le nettoyage régulier des composants tels que la trémie, le baril et la vis, ainsi que la lubrification des pièces mobiles, contribuent à réduire l'usure[6][8].
2. Contrôle de la température : assurer un contrôle précis de la température est essentiel pour maintenir la qualité du produit et prévenir des problèmes tels que les variations de température[11].
3. Maintenance préventive : la planification d'inspections régulières et le remplacement des pièces usées peuvent éviter des pannes majeures et maintenir l'efficacité opérationnelle[6][8].
Stratégies de dépannage
- Ampérage du moteur élevé : vérifiez les basses températures de fusion, la sélection inappropriée de la résine ou la contamination du système[5].
- Sortie de matériaux discontinus : résolvez les obstructions de la trémie, les pontages ou les dysfonctionnements de l'enveloppe de refroidissement[5].
- Débit irrégulier (augmentation) : ajustez les températures de la zone de chauffage et inspectez la contamination[5].
- Aucune sortie de matériau : vérifiez que la trémie, la vis, le tamis et la filière d'extrusion ne sont pas bloqués[5].
Conclusion
La machine automatique d'extrusion de plastique est un outil essentiel dans la fabrication moderne, offrant une méthode polyvalente et efficace pour produire une large gamme de produits en plastique. Comprendre son principe de fonctionnement et ses composants est essentiel pour optimiser les processus de production et résoudre les défauts courants. À mesure que la technologie continue d’évoluer, ces machines joueront un rôle de plus en plus important pour répondre aux demandes de diverses industries.
FAQ
1. Quels sont les principaux composants d’une machine automatique d’extrusion de plastique ?
Les composants principaux comprennent la trémie, le baril, la vis de l'extrudeuse, les éléments chauffants, la filière, le système de refroidissement et le couteau. Chaque composant joue un rôle crucial dans le processus d'extrusion.
2. Comment la vis de l'extrudeuse contribue-t-elle à la fonte du plastique ?
La vis de l'extrudeuse contribue à la fonte du plastique en générant de la chaleur par friction lors de sa rotation. Cette chaleur, combinée au chauffage externe du fût, fait fondre les granulés de plastique.
3. Quels types de produits peuvent être fabriqués à l’aide d’une machine d’extrusion automatique de plastique ?
Les produits comprennent des tuyaux, des tubes, des films, des feuilles, des coupe-froid, des clôtures, des garde-corps de terrasse, des cadres de fenêtres, des revêtements thermoplastiques et des isolants métalliques.
4. Quels sont les problèmes courants rencontrés avec les machines automatiques d’extrusion de plastique ?
Les problèmes courants incluent un courant instable, un échec de démarrage du moteur, des têtes de machine bloquées, des courants de démarrage élevés et des bruits de moteur anormaux.
5. Comment le plastique fondu est-il refroidi et solidifié après sa sortie de la filière ?
Le plastique fondu est refroidi et solidifié à l'aide d'un système de refroidissement pouvant comprendre des ventilateurs, des bains-marie ou des rouleaux de refroidissement.
